主要特点
- 最大 6 GHz 带宽
- 每秒一百万波形
- 9.4 ENOB,确保非凡的信号完整性
- 最大 2 Gpoints 存储深度
- 独树一帜的频率区域触发
R&S®RTO6 示波器值得信赖。这款高级实验室设备专用于提供可靠结果,能够快速解决测量问题,帮助您按时完成任务。R&S®RTO6 示波器系列利用工程师的专业技能,能够随时根据需要为您提供深度见解,让您的测量值得信赖。
R&S®RTO6 示波器系列提供出色信号,助您了解应用情况。这款全集成式测试解决方案兼具 15.6" 大触摸屏、全新图形用户界面、一流的波形捕获率、卓越的信号保真度、数字触发和快速响应的深存储,可用于频率、协议和逻辑分析。R&S®RTO6 示波器系列具有丰富的测量工具和新型用户界面,能够快速解决各种简单或复杂的电路问题。
... 非凡的波形捕获率

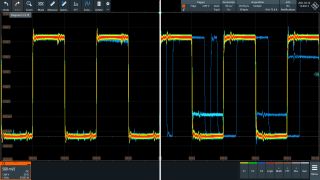

一般波形捕获率(左)与一百万波形/秒(右)
... 出色的信号完整性
R&S®RTO6 测得的频率响应
... 最高 16 位分辨率

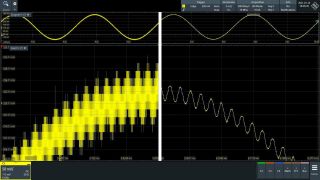

一般垂直分辨率(左)与 16 位分辨率 HD 模式(右)
... 高级触发功能
不支持触发(左)与数字触发和 HD 模式下的简单触发(右)
... 快速响应的深存储
单次采集与分段采集比较
垂直系统 | ||
模拟通道 | 4 | |
带宽 (-3 dB) | R&S®RTO64,带 R&S®RTO6-B90 选件 | 600 MHz |
(必备一个带宽选件) | R&S®RTO64,带 R&S®RTO6-B91 选件 | 1 GHz |
R&S®RTO64,带 R&S®RTO6-B92 选件 | 2 GHz | |
R&S®RTO64,带 R&S®RTO6-B93 选件 | 3 GHz | |
R&S®RTO64,带 R&S®RTO6-B94 选件 | 4 GHz | |
R&S®RTO64,带 R&S®RTO6-B96 选件 | 双通道:6 GHz 四通道:4 GHz |
|
上升时间 | R&S®RTO64,带 R&S®RTO6-B90 选件 | 635 ps |
R&S®RTO64,带 R&S®RTO6-B91 选件 | 375 ps | |
R&S®RTO64,带 R&S®RTO6-B92 选件 | 210 ps | |
R&S®RTO64,带 R&S®RTO6-B93 选件 | 145 ps | |
R&S®RTO64,带 R&S®RTO6-B94 选件 | 110 ps | |
R&S®RTO64,带 R&S®RTO6-B96 选件 | 77 ps | |
垂直分辨率 | 16 位系统架构 | |
有效位数/ENOB(测量值) | 50 Ω,50 mV/div,10 MHz 输入信号,全量程的 90% 50 MHz 100 MHz 200 MHz 300 MHz 500 MHz 1 GHz 2 GHz 4 GHz 6 GHz |
9.4 9.0 8.6 8.2 8.1 7.7 7.1 6 6 |
RMS 噪声基底 | 50 Ω,1 mV/div,10 MHz 带宽滤波器 | 10 µV(测量值) |
输入阻抗 | 50 Ω ± 1.5% 1 MΩ ± 1%(15 pF 时)(测量值) |
|
输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω:1 mV/div 至 1 V/div 1 MΩ:1 mV/div 至 10 V/div |
采集系统 | ||
实时采样率 | R&S®RTO6-B90、R&S®RTO6-B91、R&S®RTO6-B92、R&S®RTO6-B93 选件 | 每通道最大 10 Gsample/s |
R&S®RTO6-B94、R&S®RTO6-B96 选件 | 四通道时最大 10 Gsample/s 双通道时最大 20 Gsample/s |
|
采集存储 | 标配 | 200 Mpoints(四通道) 400 Mpoints(双通道) 800 Mpoints(单通道) |
R&S®RTO6-B104 选件 | 400 Mpoints(四通道) 800 Mpoints(双通道) 800 Mpoints(单通道) |
|
R&S®RTO6-B110 选件 | 1 Gpoints(四通道) 2 Gpoints(双通道);限制:通道 1 和 2 或通道 3 和 4 开启时为 1 Gpoints(双通道) 2 Gpoints(单通道) |
|
最大波形捕获率 | 1 000 000 波形/秒 | |
抽取模式 | 任意抽取模式和波形算法组合,每通道最多支持 3 种波形显示 | 采样,峰值检测,高分辨率,均方根 |
波形算法 | 关闭,包络,平均 | |
插值模式 | 线性,sin(x)/x,采样和保持 | |
去嵌(选件) | 是 | |
水平系统 | ||
时基范围 | 25 ps/div 至 10000 s/div | |
时基精度 | 交付/校准后 | ±10 ppb |
触发系统 | ||
标配触发类型 | 边沿,毛刺,宽度,欠幅,窗口,超时,间隔,斜率,data2clock,码型,状态,串行码型,TV/视频,区域触发 | |
可选触发类型 | 串行总线触发 | |
触发灵敏度 | 触发迟滞定义 | 可自动或手动调整 (0 div 至 5 div) |
分析和测量 | ||
自动测量 | 47 | |
光标测量 | 4 | |
波形数学运算 | 高级(公式编辑器) | |
模板测试 | ||
模板生成 | 高级(用户可配置,基于硬件) | |
逻辑分析仪 (MSO) 功能 | ||
数字输入通道 | 16 | |
MSO 存储深度 | 每通道的存储深度为 200 Mpts | |
MSO 带宽 | 400 MHz | |
MSO 采样率 | 每通道的采样率为 5 Gsample/s | |
通用数据 | ||
尺寸 | 宽 x 高 x 深 | 450 mm × 315 mm × 204 mm (17.72 in × 12.40 in × 8.03 in) |
重量 | 10.7 kg (23.59 lb) | |
接口 | 1 Gbps LAN,A 型:2 x USB 3.1,2 x USB 2.0;B 型:1 x USB 3.1,GPIB(选件),HDMI 和 Display Port(用于外部监视器),外部触发,触发输出 | |
显示屏 | 15.6" 电容式触摸屏,分辨率:1920 像素 x 1080 像素(全高清) | |
操作系统 | Windows |
订单号码 1801.6741.02
混合信号选件:16 个数字通道,5 GSa/s,400 MHz 带宽
订单号码 1801.6735.02
适用于 R&S®RTO6 的数字扩展端口。用于 R&S®RT-ZVC02 和 R&S®RT-ZVC04 硬件。包含在 R&S®RTO-B1 中。
订单号码 1801.6758.02
任意波形发生器:双通道 500 MSample/s 波形发生器和 8 通道码型发生器
订单号码 1801.6764.02
适用于 R&S®RTO6 示波器的 16 GHz 差分脉冲源
订单号码 1801.6770.02
GPIB 接口
订单号码 1801.6787.02
附加固态硬盘,预装操作系统和示波器应用
订单号码 1801.6793.02
内存升级至 400 Mpoints(四通道)、800 Mpoints(双通道)
订单号码 1801.6806.04
内存升级至 1 Gpoints(四通道)、2 Gpoints(双通道)
订单号码 1801.7277.02
R&S®RTO6-B90 选件升级至 1 GHz 带宽
订单号码 1801.7283.02
R&S®RTO6-B90 选件升级至 2 GHz 带宽
订单号码 1801.7290.02
R&S®RTO6-B90 选件升级至 3 GHz 带宽
订单号码 1801.7302.02
R&S®RTO6-B90 选件升级至 4 GHz 带宽
订单号码 1801.7319.02
R&S®RTO6-B90 选件升级至 6 GHz 带宽
订单号码 1801.7325.02
R&S®RTO6-B91 选件升级至 2 GHz 带宽
订单号码 1801.7331.02
R&S®RTO6-B91 选件升级至 3 GHz 带宽
订单号码 1801.7348.02
R&S®RTO6-B91 选件升级至 4 GHz 带宽
订单号码 1801.7354.02
R&S®RTO6-B91 选件升级至 6 GHz 带宽
订单号码 1801.7360.02
R&S®RTO6-B92 选件升级至 3 GHz 带宽
订单号码 1801.7377.02
R&S®RTO6-B92 选件升级至 4 GHz 带宽
订单号码 1801.7383.02
R&S®RTO6-B92 选件升级至 6 GHz 带宽
订单号码 1801.7390.02
R&S®RTO6-B93 选件升级至 4 GHz 带宽
订单号码 1801.7402.02
R&S®RTO6-B93 选件升级至 6 GHz 带宽
订单号码 1801.7419.02
R&S®RTO6-B94 选件升级至 6 GHz 带宽
订单号码 1801.6829.02
抖动分析
订单号码 1801.6835.02
时钟数据恢复
订单号码 1801.6858.02
电源分析
订单号码 1801.6870.02
频谱分析
订单号码 1803.6778.02
Python 接口用于用户自定义数学运算
订单号码 1801.6887.02
用于补偿通道效应的去嵌
订单号码 1801.8109.02
Embedding & Equalization
Embedding user-configurable components, predistortion at TX and equalization at RX via CTLE, FFE or DFE
订单号码 1801.6893.02
TDR/TDT 分析
订单号码 1801.6906.02
抖动分解:分解抖动成分,显示阶跃响应、直方图、综合眼图、频谱和误码率浴盆曲线
订单号码 1801.7677.02
抖动和噪声分解
订单号码 1801.8050.02
PAM-N Analysis
Enabled for advanced jitter & noise, advanced eye and selected automated time/amplitude and eye measurements.
订单号码 1801.8080.02
Advanced Eye Analysis
Including SW-CDR and comprehensive Mask test library.
订单号码 1801.6864.02
总线分析:总线测量和分析功能
订单号码 1801.7019.02
“低速串行总线”触发和解码包:I2C、SPI、RS-232、UART、I2S、LJ、RJ、TDM、Manchester、NRZ
订单号码 1801.7025.02
“汽车电子协议”触发和解码包:CAN(包括 CAN-dbc 文件导入)、CAN-FD、LIN、FlexRay™(包括
FIBEX 文件导入)、SENT、CXPI
订单号码 1801.7031.02
“航空航天协议”触发和解码包:MIL-STD-1553、ARINC 429、SpaceWire
订单号码 1801.7048.02
以太网协议触发和解码包:10BASE-T、100BASE-TX、MDIO
订单号码 1801.7054.02
触发和解码 MIPI RFFE
订单号码 1801.7060.02
“车载以太网”触发和解码包:IEEE 100BASE-T1、IEEE 1000BASE-T1
订单号码 1801.7077.02
“USB 协议”触发和解码包:USB 1.0/1.1、USB 2.0/HSIC、USB 3.1 Gen 1、USB Power Delivery (USB-PD)、USB SSIC
订单号码 1801.7083.02
“MIPI M-PHY、D-PHY”触发和解码包:MIPI D-PHY、MIPI M-PHY、UniPro、DSI 和 CSI-2 解码
订单号码 1801.7090.02
“PCI Express”触发和解码包:8b10b(最高 6.25 Gbit/s)、PCI Express 1.x/2.x
订单号码 1801.7725.02
触发和解码包:为 R&S®RTO6-K500/-K510/-K520/-K530/-K540/-K550/-K560/-K570/-K580/-K590 中包含的所有协议开启触发和解码功能
订单号码 1801.6912.02
USB 2.0 一致性测试
订单号码 1801.6929.02
10M/100M/1G-BASE-T/节能以太网一致性测试
订单号码 1801.6935.02
以太网一致性测试 (2.5/5/10GBASE-T)
订单号码 1801.6941.02
IEEE 100BASE-T1 一致性测试
订单号码 1801.6958.02
MIPI-D-PHY 一致性测试
订单号码 1803.6578.02
R&S®MIPI D-PHY 一致性测试软件,V2.5
订单号码 1801.6964.02
PCI Express 1.1/2.0 一致性测试
订单号码 1801.6970.02
IEEE 1000BASE-T1 一致性测试
订单号码 1801.6987.02
IEEE 10BASE-T1 一致性测试
订单号码 1801.7890.02
MGBASE-T1 一致性测试
订单号码 1801.6993.02
DDR3/DDR3L/LPDDR3 信号完整性调试和一致性测试
订单号码 1801.7160.02
eMMC 一致性测试
订单号码 1801.7690.02
R&S®ScopeSuite 自动化
订单号码 1801.6812.02
I/Q 软件接口:将调制信号转换为 I/Q 数据以供进一步处理
订单号码 1345.1011.06
软件
将罗德与施瓦茨强大的信号分析体验和功能应用于电脑和云端
订单号码 1310.0002K02
许可加密狗
订单号码 1320.7516.06
脉冲测量应用
订单号码 1345.1286.06
多通道脉冲测量
订单号码 1320.7539.06
模拟调制分析(调幅/调频/调相)
针对单载波的调幅/调频/调相分析
订单号码 1345.1970.06
Bluetooth® BR/EDR/LE measurements
订单号码 1320.7574.06
GSM 测量
GSM/EDGE/EDGE Evolution
订单号码 1320.7868.06
瞬态测量
瞬态分析
订单号码 1320.7880.06
瞬态跳频测量
瞬态分析,需要 R&S®VSE-K60
订单号码 1320.7874.06
瞬态线性调频测量
瞬态分析,需要 R&S®VSE-K60
订单号码 1345.2230.06
Transient phase noise measurements
订单号码 1320.7522.06
矢量信号分析
订单号码 1345.1211.06
多调制分析
需要 R&S®VSE-K70 选件
订单号码 1345.1228.06
PRBS 误码率测量
需要 R&S®VSE-K70 选件
订单号码 1320.7580.06
3GPP FDD 测量
WCDMA 信号分析
订单号码 1320.7597.06
IEEE 802.11a/b/g 测量
WLAN 信号分析
订单号码 1320.7680.02
IEEE 802.11p 测量
WLAN 信号分析
订单号码 1320.7600.06
IEEE 802.11n 测量
WLAN 信号分析
订单号码 1320.7616.06
IEEE 802.11ac 测量
WLAN 信号分析
订单号码 1345.1411.06
IEEE 802.11ax 测量
WLAN 信号分析
订单号码 1320.7922.06
OFDM 信号分析
订单号码 1320.7545.06
EUTRA/LTE FDD 上行链路和下行链路测量应用
LTE 信号分析
订单号码 1320.7551.06
EUTRA/LTE advanced 和 MIMO(下行链路)
LTE 信号分析
订单号码 1320.7568.06
EUTRA/LTE TDD 上行链路和下行链路测量应用
LTE 信号分析
订单号码 1320.7900.06
EUTRA/LTE
窄带 IoT 分析
订单号码 1309.9574.06
5G NR 上行链路和下行链路测量应用
订单号码 1345.1305.06
5G MIMO 测量
订单号码 1345.1392.06
5G NR 第 16 版测量
订单号码 1345.1463.06
HRP UWB 测量
订单号码 1345.1663.02
5G NR R17 measurements
订单号码 1350.7020.06
O-RAN 测量
订单号码 1345.2001.06
R&S®VSE 软件的 OneWeb 反向链路测量应用。此应用可用于分析 OneWeb SC-FDMA 信号。
订单号码 1309.9580.06
使用 SnP 文件的用户自定义频率校正
订单号码 1320.7622.81
软件维护
订单号码 1801.6641.02
前盖板:保护 R&S®RTO6 示波器前端
订单号码 1801.6658.02
软包:存放 R&S®RTO6 示波器和附件
订单号码 1801.6712.02
运输箱:保护 R&S®RTO6 示波器和附件在运输过程中不受损坏
订单号码 1801.6729.02
19" 机架安装套件
订单号码 1317.3420.02
用于 USB 2.0 一致性测试的测试夹具套件
用于 USB 1.0/1.1/2.0 一致性测试的测试夹具。R&S®RTO-K21 USB 一致性测试选件支持。
订单号码 1317.5522.02
适用于 10/100/1000BASE-T、10G-BaseT 和 BroadR-Reach 以太网的测试夹具
R&S®RTO-K22、R&S®RTO-K23 和 R&S®RTO-K24 以太网一致性测试选件支持。
订单号码 5025.0670.02
变频器
用于 100BASE-T1/BroadR-Reach 一致性测试
订单号码 1333.0880.02
10BASE-TE 节能以太网测试夹具
订单号码 1333.0896.02
以太网探测夹具
(定向、链路伙伴、负载)
订单号码 1337.8579.02
变频板
用于 1000BASE-T1 一致性测试
订单号码 1801.3688.02
汽车电子触发和解码夹具
包含 2 个 SMA 适配器 RT-ZF7A 的车载以太网探测夹具
订单号码 1801.4126.02
SMA 适配器
用于将汽车电子连接器转为 SMA 连接器的高精度适配板
订单号码 1802.9680.02
SMA adapter for PoDL
High precision adapter board from Industrial Ethernet connectors to SMA
订单号码 1801.3694.02
车载以太网一致性测试夹具
适用于符合 IEEE 和 OPEN TC8 规范的 100BASE-T1 和 1000BASE-T1 一致性测试的测试夹具
订单号码 1317.5639.02
1000BASE-T 抖动测试电缆
1000Base-T 抖动测试电缆,适用于 R&S®RTO-K22 以太网一致性测试解决方案。
订单号码 1800.0004.02
电源去偏移夹具
适用于电源测量中电压和电流探头的去偏移夹具;包括 USB 2.0 电源电缆
订单号码 1409.7550.00
无源探头,500 MHz,10:1
订单号码 1409.7608.02
传输线探头,8 GHz,无源
订单号码 1418.7007.02
有源单端探头,1 GHz,罗德与施瓦茨探头接口
订单号码 1410.4080.02
有源单端探头,1 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.3502.02
有源单端探头,1.5 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.4309.02
有源单端探头,3 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1418.7307.02
有源单端探头,6 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.4715.02
有源差分探头,1 GHz,罗德与施瓦茨探头接口
订单号码 1410.4409.02
有源差分探头,1.5 GHz,罗德与施瓦茨探头接口
订单号码 1410.4609.02
有源差分探头,3.0 GHz,罗德与施瓦茨探头接口
订单号码 1410.5205.02
有源差分探头,4.5 GHz,罗德与施瓦茨探头接口
订单号码 1800.4700.02
模块化探头放大器模块,1.5 GHz
订单号码 1419.3005.02
模块化探头放大器模块,3 GHz
订单号码 1419.3105.02
模块化探头放大器模块,6 GHz
订单号码 1419.3205.02
模块化探头放大器模块,9 GHz
订单号码 1800.5006.02
电源完整性探头,2 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
2.0 GHz,1:1,50 kΩ,罗德与施瓦茨探头接口
订单号码 1800.5406.02
电源完整性探头,4 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1326.0259.02
多通道功率探头
1 MHz,5 MSa/s,18 位,2 个电流输入通道,2 个电压输入通道
订单号码 1326.0259.04
多通道功率探头
1 MHz,5 MSa/s,18 位,4 个电流输入通道,4 个电压输入通道
订单号码 1333.0873.02
250 MHz 无源高压探头
订单号码 1409.7720.02
400 MHz 无源高压探头
订单号码 1409.7737.02
400 MHz 无源高压探头
订单号码 1800.2107.02
100 MHz 高压差分探头
订单号码 1800.2207.02
200 MHz 高压差分探头
订单号码 1800.2007.02
100 MHz 高压差分探头
订单号码 1333.0850.02
AC/DC 20 kHz 电流探头
订单号码 1333.0844.02
100 kHz 电流探头
订单号码 1409.8204.02
2 MHZ 电流探头
订单号码 1409.7750K02
10 MHZ 电流探头
订单号码 1409.8210.02
10 MHz 电流探头
订单号码 1409.7766K02
100 MHZ 电流探头
订单号码 1409.8233.02
100 MHZ 电流探头
订单号码 1409.7772K02
120 MHz 电流探头
订单号码 1801.4932.02
120 MHz 电流探头
订单号码 1147.2736.02
电场和磁场近场探头组
Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.
You may use the electronic signature via DocuSign to submit your information to enroll with the Rohde & Schwarz Customer Delegated Administration program. DocuSign processes the information provided according to their . The minimum system requirements for using the DocuSign system may change over time. The current system requirements are found
Terms & Conditions of the Prize Draw 10 years Rohde & Schwarz oscilloscopes
1. The prize draw “10 years Rohde & Schwarz oscilloscopes” (herein referred to as “Draw”) is organized by Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0 (herein referred to as “R&S).
2. All participators can register to the draw during January 01, 2020 to December 31, 2020 with their name, company name and business e-mail.
3. Participation is free of charge and not dependent on the purchase of goods or services.
4. The draw is only open to legal entities and only the legal entities are able to win the prizes. An individual person is not allowed to participate on its own name and its own account but as a representative of a legal entity filing the participation form in the name of and on behalf of the legal entity.
5. The prizes to win are 1 of 10 R&S®RTB2000 within the time frame January 1, 2020 to December 31, 2020:
Prize: 1x R&S®RTB2000 Digital Oscilloscope
6. The draw takes place at Rohde & Schwarz headquarters, Muehldorstrasse 15, 81671 Munich. The winner of the prizes will be informed by e-mail within 5 (5) working days.
7. The authorized representative of the legal entity shall inform Rohde & Schwarz about the acceptance of the price. In case of the denial of the acceptance, or no answer within two (2) weeks, a new winner will be drawn. If no winner can be determined within four (4) weeks, the draw ends and the prize forfeit.
8. R&S’ employees and members of their families and also person being familiar with the process of the draw and members of their families are excluded from filling the participation form.
9. No cash equivalent or exchange of prizes is allowed. Prizes are non-transferable. All taxes, levies, duties, fees and other charges levied in the participant´s country shall be borne by the participant.
10. Personal data will be processed only for the purpose of this prize draw and deleted four (4) weeks after the draw, if not agreed otherwise.
11. Any Participant who does not comply with these Terms & Conditions may be disqualified by R&S from this Competition. In such cases, prizes can also be withdrawn retrospectively. In case a prize is withdrawn retrospectively due to the non-compliance with these Terms & Conditions, it shall be returned by the respective participant at his cost to R&S’ address mentioned under Nr.1 and a new winner will be drawn.
12. The participants cannot claim the prizes of this draw and no legal recourse is permitted in this respect.
13. The draw and any contractual relationship arising therefrom between R&S and the respective participant shall be governed by and construed in accordance with the laws of Germany, without any recourse to the conflict of laws. The courts of Munich, Germany, shall have exclusive jurisdiction in case of any disputes arising directly or indirectly from the participation in this Competition.
* “fast delivery” inside 7 working days applies to the Rohde & Schwarz in-house procedures from order processing through to available ex-factory to ship.
