应对电力电子测试的挑战
利用先进解决方案测试电力电子设计

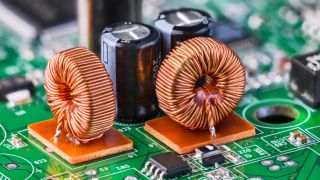

数字处理板上的电力电子系统和逻辑电路面临着相似的挑战，但又不尽相同。这些挑战要求权衡影响设计决策的诸多因素。宽禁带半导体（例如氮化镓 (GaN) 和碳化硅 (SiC)）在电源转换器中得到应用，有助于：
- 减小电源体积
- 减少开关损耗
- 提高效率
但是，所用的开关频率越高，电源转换器内部出现寄生效应的可能性越大。

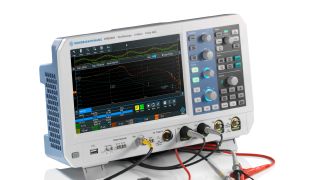

电源控制环路响应测量（波特图）
电力电子测试和设计的挑战
- 提高开关电源的工作频率可以减小电感电流纹波、输出电压纹波和电容，同时有助于缩小电源体积；但与此同时，也会增加电源损耗和发热，并加剧高侧与低侧晶体管之间的相互影响，提高发生直通的风险。
- 电源噪声增加是引发 EMI 问题的主要原因。
- 紧凑的电路布局会导致热量增加和温度波动加剧，可能引起稳压器、放大器和转换器等器件工作异常。
- 电压降低会减少设计裕量，从而对精度提出更高的要求。为了向不同的电源域提供各种电压，电源树变得更加复杂，需要部署更多的电源路径以便连接所有集成电路引脚。
- 采用较细的直流电源走线有助于实现更紧凑的电路布局，并降低布局复杂度，但也更容易出现过热问题，且寄生电感会增大。
保证电力电子电路的可靠性
可靠性是电力电子电路的一个重要要求：如果电源电路出现故障，设备将无法正常工作。提高效率能够最大程度地减少导致热量产生的能量损失，有助于增强可靠性。即使是最高效的电力电子电路也会产生热量，因此，良好的散热设计和合适的材料选择至关重要。电力电子电路还必须满足 EMI 要求：干扰发射会影响设备本身和周围的其他设备。
联系我们的电力电子测试专家，获取满足您测试需求的解决方案。
