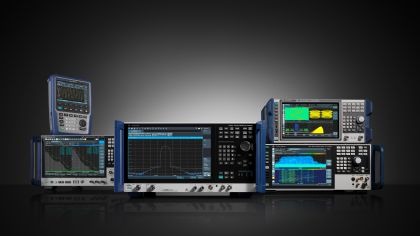

罗德与施瓦茨信号与频谱分析仪产品组合
适用于多种用例的高性能解决方案
罗德与施瓦茨信号与频谱分析仪产品组合种类丰富,包括成本低、功能强的 1 GHz 分析仪,各类手持式和中端型号,以及功能齐全的 85 GHz 频谱分析仪。罗德与施瓦茨频谱分析仪均由内部射频专家设计,具有卓越的信号完整性、一流价值和出色的可靠性。
罗德与施瓦茨信号与频谱分析仪产品组合种类丰富,包括成本低、功能强的 1 GHz 分析仪,各类手持式和中端型号,以及功能齐全的 85 GHz 频谱分析仪。罗德与施瓦茨频谱分析仪均由内部射频专家设计,具有卓越的信号完整性、一流价值和出色的可靠性。
顾名思义,频谱分析仪是用于检测选定频谱范围内的信号。分析仪的基础功能是以图形方式显示信号,其中 Y 轴表示幅度或功率电平,X 轴表示频率。所检测信号的幅度在频域中进行表示。射频频谱分析仪涵盖无线电和微波频率。目前,仪器可用的最大频率范围为 2 Hz 至 85 GHz(经过预选),使用外部混频器时可扩展到更高频率。一般而言,X 轴的频率使用线性刻度,而 Y 轴的幅度则使用对数或分贝刻度(也属于对数刻度),这样可以同时查看幅度变化较大的信号。频谱分析仪广泛用于射频测试,不仅可以显示有用信号的属性(例如信号是否占用指定带宽),还可以搜索无用信号。
射频测试几乎不再使用频谱分析仪来显示频率范围内的频谱分量,进而检测有用和无用信号的电平。许多现代脉冲信号性质各异,且需要检测和分析瞬态信号,意味着和无线电接收机采用相同的超外差原理的传统频谱分析仪无法可靠地检测所有间歇性瞬态信号,或测量信号相位。由于感兴趣的频率范围(频率跨度)超出频谱分析仪同时处理数据的能力,因此分析仪从低频到高频扫描频率跨度(扫频)。如果扫频时不存在瞬态信号,则不会检测到信号。
通过快速傅里叶变换 (FTT) 从时域到频域进行数字处理,显著扩展了超外差频谱分析仪的信号检测和分析能力。FFT 能够更快地在频率跨度内捕获和分析信号:并行使用 FFT 可以提供更宽的瞬时带宽,因此可以利用合适的滤波器检测脉冲和瞬态信号。许多频谱分析仪还提供零跨度模式来分析信号的相位和幅度,并在选定的频率解调信号。除了在屏幕上简单表示检测到的信号之外,频谱分析仪还可以测量噪声、增益、相位、占用信号带宽和邻道功率。数字信号可供导出以使用软件工具进行后处理,以便提供附加分析结果。
信号分析仪,准确而言应该是矢量信号分析仪 (VSA),是用于解调和分析复杂的数字调制信号。VSA 以固定中心频率捕获信号,并使用滤波器设置频谱显示的带宽或跨度;频谱分析仪扫描的频率范围则更广。与专用频谱分析仪相比,VSA 包含相位信息,支持其他高级测量功能以提供无法通过频谱分析获得的信号属性信息,并利用数字处理来解调基于数字同相 (I) 和正交 (Q) 调制分量的信号。VSA 分析信噪比(或载噪比)、误差矢量幅度 (EVM) 和码域功率等信号特性。分析仪可以测量脉冲或瞬态信号的所有特性,包括所有电平、频率、相位、噪声、增益、占用信号带宽和邻道功率值。
测量仪器始终需要权衡好噪声电平和带宽;VSA 利用固定频率,较窄的分析带宽便已足够,因此设计良好的 VSA 具有低噪声基底和出色的灵敏度,能够检测低电平信号。
大部分 VSA 还包含更适用于检测(无用)信号的频谱分析模式,扩展了所捕获信号的频率跨度,但减弱了针对调幅、调频或调相信号的解调能力。
频谱分析仪需要的频率范围取决于应用,即有用和无用信号的待分析频率以及信号检测的目的。例如,对于频谱监测应用,所需频率范围只需覆盖待监测的频率即可。对于设备开发和 EMI 分析应用,许多标准要求测量基频三次谐波的杂散发射;对于 Wi-Fi 或 Bluetooth® 设备等在 2.4 GHz ISM 频段运行的仪器,频率范围至少需要为 7.2 GHz。为了符合标准,在某些情况下需要测量五次谐波的杂散发射;对于 2.4 GHz 设备,频率范围至少需要为 12 GHz。对于在 24.25 至 27.50 GHz 的 n258 频段运行的 5G 设备,只有极少数频谱分析仪能够提供所需的 82.5 GHz 最大频率。ETSI、ANSI 或 3GPP 等组织发布的许多标准规定了更接近于基频的带外发射限值。对于所有应用,都需要检查待测试设备的适用标准;经验法则表明,所用分析仪的最大频率应比预期的最大频率高 20%。
动态范围通常描述仪器可以测量的最大值和最小值;对于设计用于同时检测多个信号的频谱分析仪,动态范围表示分析仪检测强信号中的弱信号的能力。频谱分析仪的动态范围定义为频谱分析仪能够以规定精度测量大信号中的小信号时该大信号与小信号之比(单位为 dB)。
由于频谱分析仪常用于搜索有用信号中的杂散发射,因此检测强信号中的弱信号的能力是分析仪的一项基本性能标准。仪器的最大信号电平范围、噪声基底、相位噪声和杂散响应对于确定动态范围至关重要。
动态范围下限取决于弱信号并受到分析仪的固有噪声限制,上限取决于强信号并受到分析仪的非线性度限制。
固有噪声由显示平均噪声电平 (DANL) 指定,表示为 dBm 并归一化为 1 Hz 分辨率带宽。前置放大器可降低 DANL,这有助于检测微弱信号,但也会减小整体动态范围。
非线性度由 1 dB 压缩点、二次谐波失真和三阶截止点 (TOI) 确定。
波形相位噪声表示短暂而快速的频率波动,在频谱分析仪屏幕上显示为波形模糊或抖动。相位噪声会将信号功率传播到相邻频率,从而产生噪声边带、削弱可用信号功率并降低信号质量。强相邻信号的相位噪声会遮掩微弱信号。
频域的相位噪声相当于时域的抖动;频率波动表示信号边沿也出现时间偏差。
产生相位噪声(和抖动)的原因在于为波形定时的振荡器性能异常。
理想的振荡器会产生纯净的正弦波;信号的所有功率都处于同一频率。但是,所有振荡器都具有不稳定性,会产生调相噪声分量。相位噪声分量将信号功率传播到相邻频率。振荡器相位噪声通常包括低频闪烁噪声,还可能包括白噪声。相位噪声和抖动分别代表振荡器的频域稳定性和时域稳定性。
相位噪声可以使用频谱分析仪进行测量,前提是相对于频谱分析仪中本地振荡器的相位噪声而言,被测设备的相位噪声较大。
频谱分析仪的固有相位噪声会限制测量相位噪声的能力,并影响数字调制信号(尤其是窄带信号)的误差矢量幅度 (EVM) 测量。
一些频谱分析仪提供可选的高精度振荡器以提高相位噪声测量的灵敏度,但需要额外付费。
这个问题没有“正确”答案,合适的频谱分析仪视个人情况而定。关键决定因素包括待测量信号的频率、待测量信号的特性、确切需要执行的测量、信号测量位置和可用预算。频谱分析仪的频率范围决定可测量的最小频率和最大频率。所需的测量速度、分析带宽、相位噪声、动态范围和灵敏度都取决于待测量信号和精度要求。分析功能必须满足各项要求。其他选购标准包括便携性和重量、购买后增加附加性能的选件概念、维修和校准支持、对现有测试基础设施的适用性等,还需考虑新分析仪是否可以作为插件替代旧设备。
罗德与施瓦茨的频谱分析仪产品组合包括通用测量解决方案以及符合特定行业标准的解决方案。这包括:
