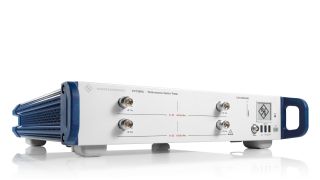

PVT360A 性能矢量测试仪

体积小巧，性能出色

主要特点

提供两个 TRX 信道和两个独立的信号
发生器与分析仪
400 MHz 至 8 GHz 频率范围，涵盖所有
FR1 频段
最高 500 MHz 带宽
基于硬件加速的测试排序
丰富的信号生成和分析软件

获取报价配置你的产品

经过优化以用于 FR1 基站、微小区和射频
组件测试

PVT360A 是一款经过优化的 VSG/VSA 一体化矢量测试仪，可用于生产和表征应用的 FR1 基站、微小区和射频
组件测试。测试仪集成两个独立的信号发生器
和分析仪，能够快速进行并行测量。仪器体积小巧，支持最高 8 GHz 频率、灵活的带宽配置和可选的第二个 TRX 信道，能够提供所需性能并灵活适应操作环境。

快速链接

可用选项

特性和优点

激活码选件可扩展硬件

标配版 PVT360A 结合 R&S®PVT-B106H 选件，集成的第一个 TRX 支持 400 MHz 至 6 GHz 频率范围和 250 MHz 带宽。仪器还提供装备齐全且经过充分校准的最高配置。最高配置包含所有必需功能，可以启用最高 8 GHz 频率范围、500 MHz 带宽扩展和第二个 TRX。仪器可以随时调整以满足用户需求。

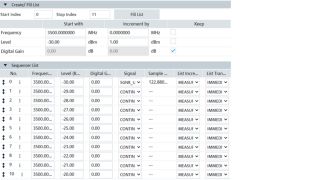

基于硬件加速的测试排序

执行多项测试时，速度非常重要。PVT360A 自动进行测试并加快硬件测试排序，能够快速执行测量。任意波形 (ARB) 序列器支持直接从 RAM 中查询波形。集成式信号发生器和分析仪能够在发射和接收路径中无缝交互。

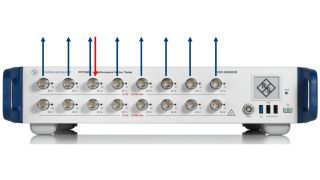

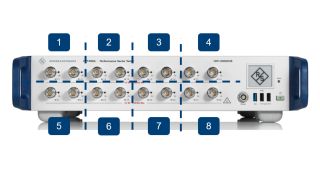

内部开关矩阵

PVT360A 的开关矩阵可实现出色的灵活性和资源利用率。测试多个被测设备或多端口设备时，可以通过多个射频端口连接设备和 PVT360A，无需使用外部开关矩阵。
可选的两个信号发生器均可以通过至多八个射频输出端口广播信号。信号分析路径可以分配至一个射频输入端口（共八个）。开关时间短，确保快速进行按序测量。

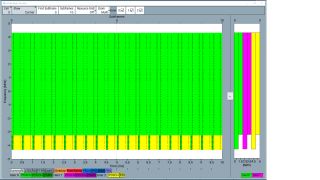

智能信道

R&S®PVT-K108 智能信道选件将 PVT360A 分成八个虚拟子仪器。包含信号发生器和分析仪的各个虚拟组合可以单独进行控制。发生器和分析仪硬件在虚拟仪器中实现共享，可以并行进行处理和计算，确保最大的利用率和速度。

支持手动和自动操作

PVT360A 的图形用户界面 (GUI) 清楚显示信号生成和分析设置，并可以通过 Web 界面或连接的显示器查看。
PVT360A 还支持 SCPI 以实现自动化，并通过 Python 库轻松进行自动化测试。ARB 排序确保可以直接从 RAM 访问 ARB 文件，无需等待文件加载。基于硬件的测试排序进一步提高了测试速度，实现出众的测量吞吐量。

全面的信号生成和分析

R&S®WinIQSIM2 外部电脑软件支持根据多种蜂窝和无线连接标准配置和生成 ARB 信号。
仪器提供多种符合通用、蜂窝和无线标准的测量功能，以便执行信号分析。信号分析应用针对所分析的信号提供关于物理层和射频性能的有用信息。内部 GUI 或 R&S®VSE 软件以图形方式展示结果。

基站和微小区测试

PVT360A 的测量功能可以测试基站和微小区的物理层。测试仪提供最高 8 GHz 的频率和 500 MHz 的带宽，涵盖所有 FR1 频段。仪器根据最高 R17 标准生成和分析 LTE 与 5G NR 信号，能够全面执行典型的基站发射机和接收机测试。

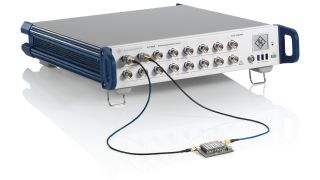

组件测试和详尽表征

信号生成和分析应用支持用户使用调制信号进行全面的组件测试。R&S®WinIQSIM2 和 R&S®VSE 软件可用于多种组件测试应用。
仪器能够执行多种测试，包括放大器表征和符合不同无线标准的信号分析。测试仪具备满足严格测量要求的出色射频性能，能够执行深度被测设备测试，以便了解各种信号参数和性能情况。

增强生产中的测试

PVT360A 提供不同的方法进行并行测试和优化资源利用。智能信道功能结合两个八端口开关矩阵，将 PVT360A 分成共享信号生成硬件资源的虚拟子仪器。这样可以为两个 TRX 测试并行执行测量；如果连接了更多的被测设备或端口，可以自动调度资源，从而并行运行测试。

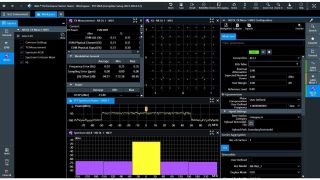

**5G NR 下行链路信号 TM 3.1 的 EVM 测量值** - 带宽：100 MHz；子载波间隔：30 kHz；调制：16 QAM。使用的设备：PVT360A 分析仪和 R&S®SMW200A 矢量信号发生器（用作信号源）。

可用选项

硬件选件

产品

描述

R&S®PVT-PB36H

订单号码 1214.0106.09

描述

PVT360A 基础装配

R&S®PVT-B40H

订单号码 1214.0112.09

描述

单仪器接口

R&S®PVT-B41H

订单号码 1214.0612.09

描述

Flexx 仪器接口

R&S®PVT-B106H

订单号码 1214.0129.09

描述

400 MHz 至 6 GHz，250 MHz 带宽，第一个 TRX

扩展选件

产品

描述

R&S®PVT-KB206

订单号码 1214.0141.02

描述

400 MHz 至 6 GHz，250 MHz 射频带宽，第二个 TRX

R&S®PVT-KB108

订单号码 1214.0135.02

描述

频率扩展至 8 GHz，第一个 TRX

R&S®PVT-KB208

订单号码 1214.0158.02

描述

频率扩展至 8 GHz，第二个 TRX

R&S®PVT-KB505

订单号码 1214.0164.02

描述

带宽扩展至 500 MHz，第一个 TRX

R&S®PVT-KB605

订单号码 1214.0170.02

描述

带宽扩展至 500 MHz，第二个 TRX

R&S®PVT-K108

订单号码 1214.0187.02

描述

R&S®PVT360A 智能通道

蜂窝

产品

描述

R&S®PVT-KM320

订单号码 1214.0241.02

描述

5G NR 下行链路测量，R15/R16

R&S®PVT-KM326

订单号码 1214.0306.02

描述

5G NR 下行链路测量，R17 扩展

R&S®PVT-KM322

订单号码 1214.0264.02

描述

5G NR 下行链路测量，多载波扩展

R&S®PVT-KM321

订单号码 1214.0258.02

描述

5G NR 上行链路测量，R15/R16/R17

R&S®PVT-KM323

订单号码 1214.0270.02

描述

5G NR 上行链路测量，多载波扩展

R&S®PVT-KM325

订单号码 1214.0293.02

描述

5G NR 上行链路测量，MIMO 扩展

R&S®PVT-KM310

订单号码 1214.0193.02

描述

LTE 下行链路测量

R&S®PVT-KM311

订单号码 1214.0206.02

描述

LTE 和 LTE-A 上行链路测量

无线连接

产品

描述

R&S®PVT-KM400

订单号码 1214.0335.02

描述

Bluetooth® 测量，Bluetooth® Classic，Bluetooth® Low Energy（最高 5.3 版）

R&S®PVT-KM410

订单号码 1214.0341.02

描述

WLAN 测量，IEEE 802.11a/b/g/n/ac

R&S®PVT-KM411

订单号码 1214.0358.02

描述

WLAN 测量，IEEE 802.11ax 扩展

R&S®PVT-KM412

订单号码 1214.0364.02

描述

WLAN 测量，IEEE 802.11be 扩展

R&S®PVT-KM413

订单号码 1214.0370.02

描述

WLAN 测量，True MIMO 扩展

通用

产品

描述

R&S®VSE-PVT

订单号码 1345.2401.02

描述

R&S®VSE 基本软件和 PVT360A

通用

产品

描述

R&S®VSE-KP7

订单号码 1345.2460.02

描述

模拟调制分析 (AM/FM/PM)

R&S®VSE-KP18

订单号码 1345.2418.02

描述

放大器测量

R&S®VSE-KP18D

订单号码 1345.2424.02

描述

直接 DPD 测量

R&S®VSE-KP18F

订单号码 1345.2430.02

描述

频率响应测量

R&S®VSE-KP18M

订单号码 1345.2447.02

描述

记忆多项式 DPD

R&S®VSE-KP70

订单号码 1345.2453.02

描述

矢量信号分析

R&S®VSE-KP70M

订单号码 1345.2476.02

描述

多调制分析

R&S®VSE-KP70P

订单号码 1345.2482.02

描述

PRBS 误码率测量

R&S®VSE-KP96

订单号码 1345.2499.02

描述

OFDM 信号分析

蜂窝

产品

描述

R&S®VSE-KP10

订单号码 1345.2501.02

描述

GSM、EDGE、EDGE Evolution 及 VAMOS 测量

R&S®VSE-KP72

订单号码 1345.2518.02

描述

WCDMA FDD 测量，上行链路/下行链路

R&S®VSE-KP100

订单号码 1345.2524.02

描述

LTE FDD 测量，上行链路/下行链路

R&S®VSE-KP102

订单号码 1345.2530.02

描述

LTE-A 和 MIMO 下行链路测量

R&S®VSE-KP104

订单号码 1345.2547.02

描述

LTE TDD 测量，上行链路/下行链路

R&S®VSE-KP106

订单号码 1345.2553.02

描述

LTE NB-IoT 测量，上行链路/下行链路

R&S®VSE-KP144

订单号码 1345.2560.02

描述

5G NR 测量，上行链路/下行链路，R15

R&S®VSE-KP146

订单号码 1345.2576.02

描述

5G NR MIMO 测量，下行链路

R&S®VSE-KP148

订单号码 1345.2582.02

描述

5G NR 测量，上行链路/下行链路，R16

R&S®VSE-KP171

订单号码 1345.2599.02

描述

5G NR 测量，上行链路/下行链路，R17

R&S®VSE-KP175

订单号码 1345.2601.02

描述

O-RAN 测量

卫星通信

产品

描述

R&S®VSE-KP201

订单号码 1345.2618.02

描述

OneWeb 测量

通用

产品

描述

R&S®PVT-KW201

订单号码 1214.0387.02

描述

波形生成器

R&S®PVT-KW149

订单号码 1214.2996.02

描述

AWGN，ARB 信号生成 (WinIQSIM2)

蜂窝

产品

描述

R&S®PVT-KW320

订单号码 1214.0435.02

描述

5G NR R15/R16，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW326

订单号码 1214.0441.02

描述

5G NR R17 扩展，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW310

订单号码 1214.0412.02

描述

LTE/eMTC/cat.M1，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW327

订单号码 1214.0706.02

描述

U 平面生成

R&S®PVT-KW300

订单号码 1214.0393.02

描述

GSM，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW301

订单号码 1214.0406.02

描述

WCDMA，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW313

订单号码 1214.0429.02

描述

NB-IoT，ARB 信号生成 (WinIQSIM2)

无线连接

产品

描述

R&S®PVT-KW400

订单号码 1214.0458.02

描述

Bluetooth® Classic，Bluetooth® Low Energy（最高 5.3 版），ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW410

订单号码 1214.0464.02

描述

WLAN 802.11a/b/g/n/ac，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW411

订单号码 1214.0470.02

描述

WLAN 802.11ax 扩展，ARB 信号生成 (WinIQSIM2)

R&S®PVT-KW412

订单号码 1214.0487.02

描述

WLAN 802.11be 扩展，ARB 信号生成 (WinIQSIM2)

卫星通信

产品

描述

R&S®PVT-KW600

订单号码 1214.0712.02

描述

OneWeb，ARB 信号生成 (WinIQSIM2)

附件

产品

描述

R&S®ZZA-KN2OT

订单号码 1175.3810.00

描述

Rack adapter, 19"/2HU, 1/1

R&S®PVT-Z41H

订单号码 1214.0629.09

描述

多仪器连接电缆组件，PVTflexx

文件

产品

描述

R&S®DCV-2

订单号码 0240.2193.08

描述

Documentation of calibration values

R&S®DCV-ZP

订单号码 1173.6506.02

描述

校准值文件打印输出

R&S®ACAPVT360A

订单号码 3599.0682.03

描述

R&S®PVT360A accredited calibration
