R&S®Scope Rider 手持式示波器

R&S®Scope Rider Handheld Oscilloscope, Front view

主要特点

带宽：60 MHz 至 500 MHz
采样率：最大 5 Gsample/s
存储深度：最大 500 kpts，50 Mpts 分段存储
ADC 分辨率：10 位
隔离通道 (CAT IV 600 V (RMS)/CAT III 1000 V (RMS))

配置和报价

实验室级性能兼具坚固便携式设计

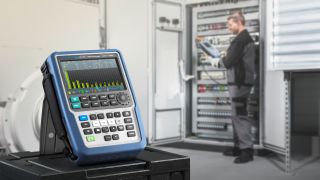

无论是在实验室调试嵌入式设备，还是在外场分析复杂问题，R&S®Scope Rider 既具有实验室级示波器的性能和分析能力，又兼具电池供电手持设备的小巧外形和坚固耐用性。隔离通道与 500 MHz 带宽相结合，使这款仪器成为功率电子应用的理想选择。借助集成式万用表（双通道型号）或万用表模式（四通道型号），这款仪器非常适用于排查所有电子问题。

快速链接

特性和优点

卓越性能

实验室级性能兼具坚固便携式设计

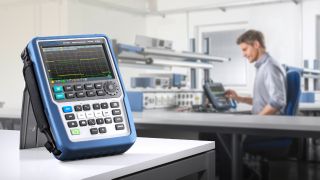

无论是在实验室调试嵌入式设备，还是在客户现场分析复杂问题，R&S®Scope Rider 既具有实验室级示波器的性能和分析能力，又兼具电池供电手持设备的小巧外形和坚固耐用性。

**37 种自动测量功能，附带易于理解的图示说明** - 配备专门设计的 10 位模数转换器和前端 IC，具备卓越分辨率和线性度，能够精确显示信号。

八合一便携式设计

多功能调试能力

R&S®Scope Rider 集八种功能于一体，具备丰富性能和卓越灵活性，可在实验室和外场调试所有类型的电子系统。

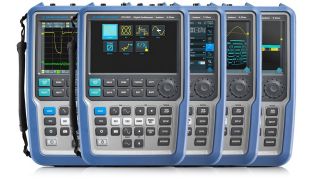

**实验室性能级示波器** - 实验室性能级示波器、逻辑分析仪、协议分析仪、数据记录仪、数字万用表、频谱分析仪、谐波分析仪、频率计

操作直观

电容式触控屏和按键区操作

R&S®Scope Rider 集成最新的显示技术，采用高分辨率电容式触摸彩色显示屏，提供高清信号显示。

**操作直观** - 中心多功能滚轮用于快速调整设置，如每个通道的触发电平或垂直位置。

杰出的防护性能

CAT IV 600 V/CAT III 1000 V，IP51 外壳

CAT IV 600 V/CAT III 1000 V 级隔离输入，可在所有环境下执行安全测量。

无与伦比的连接性能

另有更多优点

无线局域网*和以太网实现基于 Web 的远程控制、测量结果易归档且电池续航超过 4 小时，使 R&S®Scope Rider 成为在实验室和外场排查日常问题的合适工具。
* 不适用于所有国家/地区。有关详细信息，请查看数据表。

可用型號

规格

垂直系统
模拟通道	R&S®RTH1002； R&S®RTH1012/R&S®RTH1022 R&S®RTH1032/R&S®RTH1052	2
	R&S®RTH1004/R&S®RTH1014/R&S®RTH1024/R&S®RTH1034/R&S®RTH1054；	4
数字通道（可选）		8
带宽 (-3 dB)	R&S®RTH1002 和 R&S®RTH1004； R&S®RTH1012 和 R&S®RTH1014； R&S®RTH1022 和 R&S®RTH1024； R&S®RTH1032 和 R&S®RTH1034； R&S®RTH1052 和 R&S®RTH1054；	60 MHz， 100 MHz， 200 MHz， 350 MHz， 500 MHz
上升时间	R&S®RTH1002 和 R&S®RTH1004； R&S®RTH1012 和 R&S®RTH1014； R&S®RTH1022 和 R&S®RTH1024； R&S®RTH1032 和 R&S®RTH1034； R&S®RTH1052 和 R&S®RTH1054；	60 MHz，< 5.8 ns 100 MHz，< 3.5 ns 200 MHz，< 1.75 ns 350 MHz，< 1 ns 500 MHz，< 700 ps
输入阻抗		1 MΩ ± 1% \|\| 12 pF ± 2 pF（测量值）
输入灵敏度		2 mV/div 至 100 V/div
ADC 分辨率		10 位
偏置范围		+/-200 V
最大输入电压		CAT IV 300 V (RMS)，424 V (Vp) CAT IV 600 V，CAT III 1000 V
采集系统
实时采样率	1/2/4 个激活通道	5/2.5/1.25 Gsample/s
采集存储	1/2/4 个激活通道	每通道存储深度为 500/250/125 ksample
最大波形捕获率		50,000 波形/秒
抽取模式		取样、高分辨率、峰值检测
波形算法		包络，平均
水平系统
时基范围		1 ns/div 至 500 s/div
准确度（交付/校准后）		±10 ppm
通道去偏移		±100 ns
触发系统
标配触发类型		边沿，毛刺，宽度
可选触发类型		TV/视频，码型，状态，欠幅，斜率，窗口，Data2clock，串行码型，超时，间隔，协议
分析和测量功能
自动测量		37 项测量功能
模板测试
模板生成		可定义容限范围
违规动作		无、蜂鸣、停止
历史和分段存储
分段数		最多 5000 个
协议触发和解码
支持的协议	（可选：R&S®RTH-K1、R&S®RTH-K2、R&S®RTH-K3、R&S®RTH-K9、R&S®RTH-K10）；	I²C，UART/RS-232/RS-422/RS-485，CAN，LIN，CAN-FD，SENT
逻辑分析仪 (MSO) 功能
数字输入通道		8
通用数据
尺寸	宽 x 高 x 深	201 mm x 293 mm x 74 mm (7.91 in x 11.54 in x 2.91 in)
重量	含电池	2.4 kg (5.3 lb)（标称值）
显示屏		7.0" LC TFT 800 x 480 彩色显示屏
接口		USB 主端口，USB 设备端口，LAN，无线局域网（可选）
操作系统		嵌入式
数据记录仪
同步记录通道数		4
测量速度		1/2/5 次测量/秒
存储深度		每个记录通道存储深度为 2 Msample
数字电压表/数字万用表
分辨率		双通道型号（数字万用表）：11 000 计数四通道型号（数字电压表）：999 计数
电压和电流	使用可选的电流探头或分流器测量电流	DC，AC，AC+DC
温度		使用 PT100 温度探头
IP 等级		IP51，遵从 IEC 60529 标准
