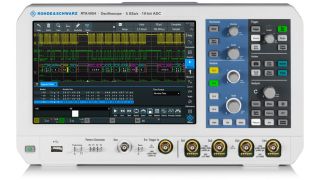

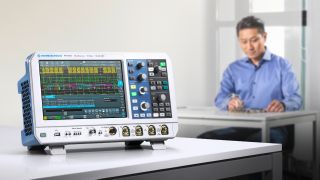

R&S®RTA4000 示波器

R&S®RTA4000 示波器
打开灯箱
R&S®RTA4000 示波器
打开灯箱
R&S®RTA4000 示波器
打开灯箱
R&S®RTA4000 示波器
打开灯箱
R&S®RTA4000 示波器
打开灯箱

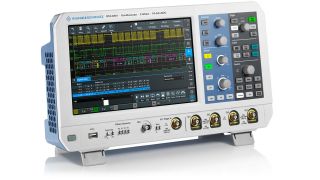

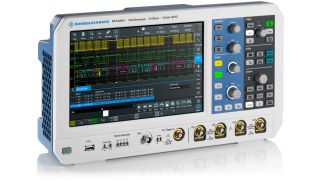

R&S®RTA4000 示波器,前视图 R&S®RTA4000 示波器,前视图 R&S®RTA4000 示波器,侧视图 R&S®RTA4000 示波器,主视图 R&S®RTA4000 示波器,应用图像

主要特点

  • 带宽:200 MHz 至 1 GHz
  • 采样率:最大 5 Gsample/s
  • 存储深度:最大 1 Gsample
  • ADC 分辨率:10 位
  • 显示屏:10.1" 电容式触摸屏

聚焦 €6,850

“十”力钜献,显示更多信号细节

R&S®RTA4000 具备一流的信号完整性和快速响应的超大深存储,将“十”力钜献提高到更高水平。罗德与施瓦茨专门设计的 10 位 ADC 结合低噪声性能和深存储,在遇到意外测量挑战时可以生成高保真波形,确保更加准确自信地进行测量。

特性和优点

信号分析:快速获取结果

可查看存在于大信号中的小信号细节

R&S®RTA4000 使用罗德与施瓦茨设计的 10 位模数转换器,与传统 8 位模数转换器相比,精度提升 4 倍。分辨率越高,波形越清晰,进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时, 在单次捕获中,需要同时测量开关设备开启和关断时的电压。

10 位模数转换器
打开灯箱

10 位模数转换器

10 位模数转换器可展示微小信号细节,垂直分辨率是传统示波器的四倍。

分段存储

100 Mpoint(标配);200 Mpoint(交织模式)

R&S®RTA4000 提供一流的存储深度:每通道高达 100 Mpoints,在交织模式下可达 200 Mpoint。这是同类示波器的十倍。用户甚至可以在高采样率下捕获更长的采集序列,以便获得更详细的分析结果,例如分析开关电源的瞬态响应。

100 Msample 标配存储
打开灯箱

100 Msample 标配存储

捕获和分析长时间的脉冲和突发信号,标配存储深度最高达 200 Mpoint

在全带宽下采集时间更长

分段存储:1000 Mpoint,带历史功能

R&S®RTA-K15 选件带有深分段存储功能,能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号(例如 I²C 或 SPI)。分段长度可调,1000 Mpoint 的存储深度能得到最优的利用。在历史模式下,可以调用 1000 Mpoint 最大分段存储中的所有采集波形并进行分析。

1000 Mpoint 分段存储
打开灯箱

1000 Mpoint 分段存储

具备一流的 1000 Mpoint 存储,可捕获最长时间的信号

使用混合信号示波器选件进行逻辑分析

16 个附加数字通道

使用 R&S®RTA-B1 选件,R&S®RTA4000 可升级为具有 16 个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。使用光标测量可以很方便地确定模数转换器输入输出之间的延迟。

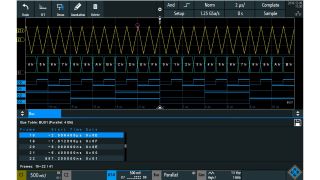

4 位 DAC 信号变化。
打开灯箱

4 位 DAC 信号变化。

R&S®RTA4000 能同时捕获和分析模拟和数字信号。

波形和码型发生器

生成模拟和数字激励

R&S®RTA-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s,适用于教学应用和硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外,此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入,也可从示波器波形中复制。可使用预定义码型,包括I2C、SPI、UART 和 CAN/LIN。

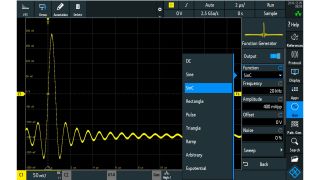

波形和码型发生器
打开灯箱

波形和码型发生器

除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外,此发生器还可输出用户定义的波形以及 4 位信号码型。

数字电压表

测量并显示电势

R&S®RTA4000 在每个通道上设有 3 位电压表 (DVM) 和 6 位频率计,可实现同步测量。标配测量功能包括 DC、AC+DC (RMS) 和 AC (RMS)。

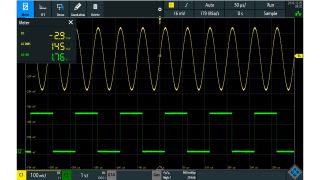

数字电压表
打开灯箱

数字电压表

3 位电压表可测量并显示电路上两点之间的电势差。

频率分析模式

有些故障难以察觉,这通常是因为时间和频率信号之间的相互作用。只要按下按钮,或者输入中心频率和频率范围,即可激活 R&S®RTA4000 的 FFT 功能。R&S®RTA4000 示波器具有强大的 FFT 功能,可分析最长达 128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。

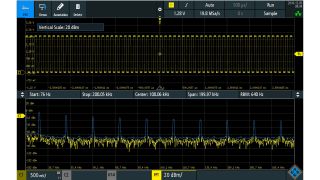

方波 FFT
打开灯箱

方波 FFT

强大的 FFT 功能可分析长达 128 kpoints 的信号。

模板测试模式

模板测试能快速显示特定信号是否在规定的容差范围内。模板使用合格/不合格评估的统计数据,评估被测设备的质量和稳定性, 并且快速确定信号异常和意外结果。当模板被违反时,测量停止。R&S®RTA4000 的 AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。

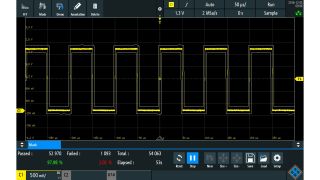

模板测试,提供结果统计数据
打开灯箱

模板测试,提供结果统计数据

合格/不合格评估统计数据可评估被测设备的质量和稳定性。

电源应用的理想之选

分辨率高达 10 位,轻松查看电源信号细节

在电源测量中,高动态信号的最微小细节也至关重要。比如验证 MOSFET 的 RDS(on)。R&S®RTA4000 示波器具备出色的 ADC 分辨率,最高可将垂直分辨率提升至 10 位。以前无法查看的信号细节变得可见,并且可测量。RDS(on) 验证示例展示了如何在开关关闭的状态下测量漏源极电压的斜率。

电源分析
打开灯箱

电源分析

分析开关电源的输入、输出和传递函数

可用型號

可用型號
型号
带宽
通道
采样率
最大存储深度
MSO 选件
裸机价格

R&S®RTA4004

订单号码 1335.7700P04

带宽
200 MHz
通道
4
采样率
5 Gsample/s
最大存储深度
200 Mpts
MSO 选件
16 个数字通道
裸机价格
€6,850

R&S®RTA4004 + RTA-B243

订单号码 1335.7700P34

带宽
350 MHz
通道
4
采样率
5 Gsample/s
最大存储深度
200 Mpts
MSO 选件
16 个数字通道
裸机价格
€11,500

R&S®RTA4004 + RTA-B245

订单号码 1335.7700P54

带宽
500 MHz
通道
4
采样率
5 Gsample/s
最大存储深度
200 Mpts
MSO 选件
16 个数字通道
裸机价格
€15,400

R&S®RTA4004 + RTA-B2410

订单号码 1335.7700P64

带宽
1 GHz
通道
4
采样率
5 Gsample/s
最大存储深度
200 Mpts
MSO 选件
16 个数字通道
裸机价格
€18,000
规格
垂直系统
模拟通道 4
数字通道(可选) 16
带宽 (-3 dB) R&S®RTA4004(配备 R&S®RTA-B24x 选件) 200 MHz、350 MHz、500 MHz、1 GHz
上升时间 R&S®RTA4004(配备 R&S®RTA-B24x 选件) 1.75 ns、1 ns、700 ps、350 ps
输入阻抗 50 Ω ± 1.5%(测量值),1 MΩ ± 1%(测量值) || 14 pF ± 1 pF(测量值)
输入灵敏度 所有范围内均支持最大带宽 1 MΩ:500 μV/div 至 10 V/div
50 Ω:500 μV/div 至 1 V/div
ADC 分辨率 10 位,高分辨率采样最高达 16 位
DC 增益精度 偏移和位置 = 0,自校后,最大工作温度变化为 ±5°C 输入灵敏度 > 5 mV/div:全量程的 ±1%
输入灵敏度 ≤ 5 mV/div 至 ≥ 1 mV/div:全量程的 ±1.5%
输入灵敏度 < 1 mV/div:全量程的 ±2.5%
采集系统
实时采样率 2.5 Gsample/s;5 Gsample/s(交织模式)
采集存储 100 Mpoint;200 Mpoint(交织模式);
1 Gsample 分段存储
最大波形捕获率 64 000 波形/秒
(在快速分段存储模式下可达 2 000 000)
水平系统
时基范围 在 0.5 ns/div 至 500 s/div 范围内可选
准确度(交付/校准后) ±0.5 ppm
通道间偏移 < 200 ps(测量值)
通道去偏移 ±500 ns
触发系统
标配触发类型 边沿,宽度,视频(PAL,NTSC,SECAM,PAL-M,SDTV 576i,HDTV 720p,HDTV 1080i,HDTV 1080p),码型,Line,串行总线
可选触发类型 I2C,SPI,UART/RS-232/RS-422/RS-485,CAN/LIN,音频 (I2S),ARINC 429,MIL-STD-1553
触发灵敏度 直流、交流、低频抑制,噪声抑制 1 GHz、500 MHz、350 MHz > 2.2 mVpp 输入灵敏度 + 1 div(标称值) (输入灵敏度:[mV/div])200 MHz、100 MHz > 1.5 mVpp 输入灵敏度 + 0.8 div(标称值) (输入灵敏度:[mV/div])20 MHz > 0.6 mVpp 输入灵敏度 + 0.4 div(标称值) (输入灵敏度:[mV/div])所有输入灵敏度高频抑制 1 div(测量值)
分析和测量功能
自动测量 32
光标测量 4
波形数学运算 五个叠加运算函数公式(加法、减法、乘法、除法、平方、平方根、绝对值、倒数、逆运算、常用对数、自然对数、导数、积分、低通、高通、跟踪单极 + 双极周期、频率、脉冲宽度、占空比)
模板测试
模板生成 初级(信号模板容许偏差)
历史和分段存储
分段数 最多 87 380 个
协议触发和解码
支持的协议 I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN,I2S,MIL-STD-1553,ARINC 429
波形发生器
解决方案 14 位
采样率 250 Mpoint/s
幅度 高阻抗;50 Ω 20 mV 至 10 V (Vpp);10 mV 至 5 V (Vpp)
DC 偏移 高阻抗;50 Ω ±5 V;±2.5 V
任意波形 最大 10 Mpoint/s;32 kpoint
逻辑分析仪 (MSO) 功能
数字输入通道 16
MSO 存储深度 两个逻辑探头:每通道 100 Mpoint
一个逻辑探头:每通道 200 Mpoint
MSO 带宽 400 MHz(测量值)
MSO 采样率 2.5 Gsample/s;5 Gsample/s(交织模式)
MSO 输入阻抗 100 kΩ ± 2% || ~4 pF(测量值),探头尖端
并行总线 最多 4 个
通用数据
尺寸 宽 × 高 × 深 390 mm × 220 mm × 152 mm
(15.4 in × 8.66 in × 5.98 in)
重量 3.3 kg (7.3 lb)
显示屏 10.1" WXGA TFT 彩色显示屏(1280 像素 × 800 像素)
接口 支持 MTP 协议的 USB 主端口,USB 设备端口,LAN,支持远程显示和操作的强大 Web 服务器功能
操作系统 嵌入式

可用选项

通用
产品
描述

订单号码 1335.7823.02

描述

混合信号选件:400 MHz

使 R&S®RTA4000 示波器成为快速、精确、易于使用的混合信号示波器 (MSO)。

R&S®RTA-B6

订单号码 1335.7830.02

描述

任意波形发生器

为 R&S®RTA4000 示波器增加 25 MHz 信号发生器和 4 位码型发生器。

带宽升级
产品
描述
R&S®RTA-B243

订单号码 1335.7846.02

描述

R&S®RTA4004 带宽升级至 350 MHz

R&S®RTA-B245

订单号码 1335.7852.02

描述

R&S®RTA4004 带宽升级至 500 MHz

R&S®RTA-B2410

订单号码 1335.7869.02

描述

R&S®RTA4004 带宽升级至 1 GHz

串行触发和解码
产品
描述

订单号码 1335.7681.02

描述

I²C/SPI 串行触发和解码

针对 I²C 和 2 线、3 线或 4 线 SPI 总线的触发和解码

订单号码 1335.7698.02

描述

UART/RS-232/RS-422/RS-485 串行触发和解码

针对基于 UART 的协议及 RS-232、RS-422、RS-485 总线的触发和解码

订单号码 1335.7717.02

描述

CAN/LIN 串行触发和解码

针对 CAN 和 LIN 接口的触发和解码

订单号码 1335.7723.02

描述

I²S/LJ/RJ/TDM 触发和解码

针对 I²S 总线的触发和解码

订单号码 1335.7730.02

描述

MIL-1553 串行触发和解码

针对 MIL-STD-1553 总线的触发和解码

订单号码 1335.7746.02

描述

ARINC 429 串行触发和解码

针对 ARINC 429 总线的触发和解码

总体分析
产品
描述

订单号码 1335.7769.02

描述

电源分析

进行功率电子分析时,必须针对部件的输入、输出和内部传递函数执行特征分析。电源分析选件可提供必要的测量功能,包括浪涌电流、输出频谱以及安全工作区 (SOA) 测量。

订单号码 1335.7975.02

描述

频率响应分析(波特图)

R&S®RTA-K36 频率响应分析(波特图)选件可以轻松快速地在示波器上执行低频响应分析。它可以测定多种电子设备的频率响应,包括无源滤波器和放大器电路。它还可以测量开关电源的控制环路响应和电源抑制比。

订单号码 1335.7981.02

描述

频谱分析和瀑布图

频谱分析选件提供瀑布图显示功能,可增强 R&S®RTA4000 示波器的 FFT 功能。

通用附件
产品
描述
R&S®RTB-Z1

订单号码 1333.1728.02

描述

前盖板

保护 R&S®RTB2000、R&S®RTM3000 或 R&S®RTA4000 前端

R&S®RTB-Z3

订单号码 1333.1734.02

描述

软包

存放 R&S®RTB2000、R&S®RTM3000 或 R&S®RTA4000 示波器和附件

R&S®RTB-Z4

订单号码 1335.9290.02

描述

适用于 R&S®RTB 的运输箱,带滚轮

订单号码 1335.7875.02

描述

适用于所有罗德与施瓦茨示波器探头和小零件的附件箱

R&S®RT-Z2T

订单号码 1338.0007.02

描述

探头适配器

用于将泰克 TekProbe-BNC 2 代探头连接至罗德与施瓦茨探头接口

R&S®ZZA-RTB2K

订单号码 1333.1711.02

描述

适用于 R&S®RTB2000、R&S®RTM3000 或 R&S®RTA4000 的 19" 机架安装式适配器,5 HU

无源探头
产品
描述

订单号码 1333.2401.02

描述

无源探头,500 MHz,10:1

订单号码 1409.7550.00

描述

无源探头,500 MHz,10:1

订单号码 1333.1370.02

描述

无源探头,38 MHz,1:1

有源单端探头
产品
描述

订单号码 1418.7007.02

描述

有源单端探头,1 GHz,罗德与施瓦茨探头接口

订单号码 1410.4080.02

描述

有源单端探头,1 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

订单号码 1410.3502.02

描述

有源单端探头,1.5 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

有源差分探头
产品
描述

订单号码 1410.4715.02

描述

有源差分探头,1 GHz,罗德与施瓦茨探头接口

订单号码 1410.4409.02

描述

有源差分探头,1.5 GHz,罗德与施瓦茨探头接口

电源完整性探头
产品
描述

订单号码 1800.5006.02

描述

电源完整性探头,2 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

2.0 GHz,1:1,50 kΩ,罗德与施瓦茨探头接口

高压探头
产品
描述

订单号码 1333.0873.02

描述

250 MHz 无源高压探头

订单号码 1409.7720.02

描述

400 MHz 无源高压探头

订单号码 1409.7737.02

描述

400 MHz 无源高压探头

订单号码 1800.2307.02

描述

200 MHz 高压差分探头

订单号码 1800.2107.02

描述

100 MHz 高压差分探头

订单号码 1800.2207.02

描述

200 MHz 高压差分探头

订单号码 1800.2007.02

描述

100 MHz 高压差分探头

电流探头
产品
描述

订单号码 1333.0850.02

描述

AC/DC 20 kHz 电流探头

订单号码 1333.0844.02

描述

100 kHz 电流探头

订单号码 1409.8204.02

描述

2 MHZ 电流探头

订单号码 1409.7750K02

描述

10 MHZ 电流探头

订单号码 1409.8210.02

描述

10 MHz 电流探头

订单号码 1409.8227.02

描述

50 MHz 电流探头

订单号码 1409.7766K02

描述

100 MHZ 电流探头

订单号码 1409.8233.02

描述

100 MHZ 电流探头

订单号码 1409.7772K02

描述

120 MHz 电流探头

订单号码 1801.4932.02

描述

120 MHz 电流探头

EMC 近场探头
产品
描述

订单号码 1147.2736.02

描述

电场和磁场近场探头组

逻辑探头
产品
描述
R&S®RT-ZL04

订单号码 1333.0721.02

描述

400 MHz 逻辑探头

探头附件
产品
描述

订单号码 1409.7789.02

描述

探头电源

适用于 R&S®RT-ZC10/20/30 探头的电源,+/-12 V DC,+/-2.5 A

订单号码 1410.4744.02

描述

外部衰减器

10:1,2.0 GHz,1.3 pF,60 V DC,42 V AC(峰值),适用于 R&S®RT-ZD20/30 探头。包含在 R&S®RT-ZD10 中。

订单号码 1800.0004.02

描述

电源去偏移夹具

适用于电源测量中电压和电流探头的去偏移夹具;包括 USB 2.0 电源电缆

订单号码 1326.3641.02

描述

3D 探头定位器

3D 定位器配备中心张紧调节旋钮,可轻松夹住并固定探头(跨度范围:200 mm;固定范围:15 mm)

应用包
产品
描述
R&S®RTA-PK1

订单号码 1335.7775.02

描述

应用包(R&S®RTA-K1、-K2、-K3、-K5、-K6、-K7、-K31、-K36、-K37 和 -B6)

应用包包括适用于 R&S®RTA4000 型号的 I²C/SPI (R&S®RTA-K1)、UART/RS-232/RS-422/RS-485 (R&S®RTA-K2)、CAN/LIN (R&S®RTA-K3)、I²S (R&S®RTA-K5)、MIL-1553 (R&S®RTA-K6) 及 ARINC 429 (R&S®RTA-K7) 触发和解码选件;频谱分析和瀑布图选件 (R&S®RTA-K37);电源分析选件 (R&S®RTA-K31);频率响应分析选件 (R&S®RTA-K36);以及任意波形发生器选件 (R&S®RTA-B6)

R&S®RTA-PK1US*

订单号码 1335.7998.02

描述

应用包(R&S®RTA-K1、-K2、-K3、-K5、-K6、-K7、-K31、-K36、-K37 和 -B6)

应用包包括适用于 R&S®RTA4000 型号的 I²C/SPI (R&S®RTA-K1)、UART/RS-232/RS-422/RS-485 (R&S®RTA-K2)、CAN/LIN (R&S®RTA-K3)、I²S (R&S®RTA-K5)、MIL-1553 (R&S®RTA-K6) 及 ARINC 429 (R&S®RTA-K7) 触发和解码选件;电源分析选件 (R&S®RTA-K31);频率响应分析选件 (R&S®RTA-K36);频谱分析和瀑布图选件 (R&S®RTA-K37);以及任意波形发生器选件 (R&S®RTA-B6) * 仅在北美地区提供

R&S®RTA4000 – 媒体中心

R&S®RTA4000 – 媒体中心

查看更多

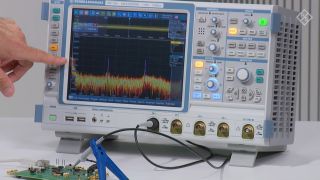

示波器应用视频 – 媒体中心

查看更多

其他相关信息

罗德与施瓦茨示波器 10 年创新

更多信息

示波器促销

根据您的需求选择合适的罗德与施瓦茨促销活动,节省预算

更多信息

关于数字设计和功率电子应用的示波器网络研讨会中心

更多信息

解决方案

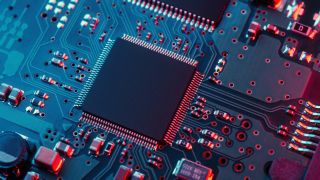

模拟/数字设计和测试
