R&S®ZNBT 矢量网络分析仪

真正的多端口矢量网络分析仪

主要特点

频率范围：9 kHz 至 8.5 GHz，或 100 kHz 至 20/26.5/40 GHz
至多 24 个端口，带完全相位相参接收机
最高 140 dB 的动态范围
扫描 201 个点时扫描时间短至 2.5 ms (R&S®ZNBT8)

获取报价配置你的产品

多达 24 个测试端口的网络分析

真正的多端口矢量网络分析仪

R&S®ZNBT 是一款多端口矢量网络分析仪，能够提供最多 24 个全集成式测试端口。该仪器可以同步测试多台被测设备，或测量一台最多带 24 个端口的被测设备。R&S®ZNBT 能够提供全集成式测试端口，是一款真正的多端口矢量网络分析仪，并具备出色的动态范围、输出功率电平和测量速度。频率范围高达 40 GHz。

快速链接

可用的型号
可用选项

特性和优点

真正的多端口矢量网络分析仪

适用于高难度多端口测量的平台

R&S®ZNBT 的每个测试端口均配备一个反射计。这种设计可以解决基于开关矩阵的多端口系统中常出现的损耗问题。因此，R&S®ZNBT 可以提供宽动态范围、高输出功率、低迹线噪声以及卓越的原始方向性和负载匹配。

重视速度

测试时间短，提供各种控制接口

仪器的多端口架构支持在所有被测设备端口上同步进行测量。这样可以同步捕获和处理所有端口的数据，与基于开关矩阵的多端口系统相比显著缩短了扫描时间。数字接口有助于加快自动测试速度，以便在测试装置中同步外部组件。处理器 I/O 接口可用于控制外部零件处理器。

多功能选件和固件特性

复杂的有源和无源组件分析

模块性能增强，尺寸减小，需要进行复杂的测试。R&S®ZNBT 提供丰富的选件和功能：

超过 100 个迹线和通道，可针对复杂组件进行特性测量
广泛的嵌入/去嵌选件
放大器和混频器变频测量
时域分析，具有选通功能并可显示眼图

多端口校准

提供各种校准方法和设备

R&S®ZNBT 提供 TOSM、TSM、TRL/LRL 和 UOSM 等各种校准方法，适用于广泛应用。分析仪可与大量的校准附件结合使用，包括手动校准套件和提供至多 24 个端口的自动校准单元，能够满足所有的用户校准需求。

可用型号

可用选项

接收机步进衰减器

产品

描述

R&S®ZNBT8-B361

订单号码 1319.4317.02

描述

为R&S®ZNBT8提供端口 1 至端口 4 的接收机步进衰减器

R&S®ZNBT8-B362

订单号码 1319.4323.02

描述

为R&S®ZNBT8提供端口 5 至端口 8 的接收机步进衰减器

R&S®ZNBT8-B363

订单号码 1319.4330.02

描述

为R&S®ZNBT8提供端口 9 至端口 12 的接收机步进衰减器

R&S®ZNBT8-B364

订单号码 1319.4346.02

描述

为R&S®ZNBT8提供端口 13 至端口 16 的接收机步进衰减器

R&S®ZNBT8-B365

订单号码 1319.4352.02

描述

为R&S®ZNBT8提供端口 17 至端口 20 的接收机步进衰减器

R&S®ZNBT8-B366

订单号码 1319.4369.02

描述

为R&S®ZNBT8提供端口 21 至端口 24 的接收机步进衰减器

扩展功率范围

产品

描述

R&S®ZNBT8-B21

订单号码 1319.4252.02

描述

为R&S®ZNBT8提供端口 1 至端口 4 的功率范围扩展

R&S®ZNBT8-B22

订单号码 1319.4269.02

描述

为R&S®ZNBT8提供端口 5 至端口 8 的功率范围扩展

R&S®ZNBT8-B23

订单号码 1319.4275.02

描述

为R&S®ZNBT8提供端口 9 至端口 12 的功率范围扩展

R&S®ZNBT8-B24

订单号码 1319.4281.02

描述

为R&S®ZNBT8提供端口 13 至端口 16 的功率范围扩展

R&S®ZNBT8-B25

订单号码 1319.4298.02

描述

为R&S®ZNBT8提供端口 17 至端口 20 的功率范围扩展

R&S®ZNBT8-B26

订单号码 1319.4300.02

描述

为R&S®ZNBT8提供端口 21 至端口 24 的功率范围扩展

R&S®ZNBT20-B21

订单号码 1332.9348.02

描述

为R&S®ZNBT20提供端口 1 至端口 4 的功率范围扩展

R&S®ZNBT20-B22

订单号码 1332.9354.02

描述

为R&S®ZNBT20提供端口 5 至端口 8 的功率范围扩展

R&S®ZNBT20-B23

订单号码 1332.9360.02

描述

为R&S®ZNBT20提供端口 9 至端口 12 的功率范围扩展

R&S®ZNBT20-B24

订单号码 1332.9377.02

描述

为R&S®ZNBT20提供端口 13 至端口 16 的功率范围扩展

R&S®ZNBT20-B25

订单号码 1332.9383.02

描述

端口 17 至端口 20 的扩展功率范围，适用于 R&S®ZNBT20

R&S®ZNBT20-B26

订单号码 1332.9390.02

描述

端口 21 至端口 24 的扩展功率范围，适用于 R&S®ZNBT20

R&S®ZNBT26-B21

订单号码 1332.9348.34

描述

为R&S®ZNBT26提供端口 1 至端口 4 的功率范围扩展

R&S®ZNBT26-B22

订单号码 1332.9354.34

描述

为R&S®ZNBT26提供端口 5 至端口 8 的功率范围扩展

R&S®ZNBT26-B23

订单号码 1332.9360.34

描述

为R&S®ZNBT26提供端口 9 至端口 12 的功率范围扩展

R&S®ZNBT26-B24

订单号码 1332.9377.34

描述

为R&S®ZNBT26提供端口 13 至端口 16 的功率范围扩展

R&S®ZNBT26-B25

订单号码 1332.9383.34

描述

端口 17 至端口 20 的扩展功率范围，适用于 R&S®ZNBT26

R&S®ZNBT26-B26

订单号码 1332.9390.34

描述

端口 21 至端口 24 的扩展功率范围，适用于 R&S®ZNBT26

R&S®ZNBT40-B21

订单号码 1332.9348.44

描述

为R&S®ZNBT40提供端口 1 至端口 4 的功率范围扩展

R&S®ZNBT40-B22

订单号码 1332.9354.44

描述

为R&S®ZNBT40提供端口 5 至端口 8 的功率范围扩展

R&S®ZNBT40-B23

订单号码 1332.9360.44

描述

为R&S®ZNBT40提供端口 9 至端口 12 的功率范围扩展

R&S®ZNBT40-B24

订单号码 1332.9377.44

描述

端口 13 至端口 16 的扩展功率范围，适用于 R&S®ZNBT40

R&S®ZNBT40-B25

订单号码 1332.9383.44

描述

端口 17 至端口 20 的扩展功率范围，适用于 R&S®ZNBT40

R&S®ZNBT40-B26

订单号码 1332.9390.44

描述

端口 21 至端口 24 的扩展功率范围，适用于 R&S®ZNBT40

扩展动态范围

产品

描述

R&S®ZNBT8-B504

订单号码 1332.8335.02

描述

为R&S®ZNBT8提供端口 1 至端口 4 的动态范围扩展

R&S®ZNBT8-B508

订单号码 1332.8341.02

描述

为R&S®ZNBT8提供端口 5 至端口 8 的动态范围扩展

R&S®ZNBT8-B512

订单号码 1332.8358.02

描述

端口 9 至端口 12 的扩展动态范围，适用于 R&S®ZNBT8；

R&S®ZNBT8-B516

订单号码 1332.8364.02

描述

为R&S®ZNBT8提供端口 13 至端口 16 的动态范围扩展

R&S®ZNBT8-B520

订单号码 1332.8370.02

描述

为R&S®ZNBT8提供端口 17 至端口 20 的动态范围扩展

R&S®ZNBT8-B524

订单号码 1332.8387.02

描述

为R&S®ZNBT8提供端口 21 至端口 24 的动态范围扩展

附加测试端口

产品

描述

R&S®ZNBT8-B108

订单号码 1319.4200.02

描述

为R&S®ZNBT8提供额外的端口 5 至端口 8

R&S®ZNBT8-B112

订单号码 1319.4217.02

描述

为R&S®ZNBT8提供额外的端口 9 至端口 12

R&S®ZNBT8-B116

订单号码 1319.4223.02

描述

为R&S®ZNBT8提供额外的端口 13 至端口 16

R&S®ZNBT8-B120

订单号码 1319.4230.02

描述

为R&S®ZNBT8提供额外的端口 17 至端口 20

R&S®ZNBT8-B124

订单号码 1319.4246.02

描述

为R&S®ZNBT8提供额外的端口 21 至端口 24

R&S®ZNBT20-B112

订单号码 1338.2116.02

描述

为R&S®ZNBT20提供额外的端口 9 至端口 12

R&S®ZNBT20-B116

订单号码 1338.2122.02

描述

为R&S®ZNBT20提供额外的端口 13 至端口 16

R&S®ZNBT20-B120

订单号码 1338.2139.02

描述

为R&S®ZNBT20提供额外的端口 17 至端口 20

R&S®ZNBT20-B124

订单号码 1338.2145.02

描述

为R&S®ZNBT20提供额外的端口 21 至端口 24

R&S®ZNBT26-B112

订单号码 1332.9454.34

描述

为R&S®ZNBT26提供额外的端口 9 至端口 12

R&S®ZNBT26-B116

订单号码 1332.9460.34

描述

为R&S®ZNBT26提供额外的端口 13 至端口 16

R&S®ZNBT26-B120

订单号码 1332.9302.34

描述

为R&S®ZNBT26供额外的端口 17 至端口 20

R&S®ZNBT26-B124

订单号码 1332.9319.34

描述

为R&S®ZNBT26提供额外的端口 21 至端口 24

R&S®ZNBT40-B112

订单号码 1332.9454.44

描述

为R&S®ZNBT40提供额外的端口 9 至端口 12

R&S®ZNBT40-B116

订单号码 1332.9460.44

描述

为R&S®ZNBT40提供额外的端口 13 至端口 16

R&S®ZNBT40-B120

订单号码 1332.9302.44

描述

为R&S®ZNBT40提供额外的端口 17 至端口 20

R&S®ZNBT40-B124

订单号码 1332.9319.44

描述

为R&S®ZNBT40提供额外的端口 21 至端口 24

其他

产品

描述

R&S®ZNBT-B10

订单号码 1332.9483.02

描述

GPIB 接口

R&S®ZNBT-B12

订单号码 1332.9490.02

描述

设备控制

R&S®ZN-B121

订单号码 1323.9290.00

描述

直接控制电缆

R&S®ZNBT-B19

订单号码 1332.9283.10

描述

附加移动硬盘，适用于使用 LPW10 的 R&S®ZNBT

Windows Embedded Standard 7（32 位）

R&S®ZNBT-B19

订单号码 1332.9283.11

描述

附加移动硬盘，适用于使用 LPW11 的 R&S®ZNBT

Windows Embedded Standard 7（64 位）

R&S®ZNBT-B19

订单号码 1332.9283.12

描述

附加固态硬盘，适用于使用 LPW11 的 R&S®ZNBT

Windows 10 IoT 企业版 2016 LTSB（64 位）

R&S®ZNBT-B19

订单号码 1332.9283.13

描述

附加可移动固态硬盘，适用于使用 LPW11 的 R&S®ZNBT

Windows 10 IoT 企业版 2021 LTSC（64 位）

R&S®ZNBT-B4

订单号码 1332.9477.02

描述

精密频率参考

R&S®ZNBT-B81

订单号码 1332.9502.02

描述

直流输入

R&S®ZNBT-USY

订单号码 1328.8857.02

描述

R&S®ZNBT 合成器升级

R&S®ZNBT-U20

订单号码 1338.9262.02

描述

Windows 升级，适用于使用 LPW10 的 R&S®ZNBT，包括 512 GB 固态硬盘和 LPW11

Windows 10 IoT 企业版 2021 LTSC（64 位）

R&S®ZNBT-U21

订单号码 1338.9279.02

描述

Windows 升级，适用于使用 LPW11 的 R&S®ZNBT，包括 512 GB SSD

Windows 10 IoT 企业版 2021 LTSC（64 位）

R&S®ZZA-KN5

订单号码 1175.3040.00

描述

19" 机架适配器

R&S®ZN-Z15

订单号码 1325.5905.02

描述

外部 RFFE GPIO 接口 (MIPI)
包括一个 R&S®ZN-Z25 接口电缆适配器

R&S®ZN-Z15

订单号码 1325.5905.03

描述

外部 RFFE GPIO 接口 (MIPI)
包含电压和电流测量，包括一个 R&S®ZN-Z25 接口电缆适配器

R&S®ZNBT-Z14

订单号码 1326.6640.05

描述

外部处理器 I/O 接口

R&S®ZN-Z25

订单号码 1334.3424.02

描述

适用于 R&S®ZN-Z15 RFFE GPIO 接口的附加接口电缆

（包括适配器）

软件选件

产品

描述

R&S®ZNBT-K2

订单号码 1318.8425.02

描述

时域分析 (TDR)

R&S®ZNBT-K20

订单号码 1319.4400.02

描述

扩展时域分析（带眼图）

R&S®ZNBT-K3

订单号码 1350.5063.02

描述

故障点距离 (DTF)

R&S®ZNBT-K4

订单号码 1318.8431.02

描述

变频

R&S®ZNBT-K14

订单号码 1318.8448.02

描述

互调测量

需要 R&S®ZNBT-K4

R&S®ZNBT-K17

订单号码 1318.8454.02

描述

10 MHz 接收机带宽

R&S®ZNBT-K19

订单号码 1319.4000.02

描述

1 mHz 频率分辨率

R&S®ZNBT-K27

订单号码 1328.8840.02

描述

脉冲源

R&S®ZNBT-K30

订单号码 1332.8406.02

描述

Noise figure measurement

R&S®ZNBT-K100

订单号码 1338.9340.02

描述

SNP 助手

R&S®ZNBT-K210

订单号码 1328.8634.02

描述

基于 IEEE 370 的 EAZY 去嵌 (EZD)

适用于 R&S®ZNBT；

R&S®ZNBT-K220

订单号码 1328.8640.02

描述

依据 IEEE 370 的现场去嵌 (ISD)

适用于 R&S®ZNBT；

R&S®ZNBT-K230

订单号码 1328.8657.02

描述

智能夹具去嵌 (SFD)

适用于 R&S®ZNBT；

R&S®ZNBT-K231

订单号码 1328.8663.02

描述

Delta-L 4.0 PCB 特征描述

适用于 R&S®ZNBT；

R&S®ZNBT-K980

订单号码 1338.8989.02

描述

HUMS 软件选件

健康与使用监控服务，适用于 R&S®ZNBT

R&S®ZN-ZTW 力矩扳手

产品

描述

R&S®ZN-ZTW

订单号码 1328.8534.10

描述

力矩扳手，0.45 Nm

用于 1.0 mm 连接器，6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.11

描述

力矩扳手，0.23 Nm 连接力矩

用于 1.0 mm 连接器，6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.12

描述

力矩扳手，0.34 Nm

用于 1.0 mm 连接器，6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.19

描述

力矩扳手，0.9 Nm

R&S®ZN-ZTW

订单号码 1328.8534.35

描述

力矩扳手，0.9 Nm

Torque Wrench for 3.5/2.92/2.4/1.85 mm connectors with 8 mm width across flats, 0.9 Nm coupling torque

R&S®ZN-ZTW

订单号码 1328.8534.71

描述

力矩扳手，1.5 Nm

用于 N 型连接器，20 mm 开口宽度

衰减器和限幅器

产品

描述

R&S®DNF

订单号码 0272.4010.50

描述

衰减器

0 Hz 至 12.4 GHz，阳性/阴性 3 dB，2 W

R&S®DNF

订单号码 0272.4110.50

描述

衰减器

0 Hz 至 12.4 GHz，阳性/阴性 6 dB，2 W

R&S®DNF

订单号码 0272.4210.50

描述

衰减器

0 Hz 至 12.4 GHz，阳性/阴性 10 dB，1 W

R&S®RBU50

订单号码 1073.8695.03

描述

大功率衰减器，50 W

0 Hz 至 2 GHz

R&S®DNF

订单号码 0272.4310.50

描述

衰减器

0 Hz 至 12.4 GHz，阳性/阴性 20 dB，1 W

R&S®RBU50

订单号码 1073.8695.06

描述

大功率衰减器，50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.20

描述

大功率衰减器，50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.10

描述

大功率衰减器，50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.30

描述

大功率衰减器，50 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.03

描述

大功率衰减器，100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.06

描述

大功率衰减器，100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.10

描述

大功率衰减器，100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.20

描述

大功率衰减器，100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.30

描述

大功率衰减器，100 W

0 Hz 至 2 GHz

R&S®RDL50

订单号码 1035.1700.52

描述

大功率衰减器，50 W

0 Hz 至 6 GHz，20 dB

R&S®ZN-B13

订单号码 1303.7840.02

描述

50 Ω 宽带限幅器

端接及匹配件

产品

描述

R&S®RNB

订单号码 0272.4910.50

描述

终端，50 Ω

1 W，DC 至 4 GHz，N 型阳性

R&S®RNA

订单号码 0272.4510.50

描述

精密终端，75 Ω

1 W，DC 至 3 GHz，N 型阳性

R&S®RAU

订单号码 0200.0019.55

描述

特高频终端，50 Ω

0 Hz 至 2 GHz，100 W，N 型阴性

R&S®RAD

订单号码 0289.8966.00

描述

引线终端，50 Ω

0.5 W，DC 至 1 GHz，BNC（阳性/阴性）

R&S®RAD50

订单号码 0844.9352.02

描述

引线终端，50 Ω

2 W，DC 至 500 MHz，BNC（阳性/阴性）

R&S®RAM

订单号码 0358.5414.02

描述

匹配件，75 Ω，L 型

双向，0 Hz 至 2.7 GHz，N 型阴性连接器/N 型阳性连接器，负载容量 2 W，L 型

R&S®RAZ

订单号码 0358.5714.02

描述

匹配件，75 Ω，串联电阻器 25 Ω

0 Hz 至 2.7 GHz

R&S®RAZ

订单号码 0358.5714.03

描述

匹配件 50/75 Ω，串联电阻器 25 Ω

0 Hz 至 3.3 GHz

电桥、功分器和接线盒

产品

描述

R&S®RVZ

订单号码 0800.6612.52

描述

功分器，2 x 50 Ω

0 Hz 至 2.7 GHz

R&S®ZV-Z1227

订单号码 1307.0886.02

描述

双向 Wilkinson 功率分配器

4 GHz 至 27 GHz

R&S®ZV-Z1228

订单号码 3626.4937.02

描述

脉冲星四路功率分配器，5 GHz 至 27 GHz

5 GHz 至 27 GHz

适配器

产品

描述

R&S®ZV-Z1218

订单号码 1314.5380.00

描述

SMA 适配器，阳性/阴性，角形

0 Hz 至 18 GHz

R&S®ZV-Z1118

订单号码 1314.5373.00

描述

SMA 适配器，阳性/阳性，角形

0 Hz 至 18 GHz

R&S®WCA70

订单号码 1324.5001.02

描述

波导同轴适配器，WR15 转 1.85 mm（阳性）
50 GHz 至 75 GHz

R&S®WCA75

订单号码 3592.6727.02

描述

波导同轴适配器，WR15 转 1 mm（阳性）

R&S®WCA75

订单号码 3592.6733.02

描述

波导同轴适配器，WR15 转 1 mm（阴性）

R&S®WCA75

订单号码 3626.1044.02

描述

波导同轴适配器，WR15 转 1 mm（阴性）

50 GHz 至 75 GHz

R&S®WCA75

订单号码 3626.1044.03

描述

波导同轴适配器，WR15 转 1 mm（阳性）

50 GHz 至 75 GHz

R&S®WCA90

订单号码 3626.1050.02

描述

波导同轴适配器，WR12 转 1 mm（阴性）

60 GHz 至 90 GHz

R&S®WCA90

订单号码 3626.1050.03

描述

波导同轴适配器，WR12 转 1 mm（阳性）

60 GHz 至 90 GHz

R&S®WCA110

订单号码 3626.1067.02

描述

波导同轴适配器，WR10 转 1 mm（阴性）

75 GHz 至 110 GHz

R&S®WCA110

订单号码 3626.1067.03

描述

波导同轴适配器，WR10 转 1 mm（阳性）

75 GHz 至 110 GHz

相关视频

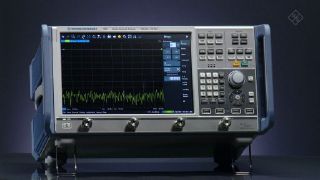

R&S®ZNB: solid performance for general purpose applications
