R&S®ZNB 矢量网络分析仪

在速度、动态范围及易操作性方面独占鳌头。

R&S®ZNB 矢量网络分析仪
打开灯箱
R&S®ZNB 矢量网络分析仪
打开灯箱
R&S®ZNB 矢量网络分析仪
打开灯箱
R&S®ZNB 矢量网络分析仪
打开灯箱
R&S®ZNB vector network analyzer, Front view R&S®ZNB vector network analyzer, Back view R&S®ZNB vector network analyzer, Hero view R&S®ZNB Vector network analyzer, Front view

主要特点

  • 频率范围介于 9 kHz 至 40 GHz
  • 2 或 4 个端口
  • 最高 140 dB 的宽动态范围
  • 扫描时间短暂,比如扫描 401 个点仅需 4 ms
  • 98 dB 的较宽功率扫描范围
  • 3 年延长保修

在速度、动态范围及易操作性方面独占鳌头

多功能仪器可用于多种应用

网络分析仪的频率范围介于 9 kHz 至 4.5 GHz/8.5 GHz 和 100 kHz 至 20 GHz/40 GHz,专用于移动无线电、电子产品以及航空航天和国防行业中的广泛应用,同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频器、滤波器、连接器和电缆等射频组件的开发、生产和维修应用。

特性和优点

射频性能

为满足最高标准而设计

R&S®ZNB 接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&S®ZNB 基本单元一般提供 140 dB 动态范围。R&S®ZNB8-B5x 选件可将动态范围扩展至最高 150 dB,以用于端口间测量。分析仪可以测量 S 参数,幅度和相位漂移通常不足 0.01 dB/°C 和 0.15°/°C。
R&S®ZNB 经过校准后可在数天内执行精确测量,无需重新进行校准。

R&S®ZNB40 带四个端口。
打开灯箱

R&S®ZNB40 带四个端口。

多功能选件

便于轻松测量有源和无源射频器件的特性

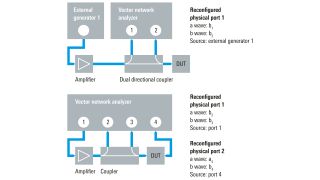

R&S®ZNB 提供丰富功能和选件,包括嵌入/去嵌特性、S 参数混合模式以进行均衡被测设备特性测量,以及重新定义 S 参数以灵活配置测试装置。分析仪还提供时域测量选件,包括眼图和使用两个独立内部发生器的变频测量。

打开灯箱

在生产中实现高吞吐量

快速测量并轻松控制外部组件

得益于出色的合成器稳定时间,R&S®ZNB 的测量时间极短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示,并将 LAN 或 IEC/IEEE 数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。RFFE GPIO、GPIB 或处理器 I/O 等集成式控制接口能够轻松控制模块或外部零件处理器。

RFFE GPIO 接口配置菜单
打开灯箱

RFFE GPIO 接口配置菜单

多端口测量

最多可测量 48 个端口

R&S®ZNB 和各种开关矩阵组成综合全面的解决方案,支持最多 48 个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量,能够测定多端口被测设备的所有 S 参数。自动校准单元最多带 24 个端口,能够快速准确地校准装置。

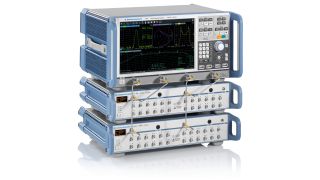

R&S®ZNB 配备两个 R&S®ZN-Z84
打开灯箱

R&S®ZNB 配备两个 R&S®ZN-Z84

借助附件构建完整的解决方案

用于校准、验证和各种测量的不同附件

  • 机械校准和验证套件
  • 自动校准单元
  • 测试电缆
  • 力矩扳手
  • 支持 R&S®NRP 功率探头系列
  • 另有更多优点

打开灯箱

可用型號

可用型號
型号
端口
频率
连接器

R&S®ZNB4 -New

订单号码 1334.3330.22

端口
2
频率
4.5 GHz
连接器
N 型(阴性)

R&S®ZNB4 -New

订单号码 1334.3330.24

端口
4
频率
4.5 GHz
连接器
N 型(阴性)

R&S®ZNB8 -New

订单号码 1334.3330.42

端口
2
频率
8 GHz
连接器
N 型(阴性)

R&S®ZNB8 -New

订单号码 1334.3330.44

端口
4
频率
8 GHz
连接器
N 型(阴性)

R&S®ZNB20 -New

订单号码 1334.3330.62

端口
2
频率
20 GHz
连接器
3.5 mm(阳性)

R&S®ZNB20 -New

订单号码 1334.3330.64

端口
4
频率
20 GHz
连接器
3.5 mm(阳性)

R&S®ZNB40-high out. power

订单号码 1311.6010.72

端口
2
频率
40 GHz
连接器
2.92 mm(阳性)

R&S®ZNB40

订单号码 1311.6010.82

端口
2
频率
40 GHz
连接器
2.92 mm(阳性)

R&S®ZNB40

订单号码 1311.6010.84

端口
4
频率
40 GHz
连接器
2.92 mm(阳性)

可用选项

接收机步进衰减器
产品
描述
R&S®ZNB4-B31

订单号码 1316.0185.02

描述

接收机步进衰减器,端口 1,适用于 R&S®ZNB4;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB4-B32

订单号码 1316.0179.02

描述

接收机步进衰减器,端口 2,适用于 R&S®ZNB4;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB4-B33

订单号码 1316.0262.02

描述

接收机步进衰减器,端口 3,适用于 R&S®ZNB4;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB4-B34

订单号码 1316.0433.02

描述

接收机步进衰减器,端口 4,适用于 R&S®ZNB4;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB8-B31

订单号码 1316.0191.02

描述

接收机步进衰减器,端口 1,适用于 R&S®ZNB8;

频率范围:9 kHz 至 8.5 GHz

R&S®ZNB8-B32

订单号码 1316.0204.02

描述

接收机步进衰减器,端口 2,适用于 R&S®ZNB8;

频率范围:9 kHz 至 8.5 GHz

R&S®ZNB8-B33

订单号码 1316.0162.02

描述

接收机步进衰减器,端口 3,适用于 R&S®ZNB8;

频率范围:9 kHz 至 8.5 GHz

R&S®ZNB8-B34

订单号码 1316.0440.02

描述

接收机步进衰减器,端口 4,适用于 R&S®ZNB8;

频率范围:9 kHz 至 8.5 GHz

内部信号源
产品
描述
R&S®ZNB-B2

订单号码 1317.7954.02

描述

适用于四端口 R&S®ZNB4/R&S®ZNB8 的附加内部发生器

需要 R&S®ZNB 四端口型号

R&S®ZNB20-B2

订单号码 1317.8980.02

描述

适用于四端口 R&S®ZNB20 的附加内部发生器;

需要 R&S®ZNB 四端口型号

R&S®ZNB40-B2

订单号码 1332.8129.02

描述

适用于四端口 R&S®ZNB40 的附加内部发生器;

需要 R&S®ZNB 四端口型号

扩展功率范围
产品
描述
R&S®ZNB4-B22

订单号码 1316.0210.02

描述

适用于双端口 R&S®ZNB4 的扩展功率范围;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB4-B24

订单号码 1316.0233.02

描述

适用于四端口 R&S®ZNB4 的扩展功率范围;

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB8-B22

订单号码 1316.0227.02

描述

适用于双端口 R&S®ZNB8 的扩展功率范围;

R&S®ZNB8-B24

订单号码 1316.0240.02

描述

适用于四端口 R&S®ZNB8 的扩展功率范围;

R&S®ZNB20-B22

订单号码 1317.8950.02

描述

适用于双端口 R&S®ZNB20 的扩展功率范围;

频率范围:100 kHz 至 20 GHz

R&S®ZNB20-B24

订单号码 1317.8967.02

描述

适用于四端口 R&S®ZNB20 的扩展功率范围;

频率范围:100 kHz 至 20 GHz

R&S®ZNB40-B22

订单号码 1317.8973.02

描述

适用于双端口 R&S®ZNB40 的扩展功率范围;

频率范围:100 kHz/10 MHz 至 40 GHz

R&S®ZNB40-B24

订单号码 1332.8112.02

描述

适用于四端口 R&S®ZNB40 的扩展功率范围;

频率范围:100 kHz 至 40 GHz

扩展动态范围
产品
描述
R&S®ZNB4-B52

订单号码 1319.4975.02

描述

适用于 R&S®ZNB4 双端口仪器的扩展动态范围

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB4-B54

订单号码 1319.4981.02

描述

适用于 R&S®ZNB4 四端口仪器的扩展动态范围

频率范围:9 kHz 至 4.5 GHz

R&S®ZNB8-B52

订单号码 1319.4998.02

描述

适用于 R&S®ZNB8 双端口仪器的扩展动态范围

频率范围:9 kHz 至 8.5 GHz

R&S®ZNB8-B54

订单号码 1319.5007.02

描述

适用于 R&S®ZNB8 四端口仪器的扩展动态范围

频率范围:9 kHz 至 8.5 GHz

其他
产品
描述
R&S®ZNB-B1

订单号码 1316.1700.02

描述

适用于双端口 R&S®ZNB 的偏置器;

频率范围:100 kHz 至 4.5/8.5 GHz

R&S®ZNB-B1

订单号码 1316.1700.04

描述

适用于四端口 R&S®ZNB 的偏置器;

频率范围:100 kHz 至 4.5/8.5 GHz

R&S®ZNB-B4

订单号码 1316.1769.02

描述

精密频率参考

R&S®ZNB-B10

订单号码 1311.5995.02

描述

GPIB 接口

仅适用于第一代 ZNB (1311.6010.xx)

R&S®ZNB-B10

订单号码 1311.5995.04

描述

GPIB Interface

Only for ZNB 2nd Generation (1334.3330.xx)

R&S®ZNB-B12

订单号码 1319.5088.02

描述

设备控制

用于直接控制 R&S®ZN-Z84 矩阵

R&S®ZN-B121

订单号码 1323.9290.00

描述

直接控制电缆

R&S®ZN-B14

订单号码 1316.2459.05

描述

处理器 I/O

(通用接口)

R&S®ZN-B15

订单号码 1323.9355.02

描述

RFFE GPIO 接口

不能与 R&S®ZNB-B1 和第二代 ZNB (1334.3330.xx) 一起使用

R&S®ZN-B15

订单号码 1323.9355.03

描述

RFFE GPIO 接口

不能与 R&S®ZNB-B1 和第二代 ZNB (1334.3330.xx) 一起使用

R&S®ZNB-B19

订单号码 1323.9490.07

描述

附加可移动硬盘,64 位

R&S®ZNB-B19

订单号码 1323.9490.10

描述

附加可移动硬盘,64 位,适用于 LPW11

R&S®ZNB-B19

订单号码 1334.3860.02

描述

附加可移动固态硬盘,64 位,适用于 LPW11

R&S®ZNB-B19

订单号码 1334.3860.03

描述

附加可移动固态硬盘,64 位,包含 Win10

适用于第二代 R&S®ZNB (1334.3330.xx)

R&S®ZNB-B81

订单号码 1316.0004.02

描述

直流输入

R&S®ZN-Z15

订单号码 1325.5905.02

描述

外部 RFFE GPIO 接口 (MIPI)
包括一个 R&S®ZN-Z25 接口电缆适配器

R&S®ZN-Z15

订单号码 1325.5905.03

描述

外部 RFFE GPIO 接口 (MIPI)
包含电压和电流测量,包括一个 R&S®ZN-Z25 接口电缆适配器

R&S®ZN-Z25

订单号码 1334.3424.02

描述

适用于 R&S®ZN-Z15 RFFE GPIO 接口的附加接口电缆

(包括适配器)

R&S®ZZA-KN5

订单号码 1175.3040.00

描述

19" 机架适配器

R&S®ZN-Z28

订单号码 1326.6605.02

描述

半刚性电缆 N 型(阳性)/3.5 mm(阳性),10 MHz 至 8.5 GHz

将两个 2xN R&S®ZN-Z84 连接到四端口 R&S®ZNB4 或 R&S®ZNB8;

R&S®ZNB-U10

订单号码 1334.4450.02

描述

适用于 R&S®ZNB 的升级套件,从 Win7 升级到 Win10;

包括 256 GB 固态硬盘

R&S®ZNB-U11

订单号码 1332.8329.02

描述

适用于 R&S®ZNB 的升级套件,从 LPW10 升级到 LPW11;

CPU 升级,包括 固态硬盘和 Win10 操作系统

R&S®ZNB-U64

订单号码 1326.8066.64

描述

升级套件,64 位

软件选件
产品
描述

订单号码 1316.0156.02

描述

时域 (TDR)

R&S®ZNB-K20

订单号码 1326.8072.02

描述

扩展时域分析

R&S®ZNB-K3

订单号码 1350.5057.02

描述

故障点距离

订单号码 1316.2994.02

描述

变频

R&S®ZNB-K14

订单号码 1317.8373.02

描述

互调测量

R&S®ZNB-K17

订单号码 1316.1881.02

描述

10 MHz 接收机带宽

R&S®ZNB-K19

订单号码 1317.8573.02

描述

频率分辨率 1 mHz

R&S®ZNB-K210

订单号码 1328.8592.02

描述

基于 IEEE 370 的 EAZY 去嵌 (EZD)

适用于 R&S®ZNB;

R&S®ZNB-K220

订单号码 1328.8605.02

描述

依据 IEEE 370 的现场去嵌 (ISD)

适用于 R&S®ZNB;

R&S®ZNB-K230

订单号码 1328.8611.02

描述

智能夹具去嵌 (SFD)

适用于 R&S®ZNB;

R&S®ZNB-K231

订单号码 1328.8628.02

描述

Delta-L 4.0 PCB 特征描述

适用于 R&S®ZNB;

R&S®ZNB-K50

订单号码 3644.5977.02

描述

实时测量不确定度分析

适用于 R&S®ZNB。需要使用瑞士联邦计量科学研究所 (METAS) 软件 VNA tools(可通过 METAS 网站免费下载)

R&S®ZNB-K50P

订单号码 1338.1810.02

描述

实时测量不确定度分析

适用于 R&S®ZNB。包含预先安装的瑞士联邦计量科学研究所 (METAS) 软件 VNA Tools

R&S®ZNB-K980

订单号码 1350.5305.02

描述

HUMS 软件选件

健康与使用监控服务,适用于 R&S®ZNB(软件许可)

ZN-ZTW 力矩扳手
产品
描述
R&S®ZN-ZTW

订单号码 1328.8534.10

描述

力矩扳手,0.45 Nm

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.11

描述

力矩扳手,0.23 Nm 连接力矩

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.12

描述

力矩扳手,0.34 Nm

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.19

描述

力矩扳手,0.9 Nm

R&S®ZN-ZTW

订单号码 1328.8534.35

描述

力矩扳手,0.9 Nm

R&S®ZN-ZTW

订单号码 1328.8534.71

描述

力矩扳手,1.5 Nm

用于 N 型连接器,20 mm 开口宽度

衰减器和限幅器
产品
描述
R&S®DNF

订单号码 0272.4010.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 3 dB,2 W

R&S®DNF

订单号码 0272.4110.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 6 dB,2 W

R&S®DNF

订单号码 0272.4210.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 10 dB,1 W

R&S®DNF

订单号码 0272.4310.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 20 dB,1 W

R&S®RBU50

订单号码 1073.8695.03

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.06

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.20

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.10

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.30

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.03

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.06

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.10

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.20

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RDL50

订单号码 1035.1700.52

描述

大功率衰减器,50 W

0 Hz 至 6 GHz,20 dB

R&S®RBU100

订单号码 1073.8495.30

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®ZN-B13

订单号码 1303.7840.02

描述

50 Ω 宽带限幅器

端接及匹配件
产品
描述
R&S®RNA

订单号码 0272.4510.50

描述

精密终端,75 Ω

1 W,DC 至 3 GHz,N 型阳性

R&S®RNB

订单号码 0272.4910.50

描述

终端,50 Ω

1 W,DC 至 4 GHz,N 型阳性

R&S®RAU

订单号码 0200.0019.55

描述

特高频终端,50 Ω

0 Hz 至 2 GHz,100 W,N 型阴性

R&S®RAD

订单号码 0289.8966.00

描述

引线终端,50 Ω

0.5 W,DC 至 1 GHz,BNC(阳性/阴性)

R&S®RAM

订单号码 0358.5414.02

描述

匹配件,75 Ω,L 型

双向,0 Hz 至 2.7 GHz,N 型阴性连接器/N 型阳性连接器,负载容量 2 W,L 型

R&S®RAD50

订单号码 0844.9352.02

描述

引线终端,50 Ω

2 W,DC 至 500 MHz,BNC(阳性/阴性)

R&S®RAZ

订单号码 0358.5714.02

描述

匹配件,75 Ω,串联电阻器 25 Ω

0 Hz 至 2.7 GHz

R&S®RAZ

订单号码 0358.5714.03

描述

匹配件 50/75 Ω,串联电阻器 25 Ω

0 Hz 至 3.3 GHz

电桥、功分器和接线盒
产品
描述
R&S®RVZ

订单号码 0800.6612.52

描述

功分器,2 x 50 Ω

0 Hz 至 2.7 GHz

R&S®ZV-Z1227

订单号码 1307.0886.02

描述

双向 Wilkinson 功率分配器

4 GHz 至 27 GHz

R&S®ZV-Z1228

订单号码 3626.4937.02

描述

脉冲星四路功率分配器,5 GHz 至 27 GHz

5 GHz 至 27 GHz

适配器
产品
描述
R&S®ZV-Z1218

订单号码 1314.5380.00

描述

SMA 适配器,阳性/阴性,角形

0 Hz 至 18 GHz

R&S®ZV-Z1118

订单号码 1314.5373.00

描述

SMA 适配器,阳性/阳性,角形

0 Hz 至 18 GHz

R&S®WCA70

订单号码 1324.5001.02

描述

波导同轴适配器,WR15 转 1.85 mm(阳性)
50 GHz 至 75 GHz

R&S®WCA75

订单号码 3592.6727.02

描述

波导同轴适配器,WR15 转 1 mm(阳性)

R&S®WCA75

订单号码 3592.6733.02

描述

波导同轴适配器,WR15 转 1 mm(阴性)

R&S®WCA75

订单号码 3626.1044.02

描述

波导同轴适配器,WR15 转 1 mm(阴性)

50 GHz 至 75 GHz

R&S®WCA75

订单号码 3626.1044.03

描述

波导同轴适配器,WR15 转 1 mm(阳性)

50 GHz 至 75 GHz

R&S®WCA90

订单号码 3626.1050.02

描述

波导同轴适配器,WR12 转 1 mm(阴性)

60 GHz 至 90 GHz

R&S®WCA110

订单号码 3626.1067.02

描述

波导同轴适配器,WR10 转 1 mm(阴性)

75 GHz 至 110 GHz

R&S®WCA90

订单号码 3626.1050.03

描述

波导同轴适配器,WR12 转 1 mm(阳性)

60 GHz 至 90 GHz

R&S®WCA110

订单号码 3626.1067.03

描述

波导同轴适配器,WR10 转 1 mm(阳性)

75 GHz 至 110 GHz

相关视频

R&S®ZNB:性能卓越,用途广泛

本视频展示一种典型测量任务,并演示如何使用 R&S®ZNB 矢量网络分析仪轻松完成此任务。R&S®ZNB 矢量网络分析仪具有可靠的射频性能,可满足日常应用需求。

5月 07, 2021

集成式去嵌软件

为了尽量精确使用夹具测量各种组件的特性,R&S®ZNB 在 R&S®ZNB 固件中集成了若干符合行业标准的去嵌工具

5月 07, 2021

多点触摸概念

R&S®ZNB 具备多点触摸功能,确保顺畅、轻松地操作仪器。

5月 07, 2021

以被测设备为中心的独特操作

R&S®ZNB 采用以被测设备为中心的独特操作概念。这有助于用户重点关注被测设备及其特性,并便于设置测量。

5月 07, 2021

丰富的测量选件

R&S®ZNB 矢量网络分析仪具备丰富的测量选件。

5月 07, 2021

性能卓越,用途广泛

R&S®ZNB 矢量网络分析仪具有可靠的射频性能,可满足日常应用需求。

5月 07, 2021

多通道接收机的到达角模拟

本视频展示了如何在 R&S®Pulse Sequencer 脉冲序列生成软件中定义测向场景,并在幅度、延迟和相位经过校正的四通道 R&S®SMW200A 装置中回放该场景。

12月 09, 2020

R&S®SMW200A——射频端口校正——入门手册

本视频展示了如何设置 R&S®SMW200A 矢量信号发生器并结合使用 SMW-K545 射频端口校正选件和 RFPAL PC 软件,以在多端口被测设备的输入端生成多个幅度、延迟和相位经过校正的信号。

12月 09, 2020

网络分析仪产品组合

网络分析仪

更多信息

变频器

更多信息

需要更多信息。

如果您有任何疑问或需要了解更多信息,请填写此表格,我们会尽快回复您。

我同意通过以下方式接收罗德与施瓦茨提供的信息:

推广许可

这意味着什么?

我同意,在网站Imprint中提到的Rohde & Schwarz GmbH & Co. KG和罗德与施瓦茨实体及分支机构 可出于营销和广告之目的(例如提供特价优惠和折扣促销信息)而通过选定渠道(电子邮件或邮政信件)与我联系并提供相关信息,包括但不限于测试与测量、安全通信、监测与网络测试、广播电视与媒体以及网络安全领域的产品和解决方案相关信息

您的权利

您可以随时发送电子邮件至 news@rohde-schwarz.com 撤销此同意声明,邮件主题注明“Unsubscribe”即可。此外,我们发送给您的每一封电子邮件中都含有电子邮件取消订阅链接。有关个人数据使用和撤销程序的详情,请参阅“隐私声明”

你的申请已提交,我们稍后会联系您。
An error is occurred, please try it again later.
大体信息,法律信息

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

Terms & Conditions of the Prize Draw 10 years Rohde & Schwarz oscilloscopes

1. The prize draw “10 years Rohde & Schwarz oscilloscopes” (herein referred to as “Draw”) is organized by Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0 (herein referred to as “R&S).

2. All participators can register to the draw during January 01, 2020 to December 31, 2020 with their name, company name and business e-mail.

3. Participation is free of charge and not dependent on the purchase of goods or services.

4. The draw is only open to legal entities and only the legal entities are able to win the prizes. An individual person is not allowed to participate on its own name and its own account but as a representative of a legal entity filing the participation form in the name of and on behalf of the legal entity.

5. The prizes to win are 1 of 10 R&S®RTB2000 within the time frame January 1, 2020 to December 31, 2020:

Prize: 1x R&S®RTB2000 Digital Oscilloscope

6. The draw takes place at Rohde & Schwarz headquarters, Muehldorstrasse 15, 81671 Munich. The winner of the prizes will be informed by e-mail within 5 (5) working days.

7. The authorized representative of the legal entity shall inform Rohde & Schwarz about the acceptance of the price. In case of the denial of the acceptance, or no answer within two (2) weeks, a new winner will be drawn. If no winner can be determined within four (4) weeks, the draw ends and the prize forfeit.

8. R&S’ employees and members of their families and also person being familiar with the process of the draw and members of their families are excluded from filling the participation form.

9. No cash equivalent or exchange of prizes is allowed. Prizes are non-transferable. All taxes, levies, duties, fees and other charges levied in the participant´s country shall be borne by the participant.

10. Personal data will be processed only for the purpose of this prize draw and deleted four (4) weeks after the draw, if not agreed otherwise.

11. Any Participant who does not comply with these Terms & Conditions may be disqualified by R&S from this Competition. In such cases, prizes can also be withdrawn retrospectively. In case a prize is withdrawn retrospectively due to the non-compliance with these Terms & Conditions, it shall be returned by the respective participant at his cost to R&S’ address mentioned under Nr.1 and a new winner will be drawn.

12. The participants cannot claim the prizes of this draw and no legal recourse is permitted in this respect.

13. The draw and any contractual relationship arising therefrom between R&S and the respective participant shall be governed by and construed in accordance with the laws of Germany, without any recourse to the conflict of laws. The courts of Munich, Germany, shall have exclusive jurisdiction in case of any disputes arising directly or indirectly from the participation in this Competition.
