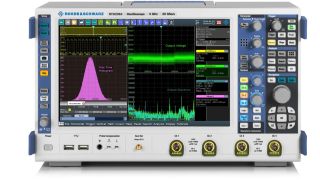

R&S®RTO2000 Oscilloscope, Front viewR&S®RTO2000 Oscilloscope, Front viewR&S®RTO2000 Oscilloscope, Side viewR&S®RTO2000 Oscilloscope, Hero viewR&S®RTO2000 Oscilloscope, Application Image

主要特点

  • 带宽:600 MHz 至 6 GHz
  • 最大采样率:20 Gsample/s
  • 最大存储深度:2 Gsample
  • 最高 16 位垂直分辨率
  • MSO:16 个可选数字通道,可升级更新

聚焦 EUR 14,400

  • 示波器 10 年发展历程
  • 示波器促销
  • 3 年延长保修
  • HD 16 位
  • 多域图标

专为应对多域测量挑战而设计

RTO®2000 系列示波器具备 600 MHz 至 6 GHz 带宽,在时域和频域测试方面遥遥领先。借助卓越的信号保真度、高达 1 百万波形/秒的波形捕获率以及最高 16 位垂直分辨率,您可以快速准确地执行测量。电容式触摸屏配备 SmartGrid,使用简单直观。

  • 波形捕获率高达 1 百万波形/秒,可快速查找信号故障
  • 2 Gsample 存储深度,可分析长序列
  • 最高 16 位垂直分辨率
  • 多通道频谱分析

特性和优点

卓越性能

一流的示波器性能

  • 极低噪声实现精确测量
  • 波形捕获率高达 1 百万波形/秒,可快速查找信号故障
  • 最高 16 位垂直分辨率,轻松查看信号细节
  • 触发所有可见信号细节
  • 借助集成式频谱分析查看射频信号

HD 模式下最高 16 位垂直分辨率,轻松查看信号细节。
打开灯箱

HD 模式下最高 16 位垂直分辨率,轻松查看信号细节。

广泛的功能

  • 行业领先的 2 Gsample 深存储
  • 首款同时支持时域和频域的区域触发功能
  • 分析之前的采集波形——历史缓存中的波形随时可调取
  • 深度信号分析工具

首款同时支持时域和频域的区域触发功能。
打开灯箱

首款同时支持时域和频域的区域触发功能。

高级用户界面

优化触摸操作

  • 12.1' 高分辨率电容式触摸屏,支持手势操作
  • 使用 R&S®SmartGrid 技术轻松自定义波形显示
  • 快速访问重要工具
  • 通过颜色编码明确操作
  • 用于快速设置分析功能的应用面板

轻点手指,即可轻松选择并激活功能。轻松拖放信号位置,使用手势操作进行缩放。
打开灯箱

轻点手指,即可轻松选择并激活功能。轻松拖放信号位置,使用手势操作进行缩放。

电源测量

专为电源测量而设计

  • 最高 16 位分辨率,轻松查看电源信号细节
  • 使用业内操作最快捷的示波器分析偶发干扰
  • 适用于电源测量的完整探头产品系列

在电源测量中,高动态信号的最微小细节也至关重要。借助最高 16 位分辨率,以前无法查看的信号变得清晰可见。
打开灯箱

在电源测量中,高动态信号的最微小细节也至关重要。借助最高 16 位分辨率,以前无法查看的信号变得清晰可见。

多域

专为应对多域测量挑战而设计

  • MSO 分析:在同类仪器中遥遥领先
  • 高分辨率:最高 16 位分辨率,可查看更多细节
  • 频谱分析
  • EMI 调试
  • 信号分析
  • 集成式任意波形发生器
  • 串行协议:轻松触发和解码
  • 自动化一致性测试
  • 带高级抖动分析的信号完整性测量

混合信号选件可使 R&S®RTO2000 数字示波器成为具有 16 个数字通道、易于使用的混合信号示波器 (MSO)。
打开灯箱

混合信号选件可使 R&S®RTO2000 数字示波器成为具有 16 个数字通道、易于使用的混合信号示波器 (MSO)。

可用型號

可用型號
型号
带宽
通道
采样率
最大存储深度
MSO 选件

R&S®RTO2002

订单号码 1329.7002.02

带宽
600 MHz
通道
2
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2004

订单号码 1329.7002.04

带宽
600 MHz
通道
4
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2012

订单号码 1329.7002.12

带宽
1 GHz
通道
2
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2014

订单号码 1329.7002.14

带宽
1 GHz
通道
4
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2022

订单号码 1329.7002.22

带宽
2 GHz
通道
2
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2024

订单号码 1329.7002.24

带宽
2 GHz
通道
4
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2032

订单号码 1329.7002.32

带宽
3 GHz
通道
2
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2034

订单号码 1329.7002.34

带宽
3 GHz
通道
4
采样率
10 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2044

订单号码 1329.7002.44

带宽
4 GHz
通道
4
采样率
20 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道

R&S®RTO2064

订单号码 1329.7002.64

带宽
6 GHz
通道
4
采样率
20 Gsample/s
最大存储深度
2 Gpts
MSO 选件
16 个数字通道
规格
垂直系统
模拟通道R&S®RTO2002/R&S®RTO2012
R&S®RTO2022/R&S®RTO2032
2
R&S®RTO2004/R&S®RTO2014
R&S®RTO2024/R&S®RTO2034
R&S®RTO2044/R&S®RTO2064
4
数字通道(可选)16
带宽 (-3 dB)R&S®RTO2002 和 R&S®RTO2004;600 MHz
R&S®RTO2012 和 R&S®RTO2014;1 GHz
R&S®RTO2022 和 R&S®RTO2024;2 GHz
R&S®RTO2032 和 R&S®RTO2034;3 GHz
R&S®RTO2044;4 GHz
R&S®RTO2064;四通道:4 GHz
双通道:6 GHz
上升时间R&S®RTO2002 和 R&S®RTO2004;583 ps
R&S®RTO2012 和 R&S®RTO2014;350 ps
R&S®RTO2022 和 R&S®RTO2024;175 ps
R&S®RTO2032 和 R&S®RTO2034;116 ps
R&S®RTO2044;100 ps
R&S®RTO2064;四通道:100 ps
双通道:76ps
输入阻抗50 Ω ± 1.5%
1 MΩ ± 1%(15 pF 时)(测量值)
输入灵敏度所有范围内均支持最大带宽50 Ω:1 mV/div 至 1 V/div,
500 μV 至 1 V(可选);
1 MΩ:1 mV/div 至 10 V/div,
500 μV 至 10 V(可选)
采集系统
实时采样率R&S®RTO200x/201x/202x/203x;每通道最大 10 Gsample/s
R&S®RTO2044/2064;四通道时最大 10 Gsample/s
双通道时最大 20 Gsample/s
采集存储标配,每通道/单通道激活R&S®RTO2000:双通道型号:50/100 Msample
R&S®RTO2000:四通道型号:50/200 Msample
最大升级(R&S®RTO-B110 选件),
每通道/单通道激活
R&S®RTO2000:双通道型号:1/2 Gsample
R&S®RTO2000:四通道型号:1/2 Gsample
最大波形捕获率连续采集并显示,
10 Gsample/s,1 ksample
1 000 000 波形/秒
超分段存储模式< 300 ns 盲区时间
抽取模式任意抽取模式和波形算法组合,每通道最多支持 3 种波形显示采样,峰值检测,高分辨率,
均方根
波形算法关闭,包络,平均
插值模式线性,sin(x)/x,采样和保持;
去嵌(选件)
水平系统
时基范围25 ps/div 至 10000 s/div
准确度(交付/校准后)交付/校准后
R&S®RTO-B4 选件
±5 ppm
±0.02 ppm
触发系统
标配触发类型边沿,毛刺,宽度,欠幅,窗口,超时,间隔,斜率,data2clock,码型,状态,串行码型,TV/视频
可选触发类型串行总线触发,区域触发
区域触发(选件)时域和频域最多 8 个多边形相交或不相交的逻辑组合:测量通道、频谱、数学运算
触发灵敏度触发迟滞定义可自动或手动调整
(0 div 至 5 div)
分析和测量功能
自动测量 47
光标测量 4
波形数学运算 高级(公式编辑器)
模板测试
模板生成高级(用户可配置,基于硬件)
逻辑分析仪 (MSO) 功能
数字输入通道 16
MSO 存储深度每通道的存储深度为 200 Mpts
MSO 带宽400 MHz
MSO 采样率每通道的采样率为 5 Gsample/s
通用数据
尺寸宽 x 高 x 深427 mm x 249 mm x 204 mm
(16.81 in x 9.8 in x 8.03 in)
重量9.6 kg (21.2 lbs)
显示屏12.1' LC TFT 电容式彩色触摸屏,
1280 x 800 像素 (XGA)
接口1 Gbps LAN,A 型:2 x USB 3.1,2 x USB 2.0;B 型:1 x USB 3.1,GPIB(选件),DVI 和 Display Port(用于外部监视器),外部触发,触发输出
操作系统Windows

可用选项

硬件选件
产品
描述

订单号码 1326.3558.02

描述

混合信号选件:16 个数字通道,5 GSa/s,400 MHz 带宽

为 R&S®RTO2000 示波器添加 16 个数字通道。(由 DSO 升级为 MSO)

订单号码 1333.0738.02

描述

适用于 R&S®RTO2000 的数字扩展端口

用于 R&S®RT-ZVC02 和 R&S®RT-ZVC04 硬件。包含在 R&S®RTO-B1 中

R&S®RTO-B4

订单号码 1304.8305.02

描述

OCXO 10 MHz

在校准后可增加时基精度 (±0.02 ppm)

订单号码 1329.7054.02

描述

任意波形发生器

增加双通道 500 MSample/s 波形发生器和 8 通道码型发生器

R&S®RTO-B7

订单号码 1333.2030.02

描述

适用于 R&S®RTO2000 示波器的 16 GHz 差分脉冲源

R&S®RTO-B10

订单号码 1304.8311.03

描述

GPIB 接口

添加 GPIB 接口

R&S®RTO-B19

订单号码 1329.7048.02

描述

附加固态硬盘

预装操作系统和示波器应用

内存升级
产品
描述
R&S®RTO-B101

订单号码 1329.7060.02

描述

内存升级至 100 Msample(四通道)、200 Msample(双通道)、400 Msample(单通道)

R&S®RTO-B102

订单号码 1329.7077.02

描述

内存升级至 200 Msample(四通道)、400 Msample(双通道)、800 Msample(单通道)

R&S®RTO-B104

订单号码 1329.7083.02

描述

内存升级至 400 Msample(四通道)、800 Msample(双通道)、800 Msample(单通道)

R&S®RTO-B110

订单号码 1329.7090.02

描述

内存升级至 1 Gsample(四通道)、2 Gsample(双通道)、2 Gsample(单通道)

带宽升级
产品
描述
R&S®RTO-B201

订单号码 1329.7102.02

描述

R&S®RTO2002/R&S®RTO2004 带宽升级至 1 GHz(包括校准)

R&S®RTO-B202

订单号码 1329.7119.02

描述

R&S®RTO2002/R&S®RTO2004 带宽升级至 2 GHz(包括校准)

R&S®RTO-B203

订单号码 1329.7125.02

描述

R&S®RTO2002/R&S®RTO2004 带宽升级至 3 GHz(包括校准)

R&S®RTO-B204

订单号码 1329.7131.02

描述

R&S®RTO2004 带宽升级至 4 GHz(包括校准)

R&S®RTO-B206

订单号码 1329.7148.02

描述

R&S®RTO2004 带宽升级至 6 GHz(包括校准)

R&S®RTO-B212

订单号码 1329.7154.02

描述

R&S®RTO2012/R&S®RTO2014 带宽升级至 2 GHz(包括校准)

R&S®RTO-B213

订单号码 1329.7160.02

描述

R&S®RTO2012/R&S®RTO2014 带宽升级至 3 GHz(包括校准)

R&S®RTO-B214

订单号码 1329.7177.02

描述

R&S®RTO2014 带宽升级至 4 GHz(包括校准)

R&S®RTO-B216

订单号码 1329.7183.02

描述

R&S®RTO2014 带宽升级至 6 GHz(包括校准)

R&S®RTO-B223

订单号码 1329.7190.02

描述

R&S®RTO2022/R&S®RTO2024 带宽升级至 3 GHz(包括校准)

R&S®RTO-B224

订单号码 1329.7202.02

描述

R&S®RTO2024 带宽升级至 4 GHz(包括校准)

R&S®RTO-B234

订单号码 1329.7225.02

描述

R&S®RTO2034 带宽升级至 4 GHz(包括校准)

一般分析
产品
描述

订单号码 1329.7419.02

描述

高分辨率模式。

订单号码 1329.7377.02

描述

抖动分析

订单号码 1329.7383.02

描述

时钟数据恢复

订单号码 1329.7425.02

描述

频谱分析

订单号码 1329.7431.02

描述

区域触发

订单号码 1329.7502.02

描述

电源分析

订单号码 1326.3058.02

描述

用于补偿通道效应的去嵌选件

订单号码 1326.3087.02

描述

TDR/TDT 分析

订单号码 1801.4832.02

描述

抖动分解

分解抖动成分,显示阶跃响应、直方图、综合眼图、频谱和误码率浴盆曲线

订单号码 1802.9450.02

描述

抖动和噪声分解

串行触发和解码
产品
描述

订单号码 1329.7260.02

描述

I²C/SPI 触发和解码

订单号码 1329.7277.02

描述

UART/RS232/422/485 触发和解码

订单号码 1329.7283.02

描述

CAN/LIN 触发和解码

订单号码 1329.7290.02

描述

FlexRay™ 触发和解码

订单号码 1329.7302.02

描述

I²S 触发和解码

订单号码 1329.7319.02

描述

MIL-1553 触发和解码

订单号码 1329.7325.02

描述

ARINC 429 触发和解码

订单号码 1329.7331.02

描述

以太网串行解码

订单号码 1329.7348.02

描述

CAN-FD 触发和解码

订单号码 1329.7354.02

描述

SENT 触发和解码

订单号码 1801.2846.02

描述

总线分析

订单号码 1329.7519.02

描述

MIPI RFFE 触发和解码

订单号码 1329.7525.02

描述

MIPI D-PHY 触发和解码

订单号码 1333.0267.02

描述

M-PHY 触发和解码

订单号码 1329.7531.02

描述

曼彻斯特编码/不归零编码的触发和解码

订单号码 1329.7548.02

描述

8b10b 触发和解码

订单号码 1329.7554.02

描述

MDIO 触发和解码

订单号码 1333.0596.02

描述

100BASE-T1 触发和解码

订单号码 1801.4503.02

描述

1000Base-T1 触发和解码;

订单号码 1329.7560.02

描述

USB 1.0/1.1/2.0/HSIC 触发和解码

订单号码 1326.3112.02

描述

USB 3.1 Gen 1 触发和解码

订单号码 1326.3135.02

描述

USB PD 触发和解码

订单号码 1337.9123.02

描述

USB-SSIC 触发和解码

订单号码 1326.2868.02

描述

SpaceWire 触发和解码

订单号码 1326.3741.02

描述

PCIe 1.1/2.0 触发和解码

订单号码 1326.3164.02

描述

CXPI 串行触发和解码

一致性测试
产品
描述

订单号码 1329.7454.02

描述

针对 USB 2.0 的自动化一致性测试解决方案

订单号码 1329.7460.02

描述

针对 10M/100M/1G-Base-T/节能以太网的自动化一致性测试解决方案

订单号码 1329.7477.02

描述

针对 2.5/5/10G-Base-T 以太网的自动化一致性测试解决方案

订单号码 1329.7483.02

描述

针对 100Base-T1/BroadR-Reach® 以太网的自动化一致性测试解决方案

订单号码 1329.7490.02

描述

针对 MIPI-D-PHY 的自动化一致性测试解决方案

订单号码 1326.0920.02

描述

针对 PCI Express Gen 1.1 与 2.0(数据率高达 2.5 Gbit/s)的自动化一致性测试

订单号码 1337.8591.02

描述

针对 1000BASE-T1 以太网的自动化一致性测试解决方案

订单号码 1801.4510.02

描述

10BASE-T1 以太网一致性测试

订单号码 1337.8891.02

描述

DDR3/DDR3L/LPDDR3 信号完整性调试和一致性测试软件

订单号码 1333.0444.02

描述

eMMC 自动化一致性测试解决方案

订单号码 1326.4419.02

描述

ScopeSuite 自动化

矢量信号分析
产品
描述

订单号码 1329.7360.02

描述

I/Q 软件接口

将调制信号转换为 I/Q 数据以供进一步处理。

R&S®FSPC

订单号码 1310.0002K02

描述

许可加密狗

R&S®VSE-K6

订单号码 1320.7516.06

描述

脉冲测量应用

R&S®VSE-K6A

订单号码 1345.1286.06

描述

多通道脉冲测量

R&S®VSE-K7

订单号码 1320.7539.06

描述

模拟调制分析(调幅/调频/调相)

针对单载波的调幅/调频/调相分析

R&S®VSE-K10

订单号码 1320.7574.06

描述

GSM 测量

GSM/EDGE/EDGE Evolution

R&S®VSE-K60

订单号码 1320.7868.06

描述

瞬态测量

瞬态分析

R&S®VSE-K60H

订单号码 1320.7880.06

描述

瞬态跳频测量

瞬态分析,需要 R&S®VSE-K60

R&S®VSE-K60C

订单号码 1320.7874.06

描述

瞬态线性调频测量

瞬态分析,需要 R&S®VSE-K60

R&S®VSE-K70

订单号码 1320.7522.06

描述

矢量信号分析

R&S®VSE-K70M

订单号码 1345.1211.06

描述

多调制分析

需要 R&S®VSE-K70 选件

R&S®VSE-K70P

订单号码 1345.1228.06

描述

PRBS 误码率测量

需要 R&S®VSE-K70 选件

R&S®VSE-K72

订单号码 1320.7580.06

描述

3GPP FDD 测量

WCDMA 信号分析

R&S®VSE-K91

订单号码 1320.7597.06

描述

IEEE 802.11a/b/g 测量

WLAN 信号分析

R&S®VSE-K91P

订单号码 1320.7680.02

描述

IEEE 802.11p 测量

WLAN 信号分析

R&S®VSE-K91N

订单号码 1320.7600.06

描述

IEEE 802.11n 测量

WLAN 信号分析

R&S®VSE-K91AC

订单号码 1320.7616.06

描述

IEEE 802.11ac 测量

WLAN 信号分析

R&S®VSE-K91AX

订单号码 1345.1411.06

描述

IEEE 802.11ax 测量

WLAN 信号分析

R&S®VSE-K96

订单号码 1320.7922.06

描述

OFDM 信号分析

R&S®VSE-K100

订单号码 1320.7545.06

描述

EUTRA/LTE FDD 上行链路和下行链路测量应用

LTE 信号分析

R&S®VSE-K102

订单号码 1320.7551.06

描述

EUTRA/LTE advanced 和 MIMO(下行链路)

LTE 信号分析

R&S®VSE-K104

订单号码 1320.7568.06

描述

EUTRA/LTE TDD 上行链路和下行链路测量应用

LTE 信号分析

R&S®VSE-K106

订单号码 1320.7900.06

描述

EUTRA/LTE

窄带 IoT 分析

R&S®VSE-K144

订单号码 1309.9574.06

描述

5G NR 上行链路和下行链路测量应用

R&S®VSE-K146

订单号码 1345.1305.06

描述

5G MIMO 测量

R&S®VSE-K544

订单号码 1309.9580.06

描述

使用 SnP 文件的用户自定义频率校正

R&S®VSE-SWM

订单号码 1320.7622.81

描述

软件维护

Windows 升级
产品
描述
R&S®RTO-U2

订单号码 1801.3836.02

描述

升级至 Windows 10

通用附件
产品
描述
R&S®RTO-Z1

订单号码 1333.0096.02

描述

前盖板

保护 R&S®RTO2000/R&S®RTE1000 示波器前端

R&S®RTO-Z3

订单号码 1304.9118.02

描述

软包

存放 R&S®RTO2000/R&S®RTE1000 示波器和附件

R&S®RTO-Z4

订单号码 1317.7025.02

描述

运输箱

保护 R&S®RTO2000/R&S®RTE1000 示波器和附件在运输过程中不受损坏

订单号码 1317.7031.02

描述

适合 R&S®RTO2000 和 R&S®RTE1000 示波器的探头保护袋

R&S®ZZA-RTO

订单号码 1304.8286.00

描述

19" 机架安装式适配器

适用于在 6 HU 的标准 19" 机架上安装 R&S®RTO2000/R&S®RTE1000 示波器

R&S®RT-Z2T

订单号码 1338.0007.02

描述

探头适配器

用于将泰克 TekProbe-BNC 2 代探头连接至罗德与施瓦茨探头接口

测试夹具
产品
描述
R&S®RT-ZF1

订单号码 1317.3420.02

描述

用于 USB 2.0 一致性测试的测试夹具套件

用于 USB 1.0/1.1/2.0 一致性测试的测试夹具。R&S®RTO-K21 USB 一致性测试选件支持。

R&S®RT-ZF2

订单号码 1317.5522.02

描述

适用于 10/100/1000BASE-T、10G-BaseT 和 BroadR-Reach 以太网的测试夹具

R&S®RTO-K22、R&S®RTO-K23 和 R&S®RTO-K24 以太网一致性测试选件支持。

R&S®RT-ZF3

订单号码 5025.0670.02

描述

变频器

用于 100BASE-T1/BroadR-Reach 一致性测试

R&S®RT-ZF4

订单号码 1333.0880.02

描述

10BASE-TE 节能以太网测试夹具

R&S®RT-ZF5

订单号码 1333.0896.02

描述

以太网探测夹具

(定向、链路伙伴、负载)

R&S®RT-ZF6

订单号码 1337.8579.02

描述

变频板

用于 1000BASE-T1 一致性测试

R&S®RT-ZF7

订单号码 1801.3688.02

描述

汽车电子触发和解码夹具

包含 2 个 SMA 适配器 RT-ZF7A 的车载以太网探测夹具

R&S®RT-ZF7A

订单号码 1801.4126.02

描述

SMA 适配器

用于将汽车电子连接器转为 SMA 连接器的高精度适配板

R&S®RT-ZF7P

订单号码 1802.9680.02

描述

SMA adapter for PoDL

High precision adapter board from Industrial Ethernet connectors to SMA

R&S®RT-ZF8

订单号码 1801.3694.02

描述

车载以太网一致性测试夹具

适用于符合 IEEE 和 OPEN TC8 规范的 100BASE-T1 和 1000BASE-T1 一致性测试的测试夹具

R&S®RT-ZF2C

订单号码 1317.5639.02

描述

1000BASE-T 抖动测试电缆

1000Base-T 抖动测试电缆,适用于 R&S®RTO-K22 以太网一致性测试解决方案。

订单号码 1800.0004.02

描述

电源去偏移夹具

适用于电源测量中电压和电流探头的去偏移夹具;包括 USB 2.0 电源电缆

无源探头
产品
描述

订单号码 1409.7550.00

描述

无源探头,500 MHz,10:1

无源宽带探头
产品
描述

订单号码 1409.7608.02

描述

传输线探头,8 GHz,无源

有源单端探头
产品
描述

订单号码 1418.7007.02

描述

有源单端探头,1 GHz,罗德与施瓦茨探头接口

订单号码 1410.4080.02

描述

有源单端探头,1 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

订单号码 1410.3502.02

描述

有源单端探头,1.5 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

订单号码 1410.4309.02

描述

有源单端探头,3 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

订单号码 1418.7307.02

描述

有源单端探头,6 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

有源差分探头
产品
描述

订单号码 1410.4715.02

描述

有源差分探头,1 GHz,罗德与施瓦茨探头接口

订单号码 1410.4409.02

描述

有源差分探头,1.5 GHz,罗德与施瓦茨探头接口

订单号码 1410.4609.02

描述

有源差分探头,3.0 GHz,罗德与施瓦茨探头接口

订单号码 1410.5205.02

描述

有源差分探头,4.5 GHz,罗德与施瓦茨探头接口

模块化探头系统
产品
描述

订单号码 1800.4700.02

描述

模块化探头放大器模块,1.5 GHz

订单号码 1419.3005.02

描述

模块化探头放大器模块,3 GHz

订单号码 1419.3105.02

描述

模块化探头放大器模块,6 GHz

订单号码 1419.3205.02

描述

模块化探头放大器模块,9 GHz

电源完整性探头
产品
描述

订单号码 1800.5006.02

描述

电源完整性探头,2 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

2.0 GHz,1:1,50 kΩ,罗德与施瓦茨探头接口

订单号码 1800.5406.02

描述

电源完整性探头,4 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

多通道功率探头
产品
描述

订单号码 1326.0259.02

描述

多通道功率探头

1 MHz,5 MSa/s,18 位,2 个电流输入通道,2 个电压输入通道

订单号码 1326.0259.04

描述

多通道功率探头

1 MHz,5 MSa/s,18 位,4 个电流输入通道,4 个电压输入通道

高压探头
产品
描述

订单号码 1333.0873.02

描述

250 MHz 无源高压探头

订单号码 1409.7720.02

描述

400 MHz 无源高压探头

订单号码 1409.7737.02

描述

400 MHz 无源高压探头

订单号码 1800.2107.02

描述

100 MHz 高压差分探头

订单号码 1800.2207.02

描述

200 MHz 高压差分探头

订单号码 1800.2007.02

描述

100 MHz 高压差分探头

订单号码 1422.0703.02

描述

100 MHZ 高压差分探头

订单号码 1333.0821.02

描述

有源差分探头,200 MHz,BNC 接口

订单号码 1333.0838.02

描述

有源差分探头,800 MHz,BNC 接口

订单号码 1337.9700.02

描述

25 MHz 高压差分探头

订单号码 1337.9800.02

描述

25 MHz 高压差分探头

电流探头
产品
描述

订单号码 1333.0850.02

描述

AC/DC 20 kHz 电流探头

订单号码 1333.0844.02

描述

100 kHz 电流探头

订单号码 1409.8204.02

描述

2 MHZ 电流探头

订单号码 1409.7750K02

描述

10 MHZ 电流探头

订单号码 1409.8210.02

描述

10 MHz 电流探头

订单号码 1409.8227.02

描述

50 MHz 电流探头

订单号码 1409.7766K02

描述

100 MHZ 电流探头

订单号码 1409.8233.02

描述

100 MHZ 电流探头

订单号码 1409.7772K02

描述

120 MHz 电流探头

订单号码 1801.4932.02

描述

120 MHz 电流探头

EMC 近场探头
产品
描述

订单号码 1147.2736.02

描述

电场和磁场近场探头组

应用包
产品
描述
R&S®RTO-TDBNDL

订单号码 1326.4202.02

描述

触发和解码包选件

使用 R&S®RTO 触发和解码软件包对 37 余种串行协议进行解码。 触发和解码包包括:I²C/SPI、UART/RS232、CAN/LIN、FlexRay、I²S、MIL、ARINC、Ethernet、100BASE-T1、CAN-FD、SENT、MIPI-RFFE、MIPI-D-PHY、MIPI-M-PHY、Custom、8b10b、MDIO、USB 2.0、USB 3.1 gen1、USB-PD、USB-SSIC、SpaceWire、PCIe 2.0. CXPI。

RTO2000 - Mediacenter

使用示波器解码 Flexray

了解如何使用 R&S®RTO 轻松解码 Flexray。

2月 04, 2019

使用示波器调试 CAN Flexible Data (CAN-FD) 接口

以 R&S®RTO 为例了解如何调试 CAN-FD。

2月 04, 2019

使用示波器调试 CAN 接口

以 R&S®RTO 为例了解如何调试 CAN 接口。

2月 04, 2019

SENT 总线的符号解码

以 R&S®RTO 为例,了解如何设置 SENT 总线的符号解码。

2月 04, 2019

使用正确网格注释功能进行电流探头测量

了解如何使用 R&S®RTO 的正确网格注释功能轻松进行电流探头测量。

2月 04, 2019

使用示波器进行 EMI 调试

以 R&S®RTO 为例了解如何使用近场探头和选通 FFT 调试电源。

2月 04, 2019

触发和解码 SENT 总线的快速通道和慢速通道

以 R&S®RTO 为例了解如何解码 SENT,包括增强型串行消息。

2月 04, 2019

结合频域触发和区域触发以捕获突发信号

了解如何使用 R&S®RTO 轻松捕获遥控器的射频突发信号。

2月 04, 2019

应用视频

UART/RS232/RS485 中断条件触发

通过硬件触发隔离中断条件。历史模式可用于将中断条件与相关根本原因一一关联。

2月 13, 2020

深入分析 RS232 接口

使用 R&S®RTO 解码表和缩放窗口逐帧深入分析 RS232 接口。

2月 13, 2020

调试 RS232、RS485 或 UART 接口

使用示波器解码 UART/RS232/RS485 接口!能够迅速了解数据,并将数据内容与电信号相关联。

2月 13, 2020

通过 RTO 硬件触发调试 I²C

如何通过硬件触发和历史模式识别并跟踪 I²C 接口错误。

2月 13, 2020

I²C 解码协议创造多种可能

深入了解协议以排查 I²C 接口的任何问题。

2月 13, 2020

示波器可通过相关设置来解码 I²C

以 R&S®RTO 为例了解如何通过适当设置轻松解码 I²C。

2月 13, 2020

针对积分运算波形的高级校正功能

了解如何使用高级数学运算功能消除积分数学波形中的 1/f 噪声,以便分析正弦或脉冲信号。

9月 09, 2019

脉冲信号能量测量

了解如何使用高级数学运算功能测量脉冲正弦波信号的能量。

9月 09, 2019

其他相关信息

罗德与施瓦茨示波器 10 年发展历程

罗德与施瓦茨示波器 10 年创新

更多信息

RTP 促销

装备您的下一台 R&S®RTP 示波器

免费应用包,满足您的当今和未来需求。6 种应用包供您挑选,最高可节省 30%

更多信息

Oscilloscopes promotion

Oscilloscopes promotion

Rohde & Schwarz Oscilloscopes over 50% off, coming soon

More information

罗德与施瓦茨网络研讨会

关于数字设计和功率电子应用的示波器网络研讨会中心

更多信息

需要更多信息。

如果您有任何疑问或需要了解更多信息,请填写此表格,我们会尽快回复您。

我同意通过以下方式接收罗德与施瓦茨提供的信息:

推广许可

这意味着什么?

我同意,在网站Imprint中提到的Rohde & Schwarz GmbH & Co. KG和罗德与施瓦茨实体及分支机构 可出于营销和广告之目的(例如提供特价优惠和折扣促销信息)而通过选定渠道(电子邮件或邮政信件)与我联系并提供相关信息,包括但不限于测试与测量、安全通信、监测与网络测试、广播电视与媒体以及网络安全领域的产品和解决方案相关信息

您的权利

您可以随时发送电子邮件至 news@rohde-schwarz.com 撤销此同意声明,邮件主题注明“Unsubscribe”即可。此外,我们发送给您的每一封电子邮件中都含有电子邮件取消订阅链接。有关个人数据使用和撤销程序的详情,请参阅“隐私声明”

你的申请已提交,我们稍后会联系您。
An error is occurred, please try it again later.
大体信息,法律信息

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

Terms & Conditions of the Prize Draw 10 years Rohde & Schwarz oscilloscopes

1. The prize draw “10 years Rohde & Schwarz oscilloscopes” (herein referred to as “Draw”) is organized by Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0 (herein referred to as “R&S).

2. All participators can register to the draw during January 01, 2020 to December 31, 2020 with their name, company name and business e-mail.

3. Participation is free of charge and not dependent on the purchase of goods or services.

4. The draw is only open to legal entities and only the legal entities are able to win the prizes. An individual person is not allowed to participate on its own name and its own account but as a representative of a legal entity filing the participation form in the name of and on behalf of the legal entity.

5. The prizes to win are 1 of 10 R&S®RTB2000 within the time frame January 1, 2020 to December 31, 2020:

Prize: 1x R&S®RTB2000 Digital Oscilloscope

6. The draw takes place at Rohde & Schwarz headquarters, Muehldorstrasse 15, 81671 Munich. The winner of the prizes will be informed by e-mail within 5 (5) working days.

7. The authorized representative of the legal entity shall inform Rohde & Schwarz about the acceptance of the price. In case of the denial of the acceptance, or no answer within two (2) weeks, a new winner will be drawn. If no winner can be determined within four (4) weeks, the draw ends and the prize forfeit.

8. R&S’ employees and members of their families and also person being familiar with the process of the draw and members of their families are excluded from filling the participation form.

9. No cash equivalent or exchange of prizes is allowed. Prizes are non-transferable. All taxes, levies, duties, fees and other charges levied in the participant´s country shall be borne by the participant.

10. Personal data will be processed only for the purpose of this prize draw and deleted four (4) weeks after the draw, if not agreed otherwise.

11. Any Participant who does not comply with these Terms & Conditions may be disqualified by R&S from this Competition. In such cases, prizes can also be withdrawn retrospectively. In case a prize is withdrawn retrospectively due to the non-compliance with these Terms & Conditions, it shall be returned by the respective participant at his cost to R&S’ address mentioned under Nr.1 and a new winner will be drawn.

12. The participants cannot claim the prizes of this draw and no legal recourse is permitted in this respect.

13. The draw and any contractual relationship arising therefrom between R&S and the respective participant shall be governed by and construed in accordance with the laws of Germany, without any recourse to the conflict of laws. The courts of Munich, Germany, shall have exclusive jurisdiction in case of any disputes arising directly or indirectly from the participation in this Competition.
