汽车电子总线和协议测试

测试车载通信网络

CAN、CAN-FD、FlexRay、LIN 以及 SENT 是最常见的车载通信网络技术。这些技术已使用 20 余年。现在，新标准和技术开始出现，例如在单线上运行、数据率高达 250 kbaud 的脉宽调制数字通信总线。重量更轻、数据率更高、延迟更低以及轻松调试故障源，这些都是实现快速、经济高效的车载数据通信的关键因素。

用户面临的挑战

信号质量是确保正确传输总线信号的关键参数。但是，确定故障源或干扰源以及排查应用问题带来了多种挑战。

如何保证快速准确地进行调试？如何实现高采集率和高分辨率频率？

测试其他汽车电子总线系统

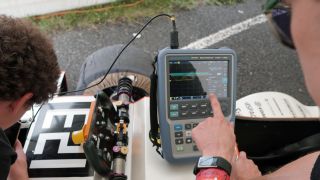

示波器可用于确定此类应用的故障源。R&S®RTx 系列是轻松进行解码、触发和调试的理想之选。您可以触发各种事件、专用地址或消息中的特定数据模式。R&S®Scope Rider 是首款具备隔离通道的手持式数字示波器，可用于对 CAN/LIN 总线进行深度故障排查，具有实验室级示波器的性能和功能。

解决方案的优势

使用单个设备进行解码、触发和搜索
显示数字化信号和已解码内容
支持多种事件类型，确保完整的采集周期

联系我们

相关产品

MXO 5 示波器

主要特点：

8 个通道，2 GHz 带宽
全球首屈一指的快速示波器，波形捕获率超过 450 万波形/秒
业内出众的系统架构，垂直分辨率高达 18 位

产品信息

R&S®Scope Rider 手持式示波器

R&S®Scope Rider 是一款采用电池供电的便携型手持式示波器，带宽高达 500 MHz，隔离通道的隔离电压高达 1000 V (RMS)，并具有实验室级性能。针对常见汽车电子协议的触发和解码功能、谐波分析和频谱分析等高级分析功能以及高分辨率频率计，这些特点使该示波器成为汽车电子设计故障排查的理想之选。

产品信息

用于通用汽车电子测试应用的直流电源

通用且紧凑的罗德与施瓦茨电源产品组合包含基本台式型号和模块化高性能型号，可为从研发实验室到生产测试系统的各类测试提供助力。

产品信息

车载通信网络测试相关资源

Application video: LIN bus trigger and decode

Quickly and reliably trigger and decode packets from your LIN bus using either the analog or digital channels as serial bus inputs. See how you can flexibly configure the trigger, change the bit rate or threshold voltage, or display a decode table.

Watch Video

Application video: CAN bus trigger and decode using the R&S®MXO4 oscilloscope

Watch this video to get a practical demonstration of how to use the MXO4 oscilloscope’s CAN bus trigger and decode capability to debug CAN interfaces and busses.

Watch Video
