R&S®Pulse Sequencer

强大的雷达模拟软件

R&S®Pulse Sequencer
打开灯箱
R&S®Pulse Sequencer
打开灯箱
R&S®Pulse Sequencer
打开灯箱
R&S®Pulse Sequencer
打开灯箱
R&S®Pulse Sequencer
打开灯箱

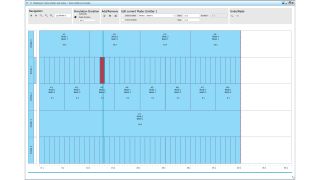

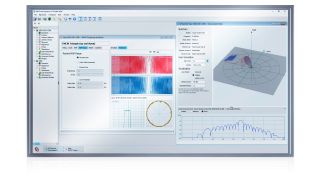

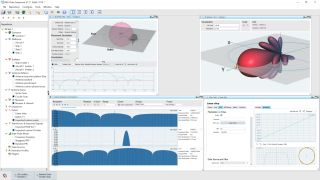

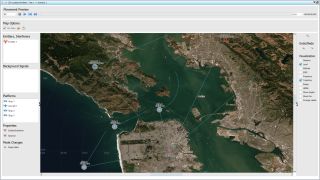

R&S®Pulse Sequencer 脉冲序列生成软件,屏幕截图,天线方向图,3D 场景预览,脉冲线性调频调制 R&S®Pulse Sequencer 脉冲序列生成软件,屏幕截图,2D 场景预览,沿地图轨迹的移动发射机 R&S®Pulse Sequencer 脉冲序列生成软件,屏幕截图,含五个发射机的图形模式编辑器 R&S®Pulse Sequencer 脉冲序列生成软件,屏幕截图,三角线性调频脉冲调制和 3D 场景预览 脉冲序列生成软件简介视频

主要特点

  • 强大、现成的市售雷达信号模拟解决方案,可用于生成场景
  • 精确的射频雷达信号生成和数字雷达信号生成
  • 支持简单的脉冲串场景,和具有到达角 (AoA) 的高难度测向场景
  • 支持包含地图和多个移动发射机平台的真实场景
  • 标准化雷达剖面,可用于动态频率选择 (DFS) 测试

测试系统。抵抗威胁。

R&S®Pulse Sequencer 脉冲序列生成软件可单独使用,也可和罗德与施瓦茨矢量信号发生器相结合,为负责雷达接收机测试工作的工程师和技术人员提供极具吸引力的雷达信号生成解决方案。解决方案顺应实验室内测试取代代价高昂的现场测试这一趋势。罗德与施瓦茨和行业伙伴合作开发这款解决方案,支持目前所有相关的雷达场景测试用例,并且可以模拟真实环境。解决方案包含市售的 R&S®Pulse Sequencer 脉冲序列生成电脑软件和成熟的罗德与施瓦茨矢量信号发生器。

特性和优点

逼真的测试

真实的雷达场景

雷达预警设备需要在真实的实验室场景中进行测试,以确保在现场应用中具备可靠性能。罗德与施瓦茨的射频和数字雷达信号模拟器可以创建极为真实的场景,并考虑所有重要的场景元素和系统特性,例如:

  • 脉冲和序列
  • 移动平台和接收机
  • 轨迹和地图
  • 天线方向图和天线扫描
  • 双脉冲和交织信号
  • 模式变化
  • 多个同步射频或数字通道以模拟到达角 (AoA)
  • 5G 信号干扰

R&S 雷达模拟器
打开灯箱

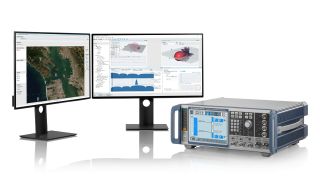

R&S 雷达模拟器

罗德与施瓦茨的射频雷达信号模拟器包含 R&S®Pulse Sequencer 脉冲序列生成软件和 R&S®SMW200A 矢量信号发生器。

脉冲生成

模拟脉冲和序列

基准脉冲是每个雷达信号的核心。生成的信号复杂程度不一,包括用于组件测试的简单脉冲,以及包含脉冲调制 (MOP)、特殊脉冲波形和脉间调制等参数的复杂脉冲序列。R&S®SMW200A 实时排序功能可以实现超长信号播放时间,支持模拟慢速天线扫描,并生成数百万个频率、相位和电平捷变脉冲。

脉冲序列生成软件屏幕截图,脉冲波形预览
打开灯箱

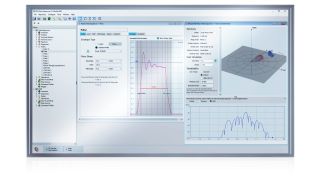

脉冲序列生成软件屏幕截图,脉冲波形预览

用于射频和数字输出信号的雷达场景生成

包含接收机和发射机的典型雷达场景

解决方案可以模拟存在复杂的多模雷达接收机、多种预定义天线图和天线扫描、干扰信号和接收机的场景。用户只需导入天线图和自定义扫描,即可生成自定义场景。由于场景包含传播损耗模型,因此也提供与真实场景中一样的射频功率电平。

脉冲序列生成软件屏幕截图
打开灯箱

脉冲序列生成软件屏幕截图

三角线性调频脉冲预览和包含一段时间内信号电平情况的 3D 场景预览

基于地图的场景生成

通过地图支持模拟高难度多发射机电磁环境

R&S®Pulse Sequencer 脉冲序列生成软件可以轻松模拟移动雷达平台、发射机和移动接收机,以便进行射频和数字雷达接收机测试。工程师可使用此软件在实验室中生成高度动态的 3D 场景。这非常适用于定义 3D 场景中的静态或移动平台并考虑所有必要的真实参数,例如高度捷变的脉冲轮廓、天线方向图和天线扫描的影响,或者在具有六个自由度 (6-DOF) 的轨迹中的移动状况。

脉冲序列生成软件屏幕截图
打开灯箱

脉冲序列生成软件屏幕截图

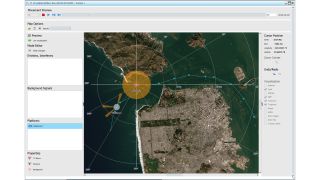

包含多发射机平台的 2D 海事场景预览

模拟到达角 (AoA)

多通道装置

用户可以使用 R&S®Pulse Sequencer 雷达模拟软件轻松直观地创建相应场景以模拟到达角 (AoA)。结合多个连接的 R&S®SMW200A 矢量信号发生器,此解决方案能够快速全面地测量所有测向设备的性能,例如使用比幅、干涉或到达时间差 (TDOA) 技术的设备。

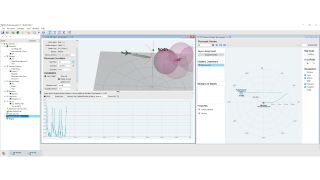

脉冲序列生成软件屏幕截图
打开灯箱

脉冲序列生成软件屏幕截图

包含信号电平的 3D 移动预览和 2D 场景预览

DFS 信号生成

创建符合标准的动态频率选择雷达剖面

R&S®Pulse Sequencer 动态频率选择 (DFS) 软件结合用于罗德与施瓦茨信号发生器的激活码选件,专用于生成欧洲 (ETSI)、美国 (FCC)、日本 (MIC)、韩国和中国等国家/地区的国家标准机构所规定的雷达信号。

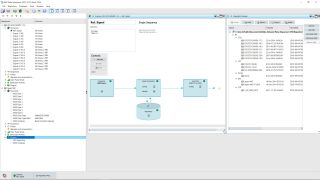

脉冲序列生成软件屏幕截图 (DFS)
打开灯箱

脉冲序列生成软件屏幕截图 (DFS)

可用型号

R&S®SMW200A
型号
描述
基本单元

R&S®SMW-K300

订单号码 1413.8805.02

描述
基本功能集,适合使用 R&S®Pulse Sequencer 脉冲序列生成软件在外部电脑上模拟雷达信号。
基本单元

R&S®SMW-K302

订单号码 1413.8857.02

描述
针对具有一个以上发射机的雷达平台增加模拟功能。
基本单元

R&S®SMW-K301

订单号码 1413.9776.02

描述
增加发射机和接收机模拟功能,包括天线方向图和天线扫描。
基本单元

R&S®SMW-K304

订单号码 1413.8957.02

描述
增加移动发射机和接收机模拟功能。
基本单元

R&S®SMW-K306

订单号码 1413.9053.02

描述
针对交错布设的发射机增加模拟功能。
基本单元

R&S®SMW-K308

订单号码 1414.1433.02

描述
增加到达角 (AoA) 模拟功能
基本单元

R&S®SMW-K309

订单号码 1414.6706.02

描述
增加模拟功能,包括 2D 背景地图
基本单元

R&S®SMW-K315

订单号码 1414.6529.02

描述
结合附加 R&S®SMW-B15 基带发生器针对多发射机增加模拟功能,且不会丢失脉冲。(双脉冲,连续波脉冲)
基本单元

R&S®SMW-K307

订单号码 1413.3510.02

描述
为 R&S®Pulse Sequencer 脉冲序列生成软件增加针对 512 个交织发射机的模拟功能。
基本单元
R&S®SMBV100B
型号
描述
基本单元

R&S®SMBVB-K300

订单号码 1423.8414.02

描述
基本功能集,适合使用 R&S®Pulse Sequencer 脉冲序列生成软件在外部电脑上模拟雷达信号。
基本单元

R&S®SMBVB-K301

订单号码 1423.8420.02

描述
增加发射机和接收机模拟功能,包括天线方向图和天线扫描
基本单元

R&S®SMBVB-K308

订单号码 1423.8437.02

描述
增加到达角 (AoA) 模拟功能
基本单元
R&S®SGT100A
型号
描述
基本单元

R&S®SGT-K300

订单号码 1419.7652.02

描述
基本功能集,适合使用 R&S®Pulse Sequencer 脉冲序列生成软件在外部电脑上模拟雷达信号
基本单元

R&S®SGT-K301

订单号码 1419.7700.02

描述
增加发射机和接收机模拟功能,包括天线方向图和天线扫描
基本单元

R&S®SGT-K308

订单号码 1419.7730.02

描述
增加到达角 (AoA) 模拟功能
基本单元
Digital
型号
描述
基本单元

R&S®PULSE-K39 Pulse Sequencer Digital, expert upgrade

订单号码 1414.7125.12

描述
Pulse Sequencer Digital software expert upgrade for angle of arrival simulation, moving radar platforms, multiple output destinations, pulse interleaving, map import and other features.
基本单元

R&S®PULSE-K32 Pulse Sequencer Digital, standard version

订单号码 1414.7077.12

描述
Pulse Sequencer Digital software standard version, pulses, sequences, PDW import, emitters and platforms
基本单元
R&S®SMM100A
型号
描述
基本单元

R&S®SMM-K300

订单号码 1441.1153.02

描述
基本功能集,适合使用 R&S®Pulse Sequencer 脉冲序列生成软件在外部电脑上模拟雷达信号。
基本单元

R&S®SMM-K301

订单号码 1441.1201.02

描述
增加发射机和接收机模拟功能,包括天线方向图和天线扫描。
基本单元
