模拟真实的飞行场景

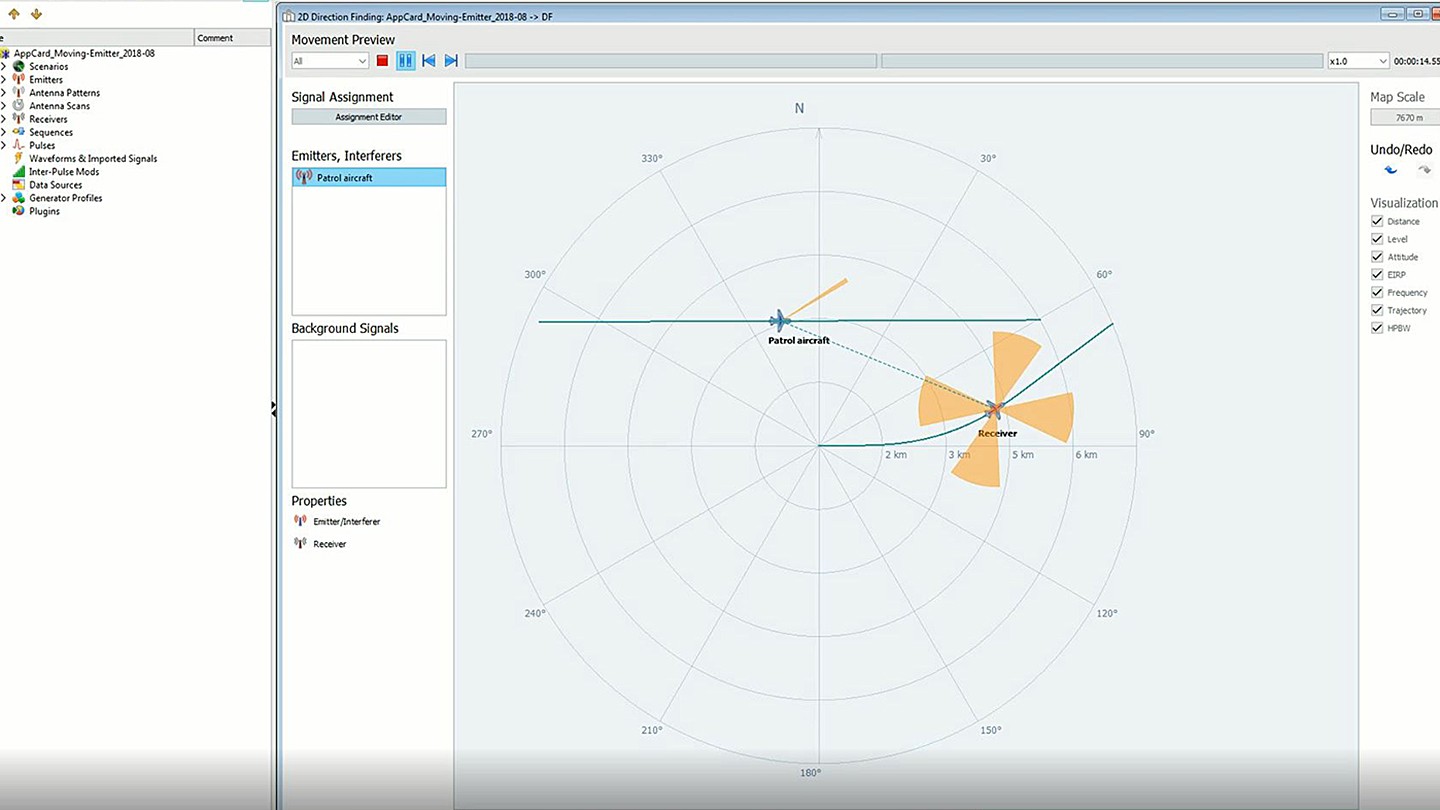

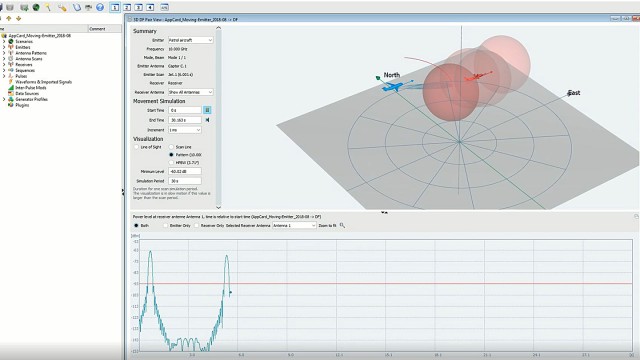

使用轨迹模拟器导入接收机（下方缓慢飞行的红色飞机）的飞行路径。飞行路径被定义为路径点文件，其中包括带时间戳的位置和姿态信息。发射机（蓝色巡逻机）的飞行路径使用 R&S®Pulse Sequencer 脉冲序列生成软件提供的预定义轨迹。在此场景中，假设蓝色发射机飞机的雷达在 X 频段工作，并使用笔形波束和光栅扫描。浅蓝色阴影区域显示光栅扫描覆盖的扇区。扫描速率为 30°/s（光栅宽度为 90°）。红色飞机配备具有 360° 方位角覆盖范围的雷达预警设备，并将其作为电子支持测量 (ESM) 系统的一部分。它使用四个带心形天线方向图的扇面天线。
