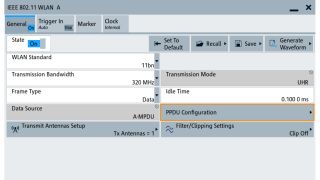

320 MHz 传输带宽，用于 WLAN IEEE 802.11be
320 MHz 传输带宽，用于 WLAN IEEE 802.11be
打开灯箱
WLAN 802.11 数字标准
帧块序列器，用于 WLAN IEEE 802.11 信号生成
帧块序列器，用于 WLAN IEEE 802.11 信号生成
打开灯箱
WLAN 802.11 数字标准

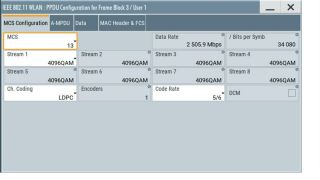

MCS 13，4096QAM
MCS 13，4096QAM
打开灯箱
WLAN 802.11 数字标准

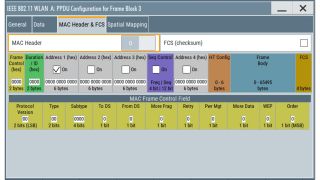

MAC 头和 FCS 配置
MAC 头和 FCS 配置
打开灯箱
WLAN 802.11 数字标准
WLAN 802.11a/b/g/n/j/p/ac/ax/be/ad 数字标准，屏幕截图
WLAN 802.11a/b/g/n/j/p/ac/ax/be/ad 数字标准，屏幕截图
打开灯箱
WLAN 802.11 数字标准
WLAN 802.11 数字标准，屏幕截图
WLAN 802.11 数字标准，屏幕截图
打开灯箱
320 MHz 传输带宽，用于 WLAN IEEE 802.11be 帧块序列器，用于 WLAN IEEE 802.11 信号生成 MCS 13，4096QAM MAC 头和 FCS 配置 WLAN 802.11a/b/g/n/j/p/ac/ax/be/ad 数字标准，屏幕截图 WLAN 802.11 数字标准，屏幕截图

主要特点

  • 符合 IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay 标准的信号生成
  • 灵活的帧块排序
  • BCC 和 LDPC 通道编码；可配置的 PPDU、MAC 头、FCS
  • 动态实时 MIMO 衰落，至多 8 个空间流
  • 空间流映射
获取报价

WLAN 信号生成

WLAN 软件选件支持符合 IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay 标准的信号生成。
支持的通道带宽包括 20、40、80、80+80、160 和 320 MHz，借助用于 802.11ay 标准的 R&S®SMW200A 时甚至可支持 4.32 GHz 带宽。选件支持高吞吐量 (HT)、甚高吞吐量 (VHT)、高效率 (HE) 和极高吞吐量 (EHT) 模式，还包括 MIMO 功能（生成至多八个空间流和八个发射天线）。

快速链接

特性和优点

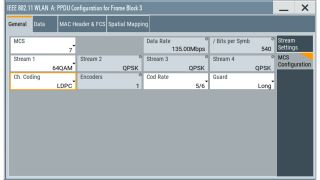

IEEE 802.11a/b/g/n/j/p

  • 支持所有符合标准的传输模式，包括 HT-40 MHz
  • 支持所有三种操作模式：传统模式、混合模式、绿地模式
  • 符合标准的 MCS，256QAM
  • 最多四个空间流/天线
  • 模拟实时 MIMO 通道条件

WLAN11n
打开灯箱

WLAN11n

WLAN11n
WLAN11n

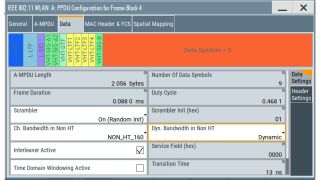

IEEE 802.11ac

  • 支持所有 802.11ac VHT 传输模式，包括 VHT-160MHz
  • 符合标准的 MCS 索引 0 至 9，1024QAM
  • 最多八个空间流/天线
  • 多用户 MIMO，空时块编码 (STBC)，空间复用
  • 模拟实时 MIMO 通道条件

WLAN11ac
打开灯箱

WLAN11ac

WLAN11ac
WLAN11ac

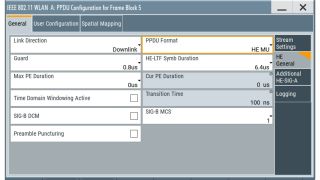

IEEE 802.11ax

  • 支持所有 802.11ax HE 传输模式，包括 HE-160MHz
  • 符合标准的 MCS 索引 0 至 11，1024QAM
  • MIMO 模式，最多支持八个发射天线
  • 多用户 MIMO，空时块编码 (STBC)，空间复用
  • 模拟实时 MIMO 通道条件

WLAN11ax
打开灯箱

WLAN11ax

WLAN11ax
WLAN11ax

IEEE 802.11be

  • 支持所有 802.11be EHT 传输模式，包括 EHT-320MHz
  • 符合标准的 MCS 索引 0 至 13，4096QAM
  • U-SIG 和 EHT-SIG
  • MIMO 模式，最多支持八个发射天线
  • 多用户 MIMO，空时块编码 (STBC)，空间复用
  • 模拟实时 MIMO 通道条件

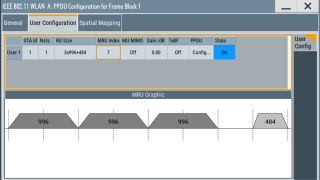

IEEE 802.11be MRU 配置
打开灯箱

IEEE 802.11be MRU 配置

IEEE 802.11be MRU 配置
IEEE 802.11be MRU 配置

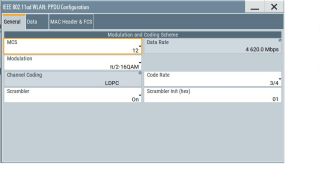

IEEE 802.11ad

  • 物理层模式：单载波和控制
  • 符合标准的 MCS 索引 0 至 12，π/2-16QAM
  • 2 GHz 带宽范围内极为平坦的频率响应
  • 使用 R&S®SMW200A 生成基带、中频和射频信号；
  • MAC 头和 FCS 支持

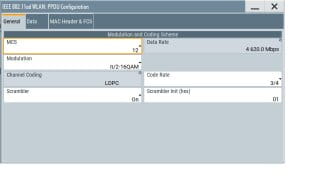

WLAN11ad
打开灯箱

WLAN11ad

WLAN11ad
WLAN11ad

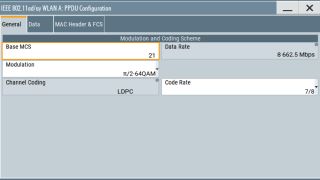

IEEE 802.11ay

  • 物理层模式：单载波
  • 符合标准的 MCS 索引 1 至 21，π/2-64QAM
  • 2 GHz 带宽范围内极为平坦的频率响应
  • 使用 R&S®SMW200A 生成基带、中频和射频信号；
  • 4.32 GHz 通道绑定，提供带宽扩展

WLAN11ay
打开灯箱

WLAN11ay

WLAN11ay
WLAN11ay

可用型號

R&S®SMW200A
型号
描述
基本单元

R&S®SMW-K54

订单号码 1413.4139.02

描述
IEEE 802.11a/b/g/n/j/p
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K86

订单号码 1413.5635.02

描述
IEEE 802.11ac
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K142

订单号码 1414.3259.02

描述
IEEE 802.11ax
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K147

订单号码 1413.6677.02

描述
IEEE 802.11be
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K141

订单号码 1414.1333.02

描述
IEEE 802.11ad
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K177

订单号码 1434.8191.02

描述
IEEE 802.11ay
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K350

订单号码 1413.9160.02

描述
软件选件，适用于符合标准的动态频率选择雷达剖面。
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K254

订单号码 1413.5187.02

描述
IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K286

订单号码 1413.5687.02

描述
IEEE 802.11ac (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K442

订单号码 1414.3294.02

描述
IEEE 802.11ax (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K447

订单号码 1413.6683.02

描述
IEEE 802.11be (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K441

订单号码 1414.1385.02

描述
IEEE 802.11ad (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K477

订单号码 1434.8210.02

描述
IEEE 802.11ay (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价
R&S®SMM100A
型号
描述
基本单元

R&S®SMM-K54

订单号码 1441.1930.02

描述
IEEE 802.11a/b/g/n/j/p
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K86

订单号码 1441.1860.02

描述
IEEE 802.11ac
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K142

订单号码 1441.1753.02

描述
IEEE 802.11ax
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K147

订单号码 1441.1053.02

描述
IEEE 802.11be
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K254

订单号码 1441.1618.02

描述
802.11a/b/g/n/j/p (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K286

订单号码 1441.1518.02

描述
IEEE 802.11ac (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K442

订单号码 1441.1376.02

描述
IEEE 802.11ax (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K447

订单号码 1441.1060.02

描述
IEEE 802.11be (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K350

订单号码 1441.1224.02

描述
DFS 信号生成（R&S®Pulse Sequencer 脉冲序列生成软件 DFS）
基本单元
R&S®SMM100A
获取报价
R&S®SMBV100B
型号
描述
基本单元

R&S®SMBVB-K54

订单号码 1423.7824.02

描述
IEEE 802.11a/b/g/n/j/p
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K86

订单号码 1423.7924.02

描述
IEEE 802.11ac
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K142

订单号码 1423.8114.02

描述
IEEE 802.11ax
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K147

订单号码 1423.8950.02

描述
IEEE 802.11be
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K350

订单号码 1423.8443.02

描述
软件选件，适用于符合标准的动态频率选择雷达剖面。
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K254

订单号码 1423.8266.02

描述
802.11a/b/g/n/j/p (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K286

订单号码 1423.8366.02

描述
IEEE 802.11ac (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K442

订单号码 1423.8566.02

描述
IEEE 802.11ax (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K447

订单号码 1423.8966.02

描述
IEEE 802.11be (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价
R&S®SMCV100B
型号
描述
基本单元

R&S®SMCVB-K254

订单号码 1434.4350.02

描述
802.11a/b/g/n/j/p (WinIQSIM2™)
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K286

订单号码 1434.4538.02

描述
IEEE 802.11ac (WinIQSIM2™)
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K442

订单号码 1434.4838.02

描述
IEEE 802.11ax (WinIQSIM2™)
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K447

订单号码 1434.5870.02

描述
IEEE 802.11be (WinIQSIM2™)
基本单元
R&S®SMCV100B
获取报价
R&S®SGT100A
型号
描述
基本单元

R&S®SGT-K254

订单号码 1419.6756.02

描述
IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K286

订单号码 1419.7252.02

描述
IEEE 802.11ac (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K442

订单号码 1426.3807.02

描述
IEEE 802.11ax (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SGT-K447

订单号码 1419.7775.02

描述
IEEE 802.11be (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K350

订单号码 1419.8107.02

描述
软件选件，适用于符合标准的动态频率选择雷达剖面。
基本单元
R&S®SGT100A
获取报价
