主要特点

  • 符合 3GPP 第 8 版至第 15 版的上行链路/下行链路 FDD 或 TDD 信号
  • LTE, NB-IoT, 侧行链路（D2D、C-V2X）物理层和功能
  • 实时 HARQ 反馈、定时调整和定时超前
  • 测试用例向导支持根据 3GPP TS 36.141 轻松设置测试
  • 记录信号生成链的中间结果
获取报价

LTE、LTE Advanced 和 LTE Advanced Pro 信号生成

LTE 软件选件结合 R&S®WinIQSIM2TM 直接在仪器或桌面根据 3GPP 第 8 版至第 15 版规范生成符合标准的 FDD 或 TDD 信号。选件支持 LTE 和 NB-IoT 的所有上行链路、下行链路和侧行链路通道带宽和物理通道，包括通道编码和加扰。直观易用的图形用户界面、上下文关联的帮助菜单、下行链路测试模型预设、上行链路固定参考通道和关于已配置信号的图形化时间表相结合，确保工作流快速高效。信号生成链的中间结果易于记录，有助于进行调试。另外，测试用例向导确保根据 3GPP TS 36.141 轻松设置基站一致性测试。

快速链接

特性和优点

支持所有物理信号和通道

灵活配置 LTE、NB-IoT 和侧行链路物理层

LTE 选件根据 3GPP 第 8 版至第 15 版规范实现物理层。选件支持所有下行链路、上行链路和侧行链路物理通道、所有指定通道带宽和 1024QAM 等调制方案，并支持数据和控制信息的通道编码、加扰、复用等重要的物理层功能。这提供符合标准的信号以用于测试组件、模块、接收机和基站。

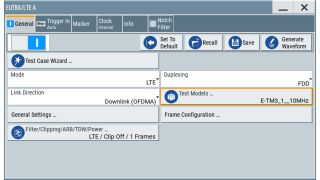

主菜单，基站设置（下行链路）。
打开灯箱

主菜单，基站设置（下行链路）。

主菜单，基站设置（下行链路）。
主菜单，基站设置（下行链路）。

MIMO、载波聚合和多用户

轻松配置至多 8 层 MIMO，聚合最多 5 个载波

LTE 选件根据 3GPP 第 8 版至第 15 版规范全面提供 MIMO 和发射分集支持，并支持灵活的 LTE 天线端口映射。选件可以配置至多五个分量载波的载波内和载波间聚合，包括上行链路和跨载波调度的混合 TDD/FDD 载波聚合。至多可以配置四个下行链路调度用户和八个上行链路用户，以进行真实的接收机测试。

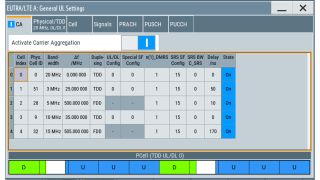

上行链路载波聚合对话框
打开灯箱

上行链路载波聚合对话框

上行链路载波聚合对话框
上行链路载波聚合对话框

测试用例向导能够轻松设置基站测试

测试用例向导支持根据 3GPP TS 36.141 配置基站一致性测试和性能测试所需的测试信号。向导根据定义的测试用例提供一系列预先定义的有用信号和干扰信号设置。此外，下行链路测试模型和上行链路固定参考通道的预设和预定义设置便于轻松设置测试信号以测试组件和基站。

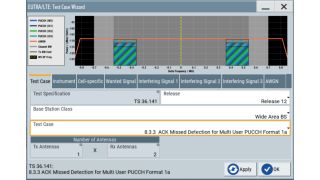

测试用例向导主对话框
打开灯箱

测试用例向导主对话框

测试用例向导主对话框
测试用例向导主对话框

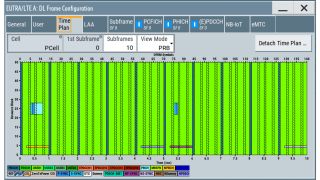

以图形方式评估信号

以图形方式监控几乎任何信号点

除了方便地显示一段时间内的已配置资源分配情况，各种图形显示还支持快速轻松地配置或评估信号以指示资源分配冲突状况。还能够以图形方式实时监控信号。这可以配置为显示功率谱、I/Q 样本与时间、矢量图和互补累积分布函数 (CCDF) 等。

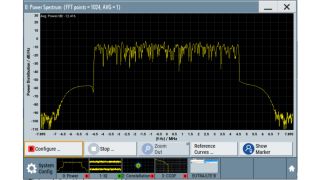

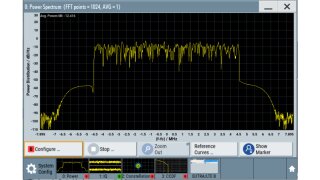

已配置 LTE 信号的功率谱。
打开灯箱

已配置 LTE 信号的功率谱。

已配置 LTE 信号的功率谱。
已配置 LTE 信号的功率谱。

专用于基站测试

实时 HARQ 反馈支持

LTE 闭环基站测试选件支持测试工程师根据需要生成动态变化的 LTE 测试信号。这样能够根据 LTE 基站测试规范 3GPP TS 36.141（第 8 章）执行 HARQ 反馈和上行链路定时调整测试。模拟的用户设备可以实时应答基站发出的 HARQ 反馈（确认/否定确认）和定时调整命令。

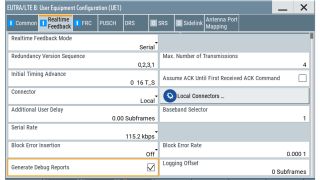

实时 HARQ 反馈对话框。
打开灯箱

实时 HARQ 反馈对话框。

实时 HARQ 反馈对话框。
实时 HARQ 反馈对话框。

支持优化设计流程

日志文件用于设计验证和增强型调试

日志记录点可用于采集前向纠错等信号处理链中间结果，并可以位流或 I/Q 样本文件的格式进行存储。这样，设计人员可以验证自有接收机和发射机软件的 LTE 物理层实现，并了解有用信息以执行增强型调试。

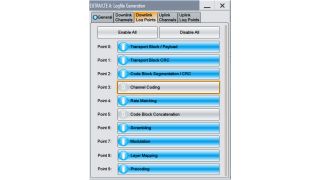

日志记录点用于生成下行链路日志文件。
打开灯箱

日志记录点用于生成下行链路日志文件。

日志记录点用于生成下行链路日志文件。
日志记录点用于生成下行链路日志文件。

可用型號

R&S®SMW200A
型号
描述
基本单元

R&S®SMW-K55

订单号码 1413.4180.02

描述
LTE 第 8 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K84

订单号码 1413.5435.02

描述
LTE 第 9 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K85

订单号码 1413.5487.02

描述
LTE 第 10 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K112

订单号码 1413.8505.02

描述
LTE 第 11 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K113

订单号码 1414.1933.02

描述
LTE 第 12 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K119

订单号码 1414.3542.02

描述
LTE 第 13/14/15 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K115

订单号码 1414.2723.02

描述
蜂窝 IoT 第 13 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K143

订单号码 1414.6064.02

描述
蜂窝 IoT 第 14 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K146

订单号码 1414.6564.02

描述
蜂窝 IoT 第 15 版
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K69

订单号码 1413.4480.02

描述
LTE 闭环基站测试
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K255

订单号码 1413.5235.02

描述
LTE 第 8 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K284

订单号码 1413.5535.02

描述
LTE 第 9 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K285

订单号码 1413.5587.02

描述
LTE 第 10 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K412

订单号码 1413.8557.02

描述
LTE 第 11 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K413

订单号码 1414.2030.02

描述
LTE 第 12 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K419

订单号码 1414.3588.02

描述
LTE 第 13/14/15 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K415

订单号码 1414.2769.02

描述
蜂窝 IoT 第 13 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K443

订单号码 1414.6093.02

描述
蜂窝 IoT 第 14 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K446

订单号码 1414.6587.02

描述
蜂窝 IoT 第 15 版 (WinIQSIM2™)
基本单元
R&S®SMW200A
获取报价
R&S®SMM100A
型号
描述
基本单元

R&S®SMM-K84

订单号码 1441.1882.02

描述
LTE 第 9 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K85

订单号码 1441.1876.02

描述
LTE 第 10 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K112

订单号码 1441.1847.02

描述
LTE 第 11 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K113

订单号码 1441.1830.02

描述
LTE 第 12 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K119

订单号码 1441.1776.02

描述
LTE 第 13/14/15 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K115

订单号码 1441.1818.02

描述
蜂窝 IoT 第 13 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K143

订单号码 1441.1747.02

描述
蜂窝 IoT 第 14 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K146

订单号码 1441.1247.02

描述
蜂窝 IoT 第 15 版
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K255

订单号码 1441.1601.02

描述
LTE 第 8 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K284

订单号码 1441.1530.02

描述
LTE 第 9 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K285

订单号码 1441.1524.02

描述
LTE 第 10 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K412

订单号码 1441.1453.02

描述
LTE 第 11 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K413

订单号码 1441.1447.02

描述
LTE 第 12 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K419

订单号码 1441.1382.02

描述
LTE 第 13/14/15 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K415

订单号码 1441.1424.02

描述
蜂窝 IoT 第 13 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K443

订单号码 1441.1253.02

描述
蜂窝 IoT 第 14 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K446

订单号码 1441.1230.02

描述
蜂窝 IoT 第 15 版 (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K55

订单号码 1441.1924.02

描述
LTE 第 8 版
基本单元
R&S®SMM100A
获取报价
R&S®SMBV100B
型号
描述
基本单元

R&S®SMBVB-K55

订单号码 1423.7830.02

描述
LTE
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K84

订单号码 1423.7901.02

描述
LTE 第 9 版和增强功能
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K85

订单号码 1423.7918.02

描述
LTE 第 10 版 (LTE-Advanced)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K112

订单号码 1423.8037.02

描述
LTE 第 11 版和增强功能
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K113

订单号码 1423.8043.02

描述
LTE 第 12 版
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K119

订单号码 1423.8108.02

描述
LTE 第 13/14/15 版
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K115

订单号码 1423.8066.02

描述
蜂窝 IoT
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K143

订单号码 1423.8637.02

描述
蜂窝 IoT 第 14 版
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K146

订单号码 1423.8808.02

描述
蜂窝 IoT 第 15 版
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K255

订单号码 1423.8272.02

描述
LTE (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K284

订单号码 1423.8343.02

描述
LTE 第 9 版和增强功能 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K285

订单号码 1423.8350.02

描述
LTE 第 10 版 (LTE-Advanced) (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K412

订单号码 1423.8495.02

描述
LTE 第 11 版和增强功能 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K413

订单号码 1423.8508.02

描述
LTE 第 12 版 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K419

订单号码 1423.8550.02

描述
LTE 第 13/14/15 版 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K415

订单号码 1423.8514.02

描述
蜂窝 IoT (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K443

订单号码 1423.8643.02

描述
蜂窝 IoT 第 14 版 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K446

订单号码 1423.8814.02

描述
蜂窝 IoT 第 15 版 (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价
R&S®SMCV100B
型号
描述
基本单元

R&S®SMCVB-K255

订单号码 1434.4373.02

描述
LTE 第 8 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K284

订单号码 1434.4496.02

描述
LTE 第 9 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K285

订单号码 1434.4515.02

描述
LTE 第 10 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K412

订单号码 1434.4650.02

描述
LTE 第 11 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K413

订单号码 1434.4673.02

描述
LTE 第 12 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K419

订单号码 1434.4796.02

描述
LTE 第 13/14/15 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K415

订单号码 1434.4738.02

描述
蜂窝 IoT 第 13 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K443

订单号码 1434.4850.02

描述
蜂窝 IoT 第 14 版
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K446

订单号码 1434.5705.02

描述
蜂窝 IoT 第 15 版
基本单元
R&S®SMCV100B
获取报价
R&S®SGT100A
型号
描述
基本单元

R&S®SGT-K255

订单号码 1419.6804.02

描述
LTE 第 8 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K284

订单号码 1419.7152.02

描述
LTE 第 9 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K285

订单号码 1419.7200.02

描述
LTE 第 10 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K412

订单号码 1419.7600.02

描述
LTE 第 11 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K413

订单号码 1419.8159.02

描述
LTE 第 12 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K415

订单号码 1426.3607.02

描述
蜂窝 IoT 第 13 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K419

订单号码 1426.3859.02

描述
LTE 第 13/14/15 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K443

订单号码 1419.7752.02

描述
蜂窝 IoT 第 14 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K446

订单号码 1419.8171.02

描述
蜂窝 IoT 第 15 版 (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价
