Broadcast standards 仪器选件

 广播电视信号生成

Broadcast standards 仪器选件
Broadcast standards instrument options
Broadcast standards instrument options
打开灯箱
Broadcast standards instrument options

主要特点

  • 用于组件和接收机测试的广播电视信号
  • 支持调频、数字音频广播、DVB-T2 和其他广播电视标准
  • 生成模拟和数字音视频广播电视信号
  • 覆盖所有广播电视频段
  • 支持第二代和第三代广播电视标准
获取报价

生成真实的广播电视信号

面向全球范围内所用广播电视设备的综合性测试

罗德与施瓦茨矢量信号发生器配备广播电视信号生成选件后，可提供创新的测量解决方案以在研发和生产中测试广播电视接收机。矢量信号发生器根据常见的广播电视传输标准在物理层和应用层进行测试。罗德与施瓦茨解决方案非常适用于特性测量和验证，能够满足客户的性能、成本和调度需求。

快速链接

特性和优点

逼真的测试

真实的广播电视信号

根据测试要求，可以通过 FPGA 或任意波形应用实时生成广播电视信号。实时编码器生成不间断的信号流，非常适合在应用层使用长 PRBS 进行音频、视频和误码率测试。带有 I/Q 波形的任意波形发生器可用于执行主要关注物理层的测试。

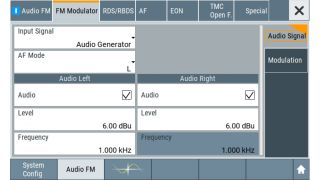

使用 R&S®SMCV100B 生成调频信号
打开灯箱

使用 R&S®SMCV100B 生成调频信号

R&S®SMCV100B 可以针对所有相关的广播电视标准生成信号，非常适合实验室和生产测试。

使用 R&S®SMCV100B 生成调频信号
使用 R&S®SMCV100B 生成调频信号 - R&S®SMCV100B 可以针对所有相关的广播电视标准生成信号，非常适合实验室和生产测试。

广泛的广播电视标准

轻松满足地区或全球要求

软件选件能够通过全匹配配置组合大量可用的广播电视标准。多种罗德与施瓦茨信号发生器提供实时任意波形发生器解决方案或 WinIQSIM2，可以支持广播电视标准。

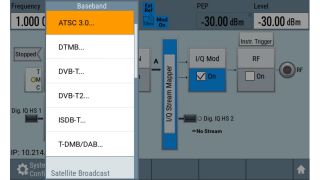

一系列可用的广播电视标准。
打开灯箱

一系列可用的广播电视标准。

许多罗德与施瓦茨信号发生器均支持模拟和数字音视频广播电视标准，例如 R&S®SMCV100B。

一系列可用的广播电视标准。
一系列可用的广播电视标准。 - 许多罗德与施瓦茨信号发生器均支持模拟和数字音视频广播电视标准，例如 R&S®SMCV100B。

实时信号生成

包含实时音视频内容和服务的广播电视信号

专用的罗德与施瓦茨信号发生器支持实时信号生成，并可利用 FPGA 以用于广泛的广播电视标准。用户能够选择与标准相关的码流，例如 ETI、MPEG-2 TS 和其他包含已编码音视频内容的码流。用户还可以使用来自外部信号源的已编码音视频信号。与任意波形发生器相比，实时广播电视编码器能够提供恒定、不间断的现有信号。

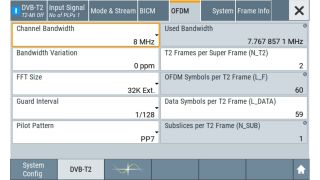

R&S®SMCV100B 中的 DVB-T2 参数设置。
打开灯箱

R&S®SMCV100B 中的 DVB-T2 参数设置。

提供全面的信号配置灵活性，可以访问广播电视标准传输参数。

R&S®SMCV100B 中的 DVB-T2 参数设置。
R&S®SMCV100B 中的 DVB-T2 参数设置。 - 提供全面的信号配置灵活性，可以访问广播电视标准传输参数。

测试接收机应用层

包含音频、视频和数据内容的广播电视流媒体库

实时编码器利用已编码的音频、视频和数据内容作为输入信号。这些内容包含传输通道和低层，支持在应用层进行广播电视接收机测试。这些端到端测试非常重要，能够确保系统级的用户体验。除了实时编码器之外，许多罗德与施瓦茨信号发生器还支持这些流媒体库。

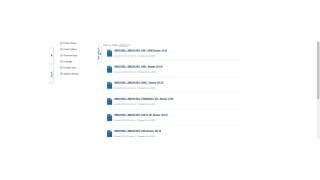

多种罗德与施瓦茨流媒体库。
打开灯箱

多种罗德与施瓦茨流媒体库。

用户可以通过罗德与施瓦茨客户网站下载罗德与施瓦茨流媒体库，以便访问最新的更新内容。

多种罗德与施瓦茨流媒体库。
多种罗德与施瓦茨流媒体库。 - 用户可以通过罗德与施瓦茨客户网站下载罗德与施瓦茨流媒体库，以便访问最新的更新内容。

使用 I/Q 波形测试广播电视接收机

I/Q 波形和 R&S®WinIQSIM2™、波形库和预定义信号

I/Q 波形非常适用于简单的接收机测试。根据广播电视标准和带宽情况，这些波形可用于 HD Radio™ 等应用层验证测试，或简单的物理层功能测试。HD Radio™、XM Radio 和预定义波形可供选择。R&S®WinIQSIM2™ 也提供多种广播电视标准。许多带有任意波形发生器功能的罗德与施瓦茨信号发生器支持 I/Q 波形。

可用型號

R&S®SMW200A
型号
描述
基本单元

R&S®SMW-K52

订单号码 1413.6090.02

描述
DVB-H/DVB-T
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K252

订单号码 1413.6190.02

描述
DVB-H
基本单元
R&S®SMW200A
获取报价

R&S®SMW-K253

订单号码 1413.6248.02

描述
DAB/T-DMB
基本单元
R&S®SMW200A
获取报价
R&S®SMM100A
型号
描述
基本单元

R&S®SMM-K252

订单号码 1441.1630.02

描述
DVB-H/DVB-T (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价

R&S®SMM-K253

订单号码 1441.1624.02

描述
DAB/T-DMB (WinIQSIM2™)
基本单元
R&S®SMM100A
获取报价
R&S®SMBV100B
型号
描述
基本单元

R&S®SMBVB-K252

订单号码 1423.8243.02

描述
DVB-H/DVB-T (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价

R&S®SMBVB-K253

订单号码 1423.8250.02

描述
SMBVB-K253 DAB/T-DMB (WinIQSIM2™)
基本单元
R&S®SMBV100B
获取报价
R&S®SMCV100B
型号
描述
基本单元

R&S®SMCVB-K156

订单号码 1434.3731.02

描述
DAB/T-DMB
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K157

订单号码 1434.3754.02

描述
DVB-C / ISDB-C
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K155

订单号码 1434.3719.02

描述
AM/FM/RDS
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K158

订单号码 1434.3777.02

描述
J.83/B
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K160

订单号码 1434.3819.02

描述
DRM
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K161

订单号码 1434.3831.02

描述
ATSC/ATSC-MH
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K162

订单号码 1434.3854.02

描述
ATSC 3.0
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K163

订单号码 1434.3877.02

描述
DVB-T
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K164

订单号码 1434.3890.02

描述
DVB-T2
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K165

订单号码 1434.3919.02

描述
ISDB-T/TSB
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K166

订单号码 1434.3931.02

描述
DTMB
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV10

订单号码 1434.5340.02

描述
DAB/T-DMB 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV11

订单号码 1434.5370.02

描述
DRM 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV12

订单号码 1434.5405.02

描述
DRM+ 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV13

订单号码 1434.5434.02

描述
HD Radio 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV14

订单号码 1434.5463.02

描述
XM Radio 波形回放（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV15

订单号码 1434.5492.02

描述
DVB-T2 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV16

订单号码 1434.5528.02

描述
ATSC 3.0 波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV17

订单号码 1434.5557.02

描述
数字电视干扰波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV18

订单号码 1434.5586.02

描述
有线电视干扰波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV19

订单号码 1434.5611.02

描述
卫星电视干扰波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS10

订单号码 1434.4896.02

描述
DAB/T-DMB 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS11

订单号码 1434.4938.02

描述
DAB+ 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS13

订单号码 1434.5011.02

描述
ATSC 和 ATSC 移动数字电视码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS14

订单号码 1434.5057.02

描述
DVB-T2 MI 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS15

订单号码 1434.5092.02

描述
EMC 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS16

订单号码 1434.5134.02

描述
DRM 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS17

订单号码 1434.5170.02

描述
基本码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS18

订单号码 1434.5211.02

描述
扩展标清电视码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS19

订单号码 1434.5257.02

描述
扩展高清电视码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS20

订单号码 1434.5292.02

描述
HEVC 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K252

订单号码 1434.4315.02

描述
DVB-H/DVB-T
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-K253

订单号码 1434.4338.02

描述
DAB/T-DMB
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KV20

订单号码 1434.5892.02

描述
中国数字广播波形库（软件许可）
基本单元
R&S®SMCV100B
获取报价

R&S®SMCVB-KS12

订单号码 1434.4973.02

描述
ISDB-T 码流库（软件许可）
基本单元
R&S®SMCV100B
获取报价
R&S®SGT100A
型号
描述
基本单元

R&S®SGT-K252

订单号码 1419.6656.02

描述
DVB-H/DVB-T (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价

R&S®SGT-K253

订单号码 1419.6704.02

描述
DAB/T-DMB (WinIQSIM2™)
基本单元
R&S®SGT100A
获取报价
