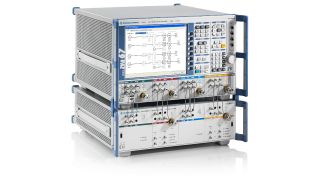

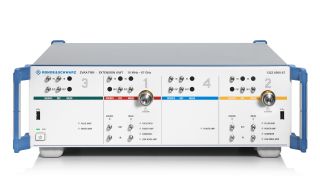

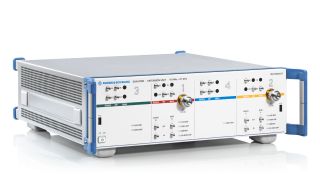

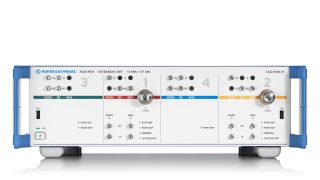

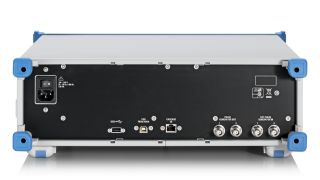

R&S®ZVAX-TRM 扩展单元

可配置的信号调理,以便测量有源组件

主要特点

  • 适用于 R&S®ZVA/ZVT 网络分析仪的扩展单元,以便测量收发模块、接收机、收发信机和功率放大器
  • 多种脉冲调制、放大、高功率、噪声系数和互调测量选件

简介

可配置的 R&S®ZVAX‑TRM 扩展单元适用于 R&S®ZVA/ZVT 网络分析仪,能够在高难度的有源被测设备测量中进行信号调理。

特点

  • 可配置的测试系统,适用于收发模块的特性测量
  • 一流的性能数据,可用于测量收发模块
  • 自定义配置

规格


测试端口的最大输入功率 +43 dBm
上升时间 < 5 ns,典型值 1 ns
开/关比(10 GHz 时) > 60 dB

主要特点

  • 适用于 R&S®ZVA/ZVT 网络分析仪的扩展单元,以便测量收发模块、接收机、收发信机和功率放大器
  • 多种脉冲调制、放大、高功率、噪声系数和互调测量选件
  • R&S®ZVAX‑TRM 模块频率高达 24/40/50/67 GHz
  • 根据所需应用进行灵活配置

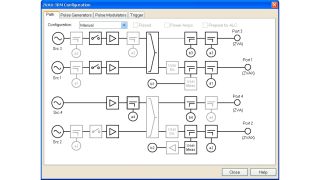

  • 简明直观的对话框,轻松配置测量
  • 通过 USB 接口自动检测和控制 R&S®ZVAX‑TRM

简介

可配置的 R&S®ZVAX‑TRM 扩展单元适用于 R&S®ZVA/R&S®ZVT 网络分析仪,能够在高难度的有源被测设备测量中进行信号调理。R&S®ZVAX-TRM24/40/50/67 可与 R&S®ZVA8/24/40/50/67 或 R&S®ZVT8/20 网络分析仪搭配使用;扩展单元标配适用于对应 R&S®ZVA24/40/50/67 型号的射频互连电缆。例如,扩展单元可测量收发 (T/R) 模块的脉冲信号或噪声系数。用于 R&S®ZVA 网络分析仪时,R&S®ZVAX‑TRM 提供适用于 24/40/50/67 GHz 应用的自定义测试装置(67 GHz 型号的部分选件有所限制)。

特点和优势

  • 可配置的测试系统,适用于收发模块的特性测量
    • R&S®ZVAX-TRM 将信号调理与网络分析仪分离
    • 网络分析仪只需使用较少选件,减少了投资成本
    • 基础配置支持最高 +43 dBm 的高功率双端口测量
    • 可以使用选件扩展测试装置
    • R&S®ZVAX-TRM 中的信号接入点可用于集成外部组件和仪器
  • 一流的性能数据,可用于测量收发模块
    • 双向测量收发模块的特性
    • 支持双向脉冲测量
    • 即便使用完全配置的 R&S®ZVAX-TRM,也能实现高输出功率电平
  • 自定义配置

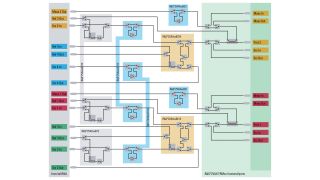

    • R&S®ZVAX‑TRM 基本单元
    • R&S®ZVAXxxB712/B73 脉冲调制器
    • R&S®ZVAXxxB112/B134 输出放大器
    • R&S®ZVAXxxB213/B224 合路器
    • R&S®ZVAXxxB31/B32 前置放大器,接收机路径 1/2
  • 典型系统配置
    • 通过组合的收发端口测量收发模块
    • 使用输入循环器(三个端口)测量收发模块
    • 高功率和热态 S22 测量

规格

关键规格
测试端口的最大输入功率 基本单元 +43 dBm 1)
上升时间 R&S®ZVAXxxB712/B73 脉冲调制器选件 < 5 ns,典型值 1ns
开/关比(10 GHz 时) R&S®ZVAXxxB712/B73 脉冲调制器选件 > 60 dB
 脉冲顶降 R&S®ZVAXxxB712/B73 脉冲调制器选件 典型值 0.05 dB
 触发延迟 R&S®ZVAXxxB712/B73 脉冲调制器选件 < 25 ns
 输出功率(安装所有选件,-5 db 输入功率) R&S®ZVAXxxB112/B134 输出放大器选件 > 5 dBm(输出功率较高,安装选件较少或输入功率较高)
动态范围(安装所有选件) 最高 24 GHz > 120 dB
动态范围(安装所有选件) 最高 40 GHz > 110 dB
动态范围(安装所有选件) 最高 50 GHz > 100 dB
动态范围(安装所有选件) 最高 67 GHz > 90 dB

1) 可以使用前置放大器和衰减器等外部组件提供和处理更高功率。
