验证支持 M-MIMO 波束赋形的 O-RAN 无线电单元

您的任务：支持 M-MIMO 波束赋形的 O-RU

我们的 O-RU 测试解决方案

罗德与施瓦茨与 VIAVI Solutions 合作提供一套支持 M-MIMO 波束赋形、功能强大的 O-RU 验证解决方案。该解决方案符合 O-RAN 联盟的 WG4.CONF 规范，验证 O-RU 是否可以通过预定义的空间波束传输基本的 3GPP 测试帧。其支持从功能性验证、一致性测试到性能验证的全面 O-RU 测试。该解决方案支持所有波束赋形变体，提供业内最广泛的测试范围覆盖。

现有的 O-RU 测试仪用户只需添加相移矩阵 (PSM) 和 R&S®RTO 示波器，就能轻松升级测试系统，并进行 M-MIMO 波束赋形测试。简单的升级路径让用户最大化测试投资价值。

如何测量 O-RU 一致性

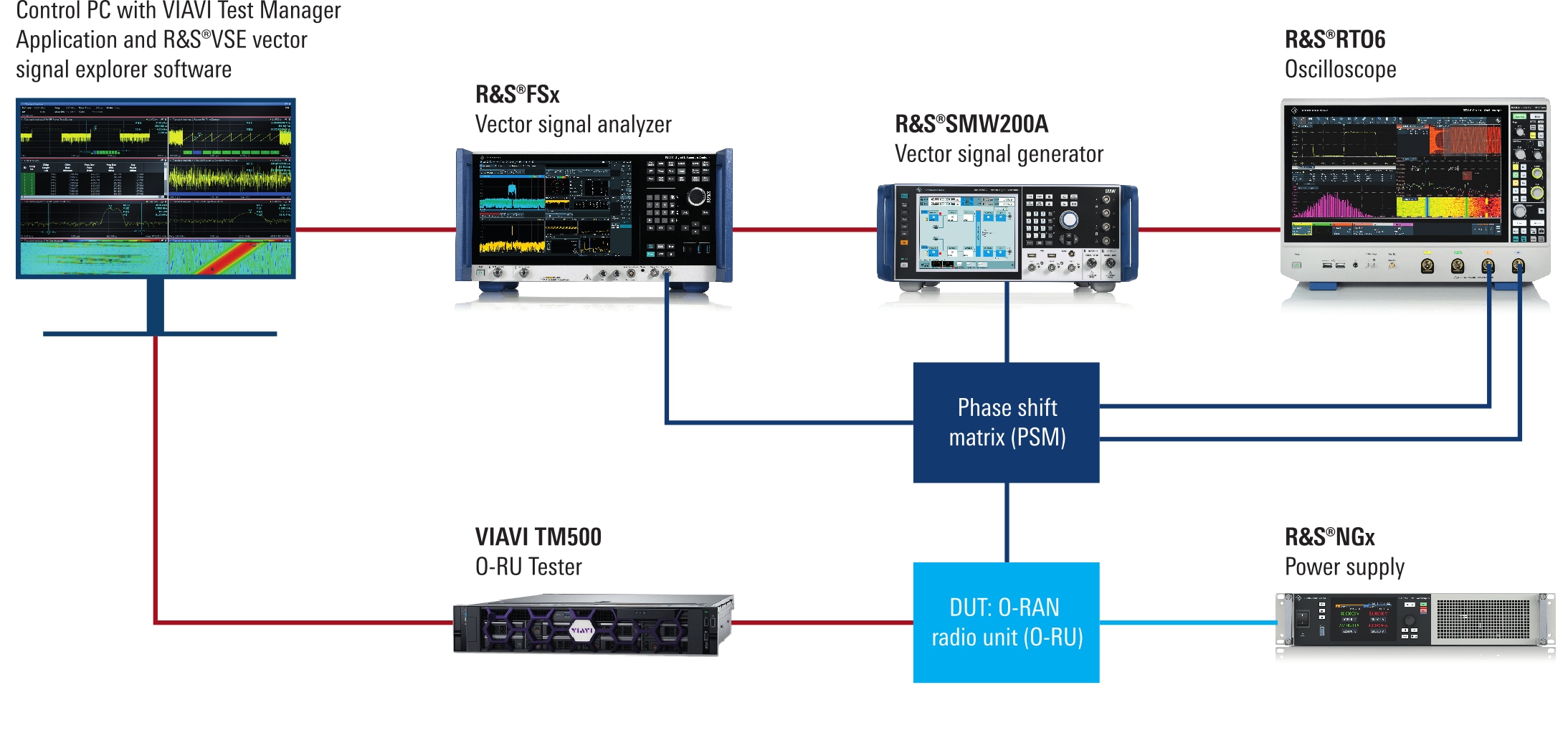

VIAVI TM500 O-RU 测试仪（O-DU 仿真器）可同步并配置被测 O-RU。罗德与施瓦茨信号发生器（如 R&S®SMW200A 矢量信号发生器）提供射频信号和波形，信号与频谱分析仪（如 FSW 信号与频谱分析仪）在上行链路和下行链路捕获传输信号并分析 I/Q 数据。

增加一台 R&S®RTO 示波器，并将 PSM 连接至 O-RU 的 M-MIMO 天线端口，即可按序测量下行和上行波束赋形：

• R&S®SMW200A 矢量信号发生器生成上行信号，并将其注入 PSM
• PSM 将上行信号形成指向 O-RU 的波束
• R&S®VSE 矢量信号分析软件捕获并评估生成的 I/Q 数据

整个测试装置实现了全自动化，并由 VIAVI 的 O-RU 测试管理器应用程序 (O-RU TMA) 控制，简化了 O-RU 一致性测试。用户只需选择要运行的测试用例，测试管理器会自动触发配置、运行测试用例，并生成测试报告。

如何测量 M-MIMO 波束赋形下行链路/上行链路 (DL/UL) 一致性

测试装置配置完成后，DL 测量开始：O-DU 仿真器将波束 ID 信息插入 I/Q 数据包，并通过开放前传 (O-FH) 接口将其发送至 O-RU。

O-RU 接收并解码 I/Q 数据流后，会重构波形，并通过其天线阵列发射射频信号。射频信号经过 PSM 路由至 R&S®RTO 示波器，由示波器捕获并进行分析。测量首先在所有天线端口进行，然后详细评估端口 2 到 O-RU 支持的最大编号端口（16、32 或 64）。捕获的数据使用 R&S®VSE 软件处理，并根据预设的合格/不合格标准进行核查。

所有端口测量完成后，系统会自动生成结果日志和汇总文件，最终结果会展示在简单的表格中。只要有任何一个天线端口超出测试工程师设定的限值，测试即失败。

在上行链路测试中，R&S®SMW200A 矢量信号发生器生成 UL 信号并将其输入 PSM，由 PSM 形成指向 O-RU 的匹配上行波束。O-RU 处理接收到的信号，生成的 I/Q 数据由 TM500 O-RU 测试仪捕获并分析。随后，VIAVI O-TMA 根据所有测试结果提供明确的合格/不合格报告。
