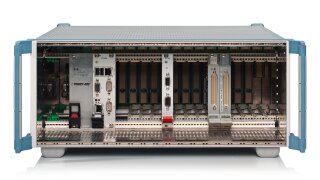

R&S®TSVP 测试系统通用平台

适合工业用途的经济型平台成为趋势

测试机构迫切希望为紧凑装置配置尽可能多的必备功能，以便满足当前和未来的多样化要求，无需大量的额外投资。产品开发时间也不断缩短，需要使用功能强大、易于操作、可重复集成到不同应用中的标准化软件模块。 R&S®TSVP 不只是一款批量生产测试仪。测试工程师可以在从工程验证测试 (EVT)、设计验证测试 (DVT)、生产验证测试 (PVT) 到批量生产 (MP) 的整个开发阶段使用仪器。现今的无线设备开发和生产必须保证出色的灵活性、性能和产能利用率。罗德与施瓦茨提供丰富的测试与测量设备，可用于多种应用的所有开发和制造阶段，并推出满足上述严格要求的 R&S®TSVP 产品。

紧凑、可扩展的系统方法

• 先进的 R&S®TSVP 型号提供多达 18 个模块插槽。
• 紧凑的 19" 4 HU 机架安装外壳。
• 出色的可扩展性，一个机箱可以构建具有多达 990 个通道的高脚数、大电流 ATE 应用，增加一个机箱可扩展至 2430 个通道。
• 多功能控制概念，可集成功能强大的嵌入式计算机，或者通过远程控制接口连接外部工业计算机 (IPC)。
• 精密的模拟测量总线，能够基于程序控制动态路由内部测量信号。
• 浮地模拟和数字仪器，可靠保证信号质量高，防止回路出现哼声。
• 后部 I/O 概念，可以从仪器后面板馈入外部信号并传输至前面板连接器。
• 海量互连接口解决方案，无需其他信号接线，不会降低仪器规格。
• 系统内自检和校准，为全天候运转的工厂满足其高利用率要求。

功能强大的模块组合

• 嵌入式计算机或远程控制接口
• 万用表和在线测试扩展模块。
• 信号路由模块，支持 90 个 1 A 通道到 4 个 50 A 通道，集成电流测量功能。
• 数字 I/O 模块，提供 10 个通道至最多 64 个通道，静态和动态板载内存高达 200 MS/s 和 2 Msamples。
• 模拟波形生成（浮地），提供 2 个通道至最多 16 个通道，电平高达 ±20 V/250 mA 或 ±27 V/100 mA。
• 模拟波形采集，支持 8 个并行通道至最多 16 个并行通道，电平高达 ±27 V 或 ±120 V。
• 电源具有两个通道，±50 V/±3 A/50 W/10 kS/s（浮地）

模块设计

R&S®TSVP 模块体积小巧，符合电子设备生产的尺寸要求，彰显出罗德与施瓦茨对优质产品的一贯追求。每个仪器都可以通过前面板连接器对输入信号进行主开关操作，并可灵活路由到仪器内部的模拟测量总线。只需使用测量模块的多路复用器，通常便可对少数信号进行多路复用以便测试被测设备。如果需要处理大量通道，需要借助模拟测量总线和开关矩阵模块进行多路复用。这样的模块连接较为灵活，非常便于实践操作，还简化了特殊测量任务的夹具布线。 后部 I/O 测量信号路由概念支持连接外部仪器，并从后面板通过开关模块输入或输出信号，以将信号传输至前面板连接器和被测设备 (DUT)。此外，外部仪器的信号可以路由到 R&S 模拟测量总线，还可以在系统内部路由至其他 R&S 仪器以执行进一步的测量任务。

内部信号路由概念

该测试平台扩展了功能，可用于工业环境中常见的自动化测试设备 (ATE) 应用，并额外集成模拟测量总线背板，在机箱中即可灵活地在模块之间传输测试信号，无需使用外部电缆。对于部分高阻抗模拟信号或低电平信号，其信号路由必须与“数字数据高速总线”（即 PCI 总线）保持一定的距离。高压信号也是如此。为此，模块布局使用模拟测量总线接口进行了扩展。在测量期间，基于程序将继电器动态耦合到模拟测量总线，可以暂时在模块之间交叉连接信号。

• 模拟测量总线在机箱的测量模块之间提供高质量的短信号路由，无需进行外部接线。
• 大部分外围插槽均提供 8 条系统级模拟测量总线，每条总线的最大规格为 120 V/1 A。这些总线能够动态连接通过开关模块和各种可连接模拟测量总线的测量模块或激励模块路由的被测设备信号。
• 这样可以减少干扰，保证测量的可重复性高。
• 模拟总线位于前面板连接器区域的正上方，在该区域可以使用模拟总线的耦合继电器进行板载信号调理和信号路由。
• 此平台系统提供更多总线，模拟总线背板搭载专用连接器，因此也可以使用第三方模块。

大电流开关和测量模块

• 大多数可用的电源开关模块整合感应 (Sense) 信号和强制 (Force) 信号的开关路径。
• 灵活选择开关路径的载流量，支持 12x 16 A、8x 30 A 或 4x 50 A，搭配适量的 2 A 感应路径。
• 所有开关路径均配备分流电阻器或电流电压传感器，具体取决于强制信号路径的载流量。借助总线耦合继电器，开关路径可以连接到本地和全局的 R&S 模拟测量总线。开关路径经过校准，并且可以从每个模块的剩余内存中读取校正值。
• 在从 nA 至 50 A 的 20 个量程内可以进行高精度电流测量，并且不会出现任何信号中断。
• 可实现的电流测量精度通常为测量值的 ±1% 和量程的 +0.2%。
• 在小于 1 A 的量程内，使用 R&S®TS-PSAM 模拟源并选择合适的电流量程进行直接电流测量。
• 在大于 1 A 的量程内，测量分流电阻器的电压降或测量电流电压传感器的输出电压，从而通过电压测量间接测量电流。

独特的海量互连接口解决方案

• 对于测试系统的可靠性、灵活性和模块化特性而言，测试平台和被测单元 (UUT) 之间的接口非常重要。
• 便捷的直通海量互连接口解决方案通过法兰直接固定到 R&S®TSVP 机箱前端，便于轻松维修和维护仪器。
• 信号模块直接连接到仪器的前面板连接器，无需额外的内部接线，不会降低仪器的技术数据规格。
• 高度可扩展，提供三款不同的产品 G20、G20x 和 G40x，具有 20 个插槽和 40 个插槽，附加 10 个扩展插槽。
• 支持自定义和成本优化配置，涵盖从直流、大功率到射频的各种应用。

丰富的软件和工具

为了便于开发测试程序，此平台产品提供 R&S®GTSL 通用测试软件库，该综合性测试库具备现成可用并经过充分测试的软件模块，能够根据可互换虚拟仪器 (IVI) 行业标准进行功能性测试。该软件库支持资源管理、系统模块配置、被测设备开关以及 R&S 模块的所有测量和激励功能。R&S®GTSL 能够快速可靠地实现测试用例，确保测试用例满足不断变化的要求。 用户可以通过仪器软面板快速启动和操作 R&S®TSVP，并在执行调试和评估作业时轻松配置每个模块。 R&S®GTSL 调试驱动程序服务器和调试面板有助于实现用例和排查故障，还可以和测试应用或测试执行排序解决方案同时运行。面板可以显示大部分 R&S 模块的当前运行状态。 R&S®GTSL 提供高级信号路由库，能够使用开关命令设置复杂的开关连接。借由模拟测量总线，可以自动路由开关连接：软件会自动搜索空闲的模拟测量总线，并根据简单的逻辑名称自动切换开关路径中的继电器。大量开关连接也可以使用特定的应用名称进行保存，并供测试程序调用。信号路由库是一种优异功能，利用精密的工作台概念支持多面板测试和并行测试。
