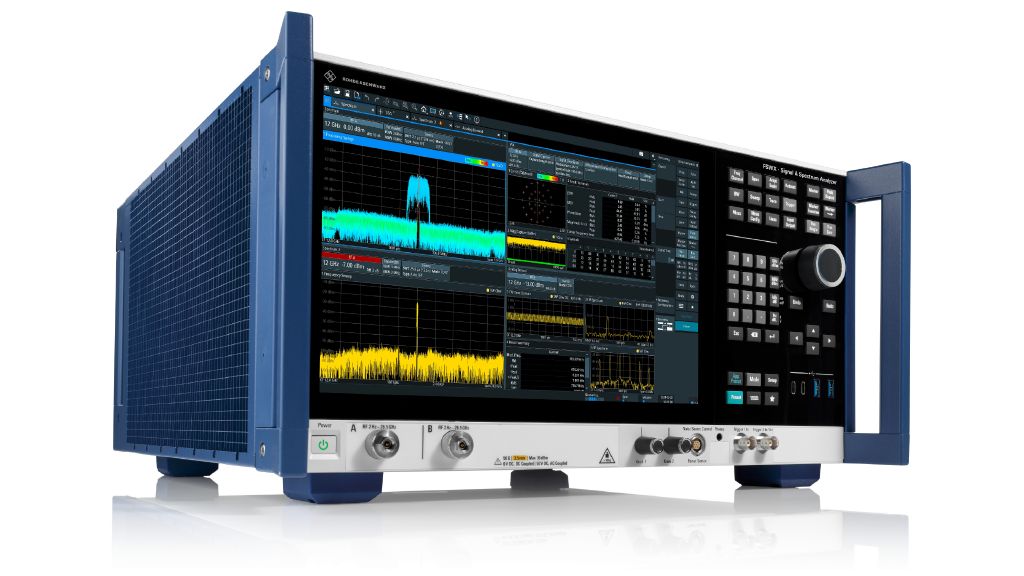

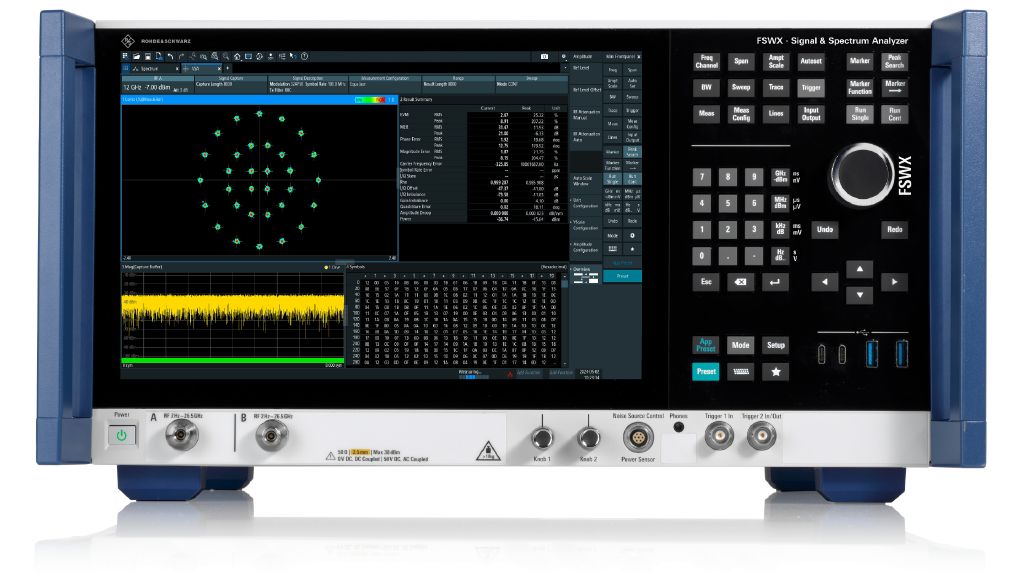

FSWX 信号与频谱分析仪

FSWX 应用场景

革新性的仪器架构实现新的测量可能

FSWX 是第一台具有多个内部接收路径和滤波器组的信号与频谱分析仪。这意味着以下特性：

• 通过输入预选抑制无用信号
• 内置互相关模式，无需外部分路器和额外的校准操作
• 两个射频输入端口，支持所有现代移动和无线通信标准以及宽带应用
• 有效抑制固有的本振 (LO) 相关杂散信号

互相关技术增强动态范围和 EVM 测量

互相关模式是 FSWX 的内置功能，可一键激活。这意味着以下特性：

• 抑制仪器的固有噪声，超越传统的信号与频谱分析仪
• 出色的相位噪声测量灵敏度
• 提高动态范围，扩展了 EVM 性能的浴盆曲线
• 检测接近甚至低于热噪声的信号

快速查找隐藏的杂散信号

FSWX 的多路径架构增强了信号检测能力，能够抑制固有噪声并提高灵敏度。互相关模式也很重要，因为它可以减小噪声基底，同时不会降低分辨率带宽 (RBW)。这意味着以下特性：

• 扫描速度更快
• 增强对小信号的检测能力
• 简化检测杂散信号的装置，无需使用外部分路器或进行额外校准
• 灵敏度更高，能够检测可能被杂波反射遮盖的雷达散射截面积 (RCS) 较小的目标

突破 YIG 预选器在宽带调制分析中的局限性

FSWX 利用滤波器组进行预选。这些滤波器组提供更宽的带宽和平坦频率响应，非常适合宽带 I/Q 分析。这意味着以下特性：

• 增强动态范围，减少由镜像频率下的无用信号引起的测量误差
• 大大提高了测量精度
• 宽带 I/Q 分析，在超过 YIG 滤波器有限带宽的更大频率范围内进行镜频抑制
• 频谱分析速度是 YIG 滤波器的 10-20 倍
• 切换 YIG 滤波器（进行窄带分析）和滤波器组（进行快速 I/Q 分析）

相控阵天线测试更加简单

FSWX 具有多个相位相参通道，能够准确测量相控阵天线中不同传输通路之间的相位对齐。创新的分析仪设计确保初始相位得到校准，从而准确对比各个天线单元。这意味着以下特性：

• 轻松测试调制条件下的相控阵天线
• 测试更加简单，最大限度地减少对附加设备或复杂配置的需求
• 可用于各种相控阵天线测试场景

应对雷达测试中的信号干扰挑战

在雷达测试中分析信号干扰的影响，需要同时捕获宽频率范围内的信号。FSWX 支持重要的雷达测试功能。这意味着以下特性：

• 多个输入端口和多路径架构支持同步测量
• 能够为本振设置不同的频率或调整每个输入的增益和衰减，从而优化各种测量场景的动态范围
• 灵活触发，可在非测量频率上触发以分析某个信号（例如 Wi-Fi）对其他信号（例如雷达信号）的影响
• 宽仪器带宽，可在单次测量中捕获完整的信号场景
• 增强干扰分析能力，可以测量并分析不同通信标准和雷达信号之间的干扰，以了解信号之间的相互影响
• 提高灵敏度，即使存在强通信信号，也能更好地检测雷达信号的弱高次谐波

增强调制成分分析

调制成分分析至关重要，因为关键成分参数取决于所用带宽和调制参数。FSWX 通过同步信号测量支持此类分析任务。这意味着以下特性：

• 轻松比较放大器或变频器在输入和输出的信噪比 (SNR) 或误差矢量幅度 (EVM) 性能
• 即使输入信号调制未知，I/Q 数据分析也能评估调制性能
• 高动态范围确保准确测量输入和输出信号
• 针对调制信号定制的内置分析功能，简化了评估过程，并减少了对外部硬件的需求

测试用于电子战的数字射频存储器 (DRFM)

开发EW 应用程序的用户可以使用 FSWX 检查设备的输入和输出，并实时分析信号相位和幅度。这意味着以下特性：

• 实时捕获数字射频存储器 (DRFM) 前后的脉冲雷达信号，以进行详细的信号分析
• 分析幅度和相位变化，这对于优化实施干扰的电子战应用至关重要
• 同时测量输入和输出信号，全面评估 DRFM 的性能和有效性
• 高动态范围有助于准确检测信号特性的细微变化
• 支持各种电子战场景，使 FSWX 适合测试不同类型的 DRFM 系统和配置

希望和我们的专家讨论您的具体测试应用？

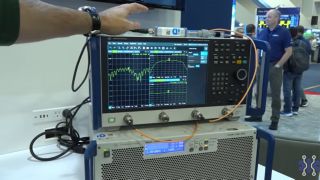

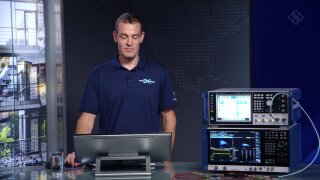

观看 FSWX 的实际运作
