分析无源低频器件

您的任务

矢量网络分析仪非常适用于分析无源或有源器件，例如滤波器、放大器、混频器和多端口模块。但是，低频器件设计人员要求确保较低的起始频率，有时候甚至需要低至几赫兹。传统网络分析仪的起始频率通常处于千赫兹范围内。

罗德与施瓦茨解决方案

使用 R&S®RTx-K36 频率响应分析（波特图）选件轻松快速地在示波器上进行低频响应分析。测定多种电子设备的频率响应，包括无源滤波器和放大器电路。R&S®RTx-K36 频率响应分析（波特图）选件使用示波器的内置波形发生器生成 10 Hz 至 25 MHz 的激励信号。通过测量每个测试频率下被测设备的激励信号与输出信号之比，示波器波特图会以对数方式显示增益和相位。

测量装置

射频网络的频率响应是指输出信号（称为 B 波）与注入信号（称为 A 波）之比。

测量网络的频率响应需要信号源在特定频率下生成信号。必须测量被测设备输入信号以及输出的幅度和相位以进行计算。

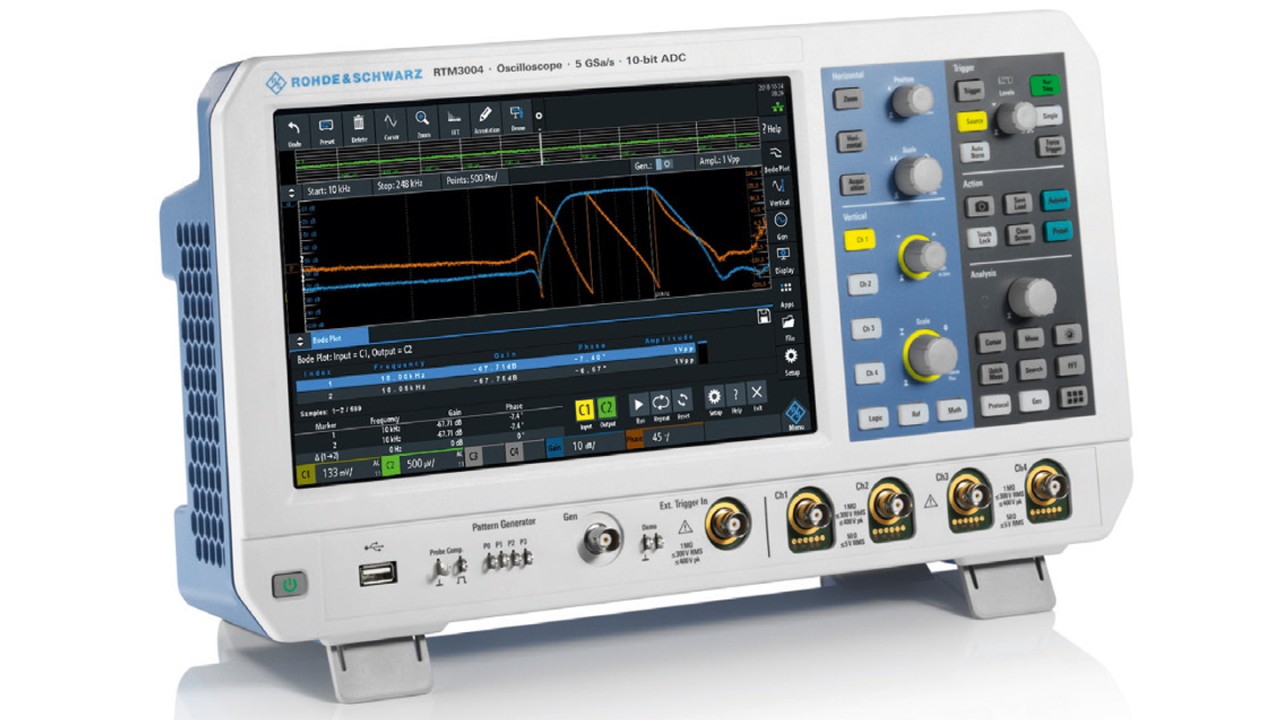

使用波特图应用选件，将罗德与施瓦茨示波器转变为频率响应分析仪。

设备设置

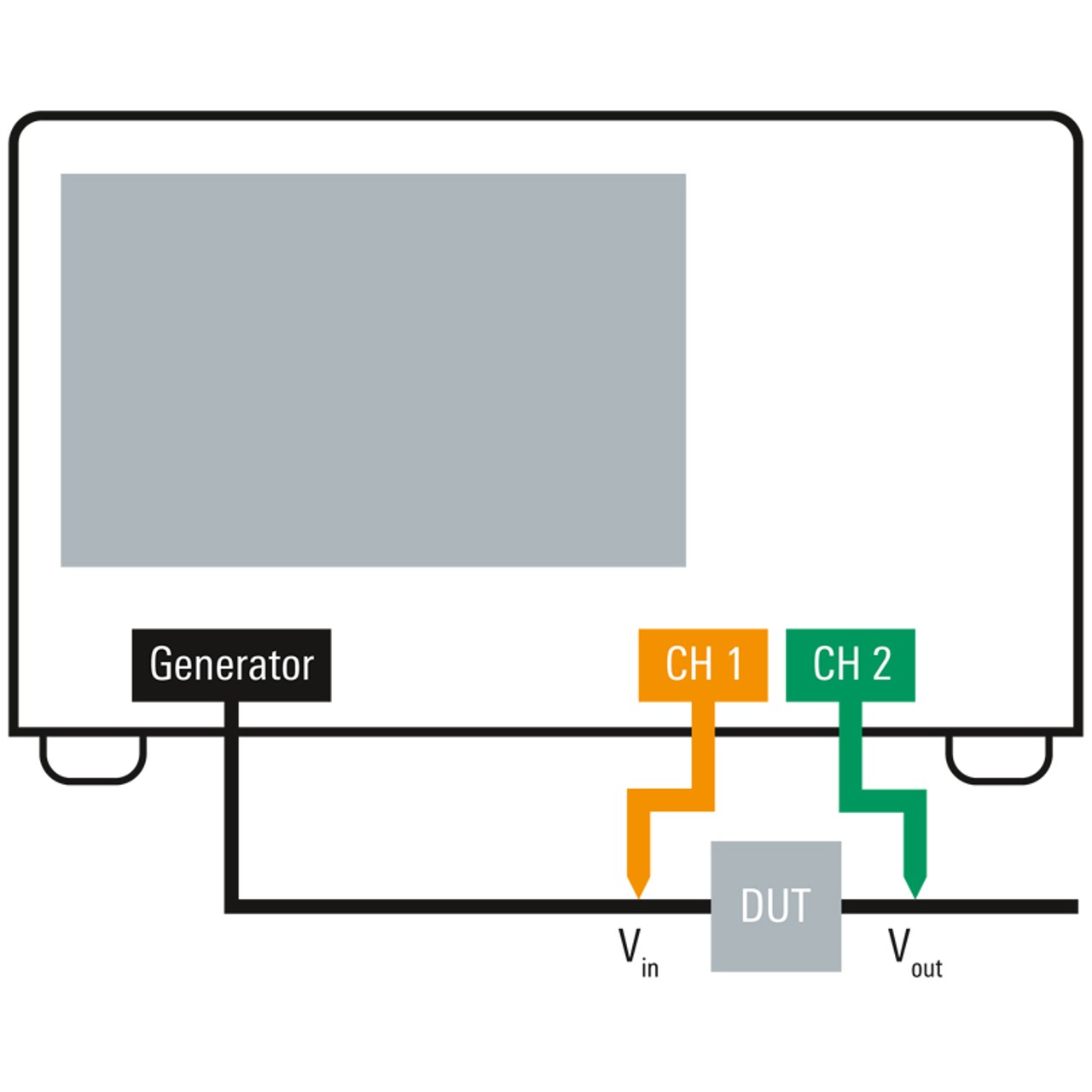

将示波器的发生器和一个通道连接到被测设备输入，将另一个通道连接到输出。

开始操作：

• 将起始频率和终止频率设置为 10 Hz 至 25 MHz，并确定发生器输出电平。
• 设置十倍程频率点以提高和调整采集分辨率。示波器每十倍程至多可采集 500 个频率点。
• 如要分析数字滤波器的相位和增益变化，可以使用 R&S®RTx-K36 选件设置额外的拖延时间，然后再设置十倍程步长。
• 按“运行”(Run) 以开始测量。测量结果显示为相对于频率的增益/相位图。在感兴趣的频率点处设置标记。

测量结果

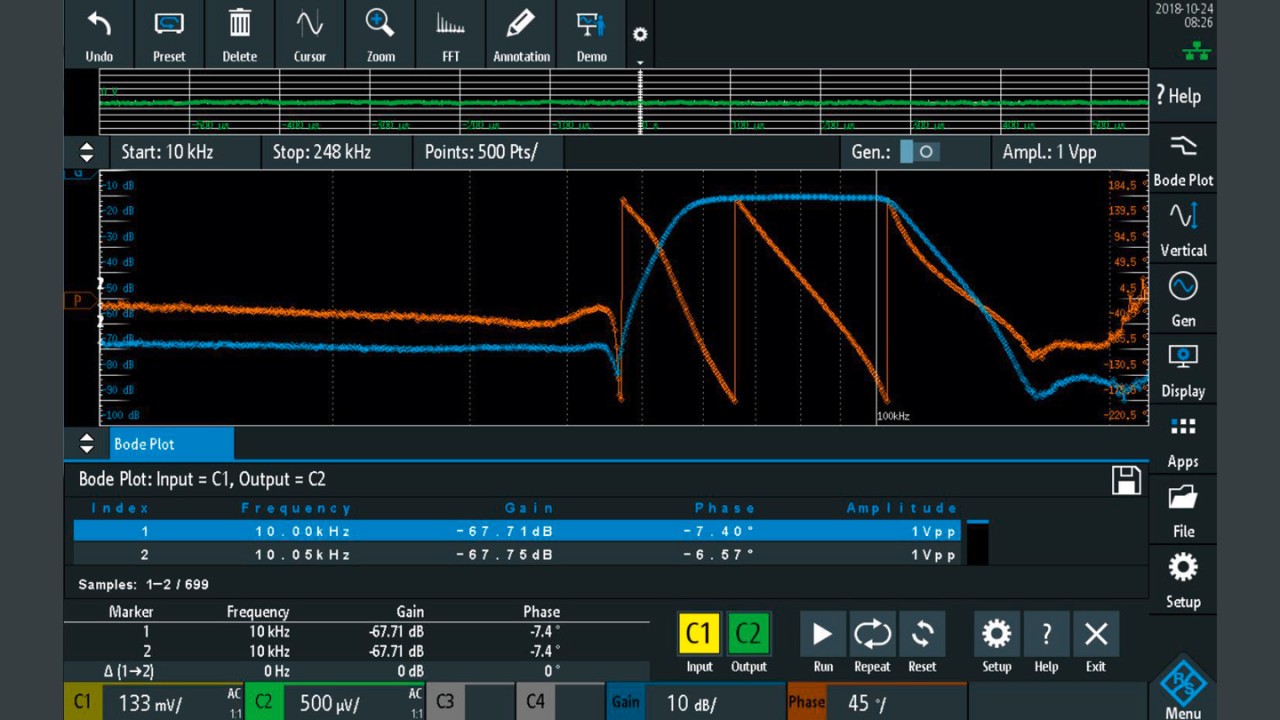

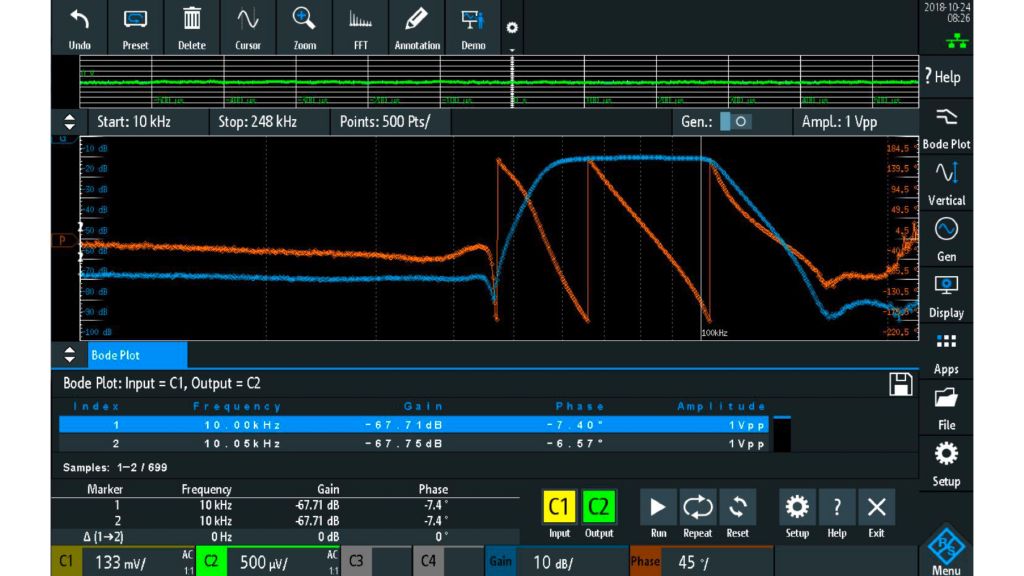

波特图中显示的增益和相位波形代表被测设备的传递函数。增益显示频率范围内的幅度频率响应（以 dB 为单位）。相位波形显示频率内的相位特性（以度为测量单位）。

直接在图中迹线上将标记拖拽至所需位置。图例可显示标记坐标。要确定低通滤波器的截止频率，可使用两个标记。截止频率是指电路输出比通带标称值低 3 dB 时所处的频率。

总结

工程师主要使用示波器进行测量。为示波器配备波特图分析选件，以便确定无源器件的频率响应。

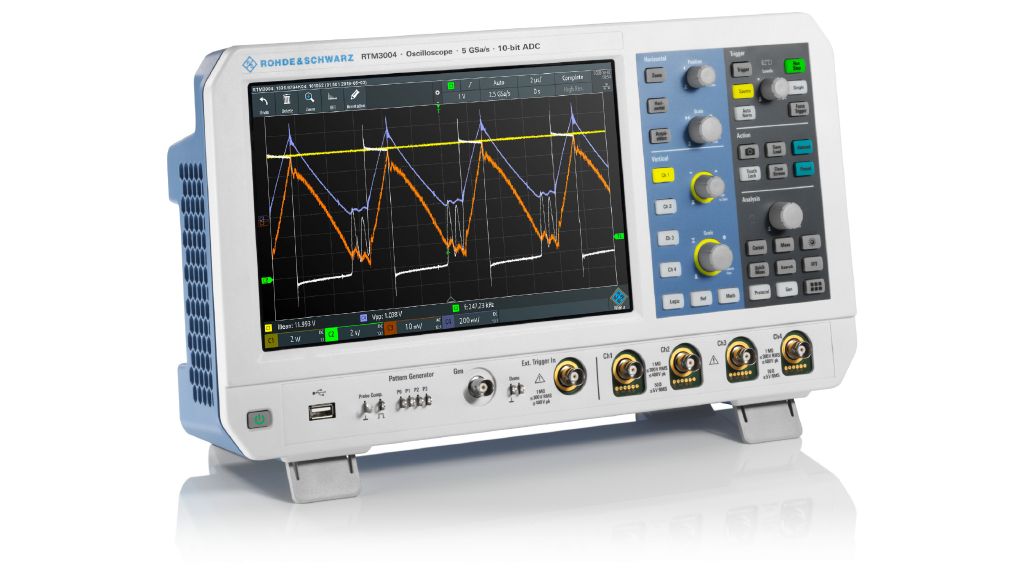

R&S®RTx-K36 频率响应分析（波特图）选件适用于 R&S®RTB2000、R&S®RTM3000 和 R&S®RTA4000 示波器且价格合理，可代替低频网络分析仪或专用的独立式频率分析仪。R&S®RTB2000、R&S®RTM3000 和 R&S®RTA4000 示波器具备 10 位 ADC、低噪声和 25 MHz 发生器，完全满足此类测量任务的高动态范围要求。
