矢量网络分析仪的 75 年发展历程

矢量网络分析仪的 75 年发展历程

匠心铸就影响力——当历史遇见未来

20 世纪 50 年代，罗德与施瓦茨开发出首款能够直接在极坐标图或史密斯圆图上显示 S 参数的矢量接收机。这款开创性设备为扫频型矢量网络分析仪 (VNA) 奠定了基础。

作为测试与测量领域的“瑞士军刀”，VNA 的多功能特性提高了电子元件的研发效率。这为 20 世纪下半叶的诸多技术进步奠定了坚实基础。例如，VNA 在基于电子管技术的第一代计算机的研发中发挥了关键作用。VNA 能够准确测量电子元件，有助于设计并优化复杂电路，从而提高了计算系统的可靠性和效率。这一时期取得的技术突破，为随后的数字革命夯实了基础。

VNA 推动电子设备迈入低成本量产时代。其快速且高精度的测量能力有效降低了制造成本，推动了电子产品的广泛普及。更加先进的收音机、电视和其他电子设备由此走进千家万户，让普通消费者也切身体验到科技带来的益处。

VNA 的影响力远不止于计算机和制造业：

通信：更精确地测量元件特性，提升了电话网络的可靠性，并为卫星通信的发展奠定了基础。
广播技术：收音机和早期电视机不断取得技术创新，在 20 世纪 50 年代成为家喻户晓的大众传播工具。
军事技术：冷战时期，打造先进的雷达与通信系统成为保障国家安全的关键。
AI 数据中心：当下的人工智能革命离不开高速数据传输，而 VNA 在高速数据线缆测试中发挥着重要作用。

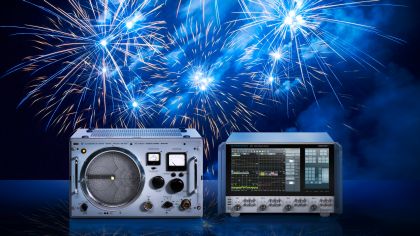

庆祝VNA诞生75周年

值此 75 周年之际，购买罗德与施瓦茨 VNA 可享本地标价立减 25%优惠折扣。

这是您添置必备仪器，升级实验台的绝佳机会：

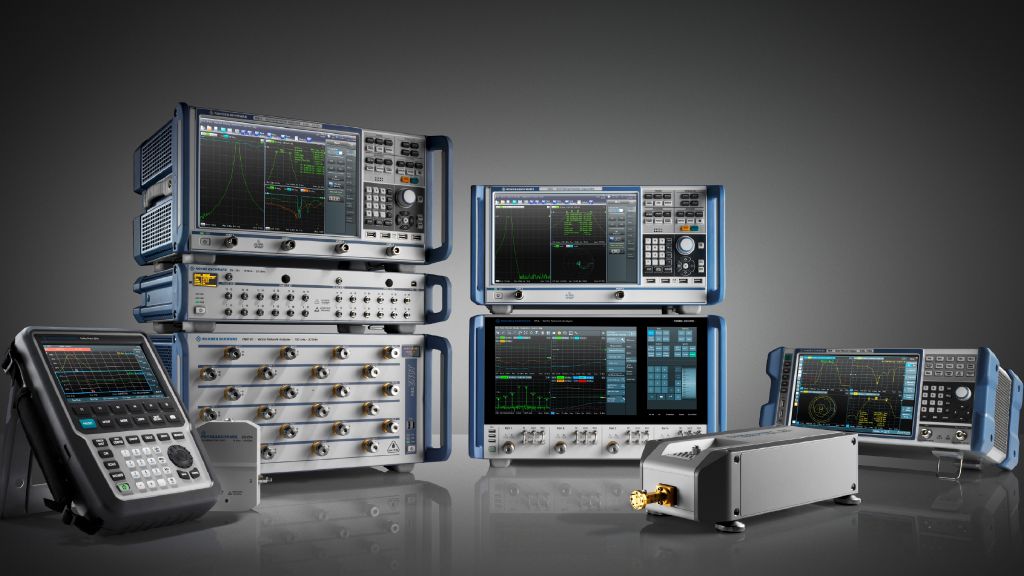

R&S®ZNA ：高性能、高精度、多功能，可用于复杂的测量任务
R&S®ZNB3000 ：卓越的吞吐量性能，专为大批量生产环境打造
R&S®ZNBT ：真正的多端口 VNA，支持多达 24 个端口，并配备全相位相参接收机
R&S®ZNL ：三合一分析仪，将 VNA、频谱分析仪和功率计功能集于一身
R&S®ZNLE ：VNA 基础应用的理想选择

限时特惠，不容错过！优惠活动即日起至2025 年底。

请联系您当地的销售代表：

Sales and Service Locator

罗德与施瓦茨开发出首款 VNA

上世纪 50 年代初，罗德与施瓦茨研发出了现代 VNA 的核心基础技术：

配置测试与测量接收通道之比
使用锁定到信号源频率的外差接收机
直接在极坐标图或史密斯圆图上显示矢量比

工程师可以使用 VNA 在实际条件下测量元件，从而获得更为精准的测量结果。

重要里程碑时间线

20 世纪 50 年代实现首项重大创新：Z-g-Diagraph成为首款在史密斯圆图上显示 S 参数与阻抗的仪器。
70-80 年代诞生程控 VNA：ZPV 系统解决方案是一款由个人电脑 (PC) 控制、具备系统误差校正功能的 VNA。
80 年代出现扫描系统：SWOB（又称“Polyskop”）是一款网络分析仪，率先采用集成信号源的扫描系统。它被广泛应用于射频设备的批量生产中，例如收音机和电视机。
90 年代取得重大技术创新：ZVR 在当时拥有最佳射频性能。它的测量速度是同类设备的十倍，动态范围高出 20 dB，是混频器测量的行业标杆。该仪器还配备了 LCD 显示屏，起始频率非常低，并支持对外部测试夹具进行去嵌。
21 世纪初开发出四端口和多端口 VNA：ZVA 是首款支持相位相参测量、雷达应用中的脉冲测量、混频器的相位与群延时测量的四端口 VNA。随后推出的 ZVT 集成八个前端，是首款真正意义上的多端口 VNA。
2011-2014 年推出强劲中端平台：ZNB 与 ZNBT 具备领先的动态范围，支持最多 24 个端口，通过开关矩阵可进一步扩展至 200 多个端口。
2014 年迈进太赫兹应用领域：罗德与施瓦茨自主研发的变频器技术支持高达太赫兹频段的应用场景。这些变频器通过数字链路连接到我们的 VNA，便于系统设置，并可以监控外部变频器的健康状态——这一特性在当前市场中依然独树一帜。
2019 年推出现代化高端 VNA：ZNA 拥有卓越的噪声系数测量性能，并内置合路器、脉冲调制器、独立接收机和四个相参信号源，适用于航空航天领域中的高端应用场景。
2021 年研发出高度便携的 VNA：手持式 VNA 以小巧机身提供关键功能和优越性能。
