如何设置 RTH 以正确进行 RS232/UART 解码？

问题

我想使用 RTH 解码 RS232/UART 信号。必须进行哪些设置以进行测量？我的示波器可以进行解码，但显示错误的字符。我在一个循环中发送了字母“c”，但是解码器只显示“N”或“F”。

回答

您必须借助以下选件以使用 RTH 执行 CAN 总线分析：

• R&S®RTH-K2 UART/RS232 触发和解码 (1325.9975.02)

RTH 使用手册（版本：1326.1578.02 ─ 15）第 9.4 章（从第 198 页开始）介绍了此选件的相关信息。手册还概述了 UART 接口。请使用 RTH 执行以下步骤，以便测量 UART/RS-232 信号信息：

合适的测量设置方法如下（RS232 和 UART TTL 电平的设置方法与此相同）：

• 将 CH1 连接至串行总线信号源，确保数据通过端口传输
• 确定选择 Scope 模式（[MODE]-“Scope”）
• 按下 <PRESET>
• 按下 <AUTO SET>
• 将时基更改为 100 ms/div，确保提供足量数据以进行测试
• 下列所有步骤将需要上下滚动菜单以找到所需的菜单项。

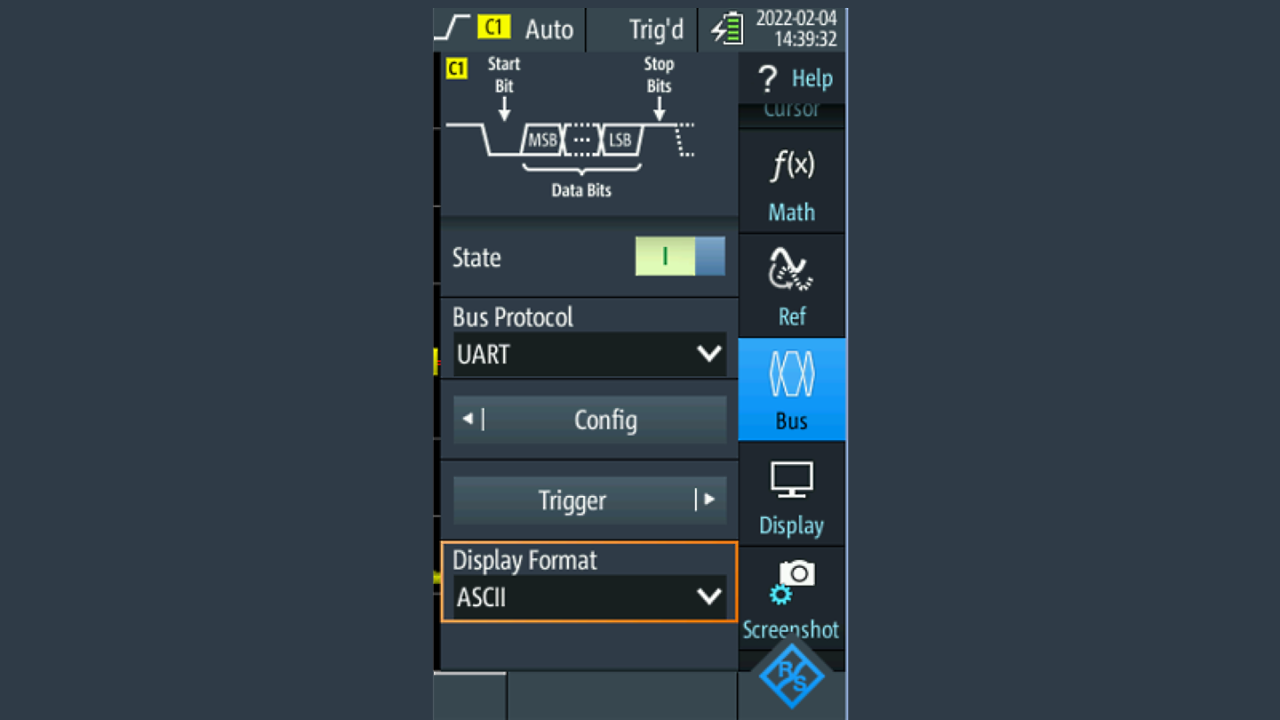

• 触摸屏幕右下角的 R&S 标志然后选择“Bus”，打开总线菜单
• 将“Bus Protocol”更改为 UART，将“State”更改为“I”
• 设置“Display Format”，例如设为 ASCII

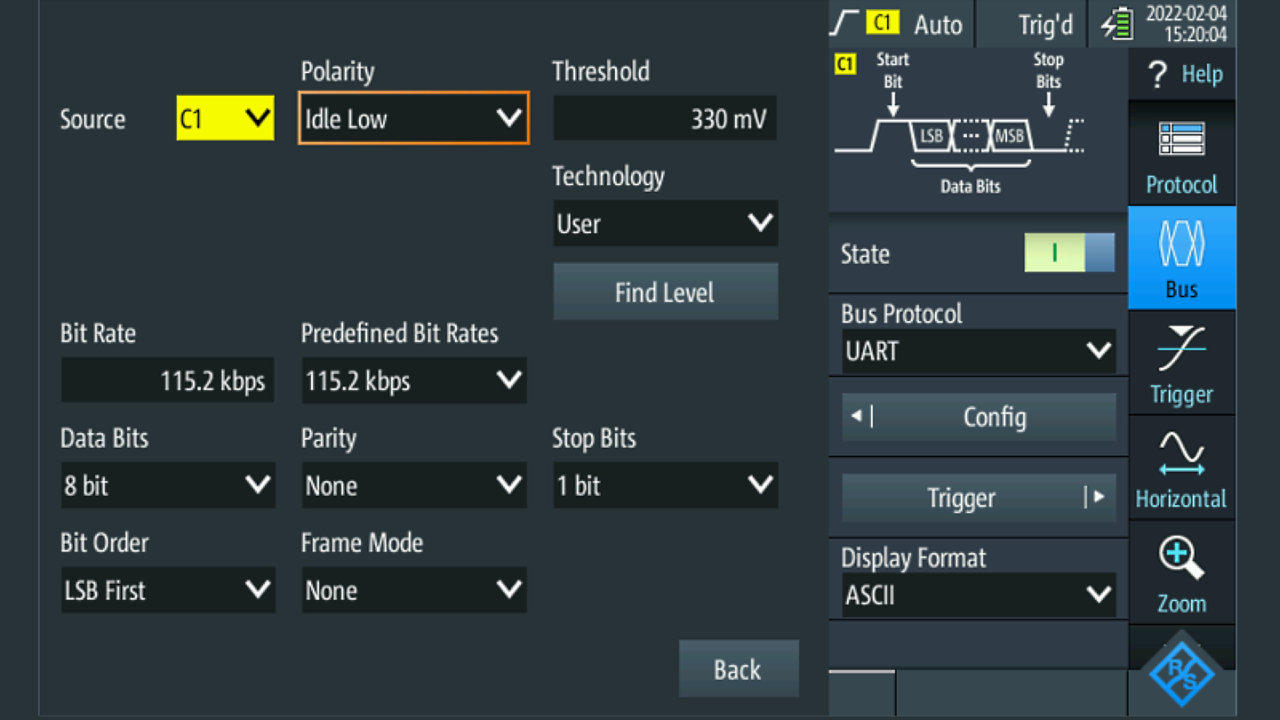

• 选择“Config”，打开新菜单
• 对于 RS232 和 UART TTL，“Polarity”必须分别设为“Idle Low”和“Idle High”

说明：UART 为 TTL 电平，空闲状态为高电平。
RS232 在电平转换后反转（+/-3 至 +/-15 V），因此空闲状态为低电平。
这可能是仪器显示错误/转换字符的原因。

• “Find Level”自动更改“Threshold”和“Technology”设置
• 设置通信参数（例如针对 RS232 设置 Bit Rate、Data Bits、Parity、Stop Bits，并将 Bit Order 设为 LSB First）

• 按下“Back”

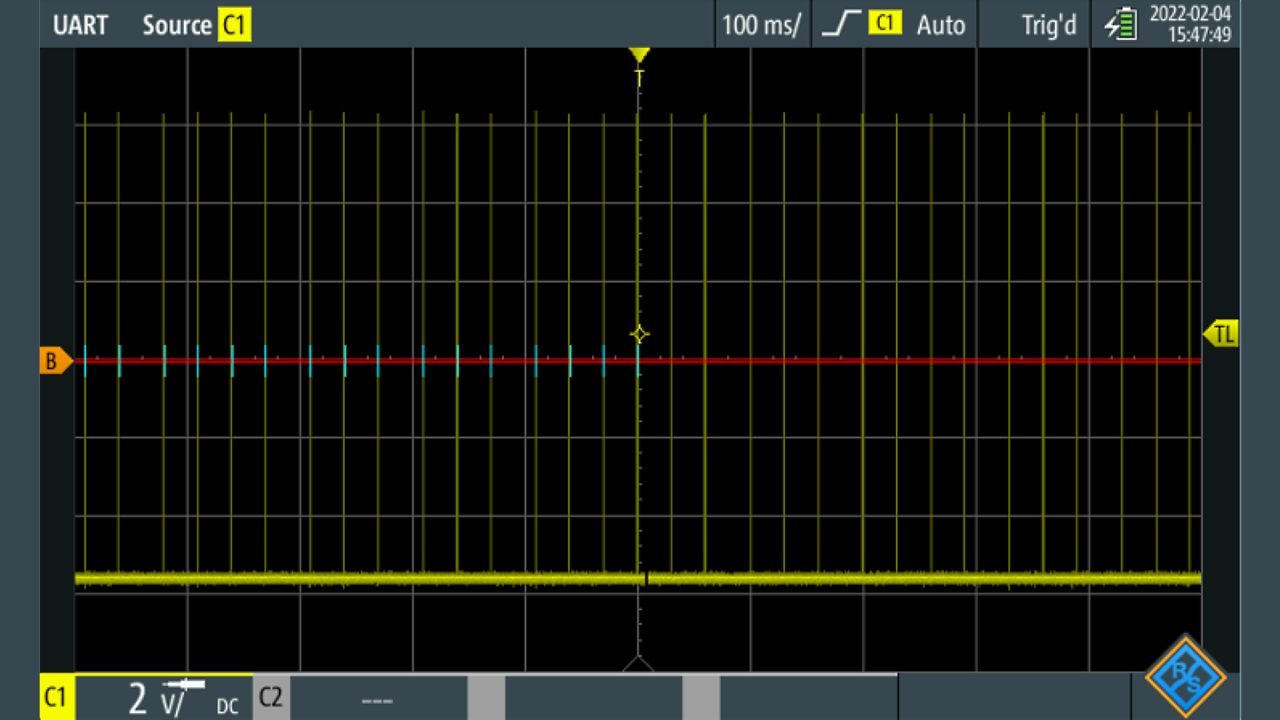

• 现在再次按下 R&S 标志，退出菜单。如果正确完成所有设置，您将可以看到如下屏幕：

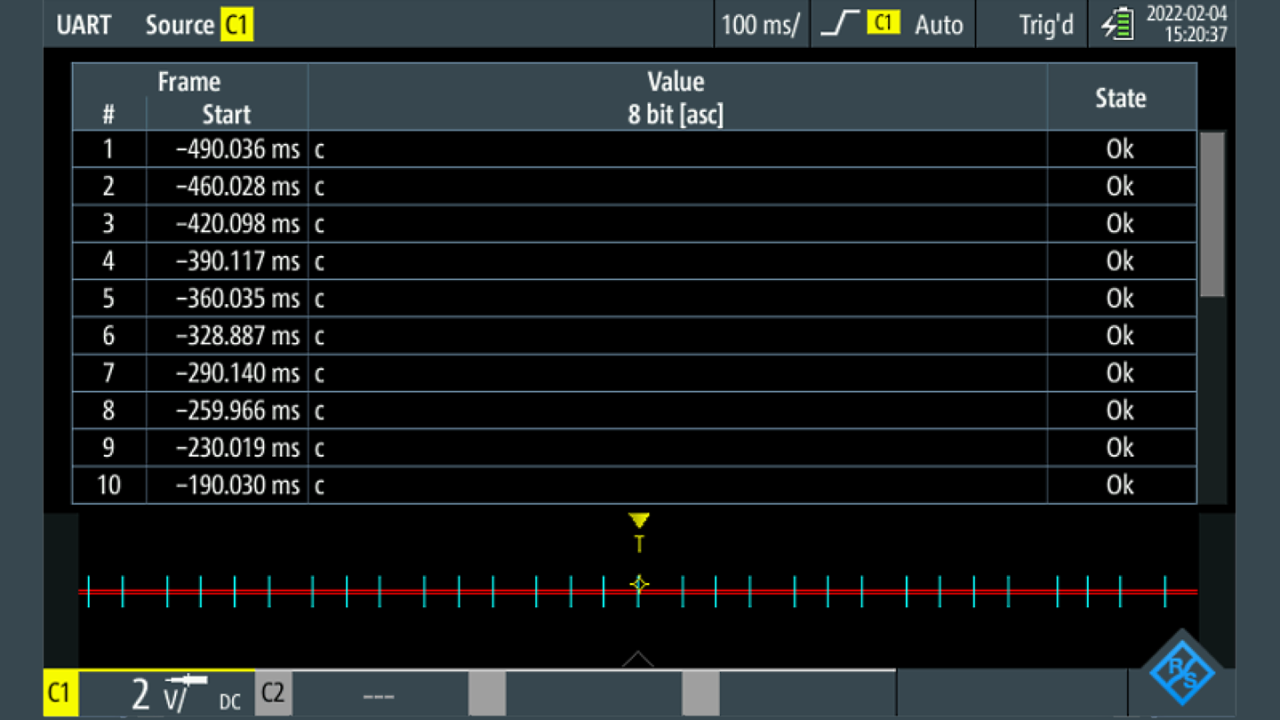

• 还能够以列表格式显示内容：
• 按下 <MODE>，然后选择“Protocol”
• 将显示解码表

本常见问题文章以固件 1.80.3.4 为例
