问题
能否提供有关 NGE100 系列的数字 I/O 端口的具体信息？
- 这些端口是否采用电位隔离？
- 属于哪一种输出端口类型（推挽或集电极开路输出）？
- 输入电平（高电平/低电平）有何规定？
- 如何简单控制端口以进行测试？
NGE100 系列的数字 I/O 规格
回答
- 输出端口均相互隔离。
- 端口为推挽输出，带 100 Ω 电阻。因存在保护电阻，最大输出电流为 50 mA。
- 输入电平规定为 VIH >= 2.1 V，VIL <= 0.8 V

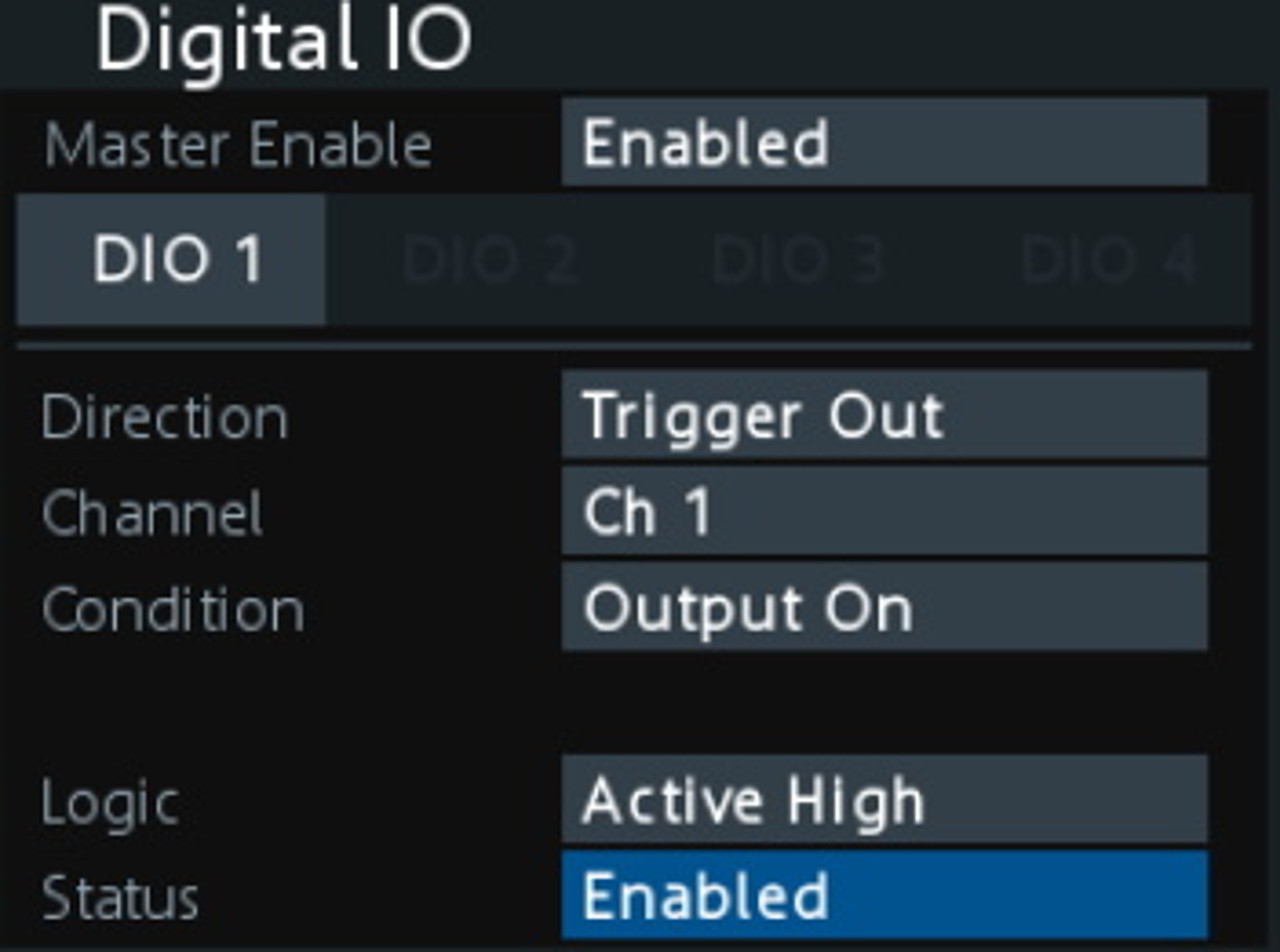

- 在前面板上依次通过“MENU”（菜单）、“Interface”（接口）、“Digital I/O”（数字 I/O）设置选项。主端口和特定端口必须启动。
- 还可以使用手册中描述的远程命令进行设置：“TRIGger:DIRection:DIO<IO> <arg0>”，或“TRIGger[:ENABle]:DIO<IO> <arg0>”。
