FPC1500 – VNA 模式下的校准后结果

问题

我按以下步骤进行了校准

• [Preset]
• [Meas]-(Format)-(Smith Chart)
• [Meas]-(Calibrate)-(Full 1 Port)-(Continue)

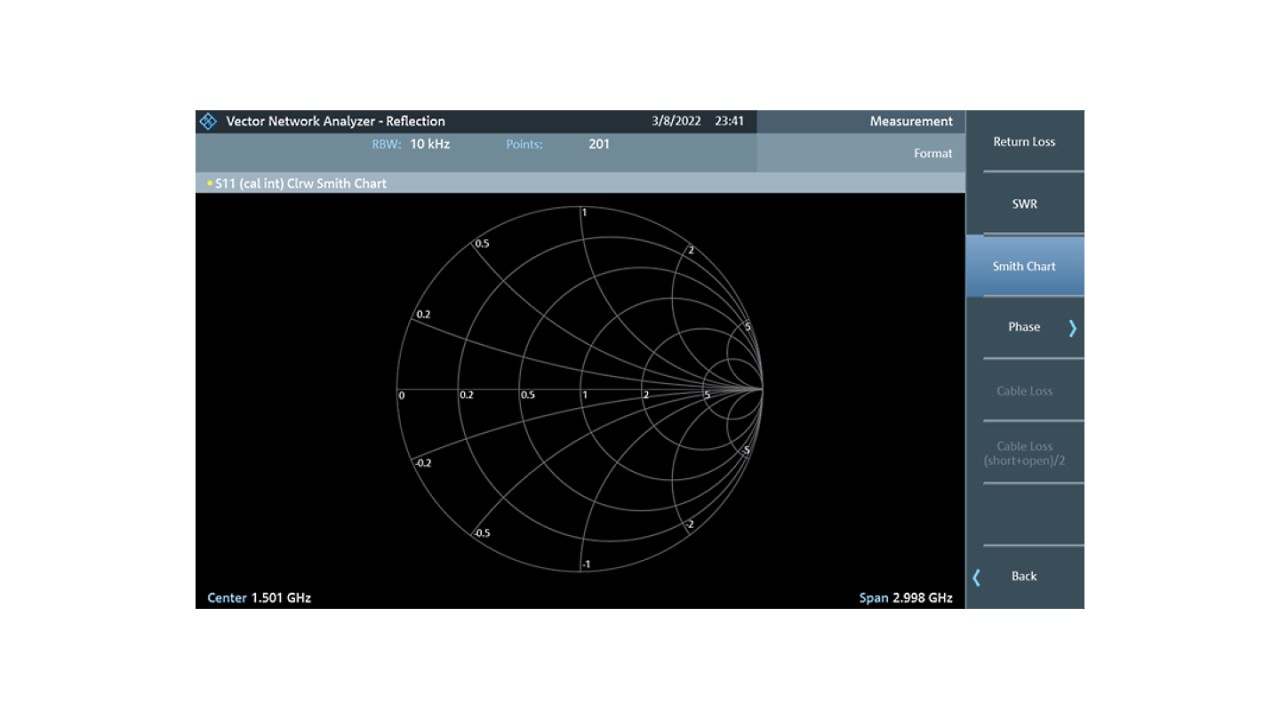

针对校准所用的元件，测量结果不明确。我使用不同的校准套件，没有使用 FPC 校准所用的标准套件 FSH-Z28。匹配/负载正常（仅为中心周围的单个点）：

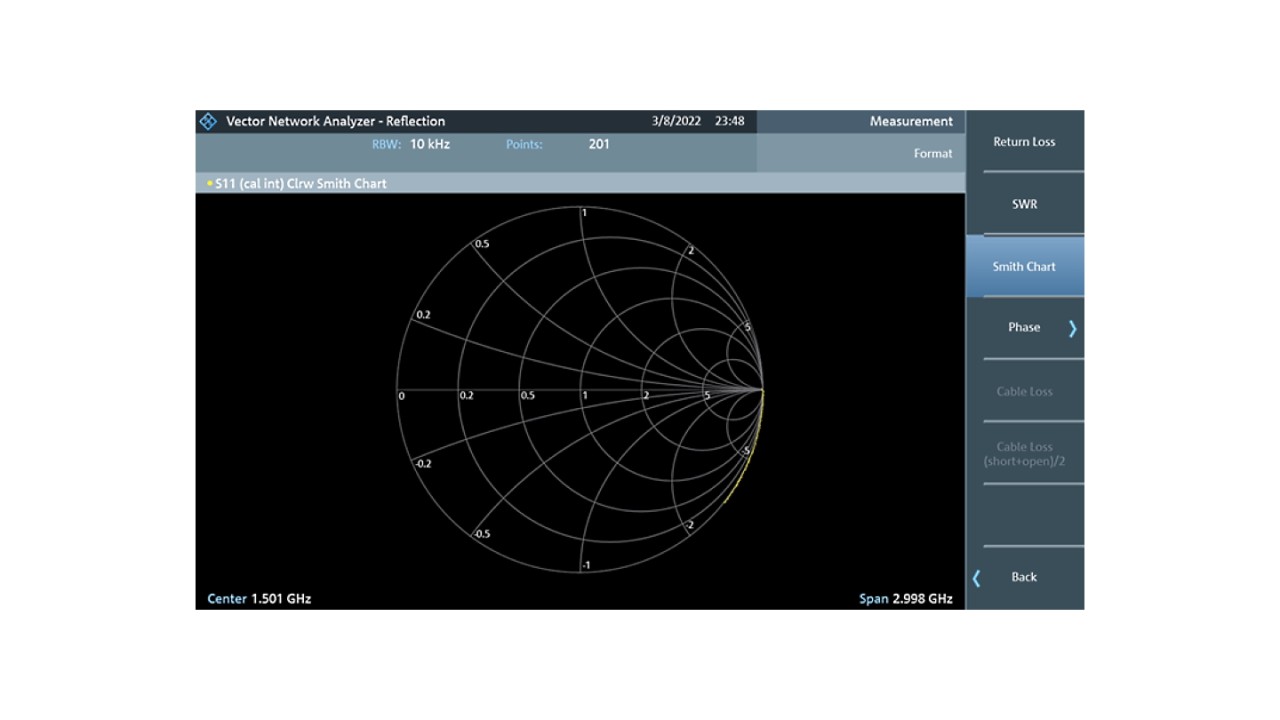

开路器未完全开路。

短路器未真正短路。

我如何能改善结果？

回答

如果不考虑可以正确分配相应校准元件的 S 参数来改善结果，则上述结果良好。

• 上述测量中用作参考的校准套件描述文件为 FSH-Z28。相应参数不适用于校准流程中所用的校准元件。使用所提供或可用的 S 参数文件更为妥当。
• 校准始终涉及到位于专用位置的参考面，其中插头和插座的内导体在此连接。参考文件描述了部分参数，例如开路器/短路器/匹配延迟等。利用这些信息，校准流程可以计算连接开路器/短路器/匹配元件的内导体线路的延迟和附加影响。

如果之后分析其中的一个元件，将发现参考面仍位于同一位置，但元件的开路点或短路点有所偏移。这将产生附加延迟以及部分实部和虚部，史密斯圆图上将显示出这一点。这会随着频率的增加而增加，因为波长越短，影响越大。

证明：

• 如果未连接开路器元件，史密斯圆图将显示过频率电感开路（显示超过参考点若干毫米）。
• 如果连接开路器元件（带内导体），史密斯圆图将显示电容特性，因为线路和元件的屏蔽线并行。
