EMC32：子范围最大值搜索的频率范围

问题

关于 EMC32 的数据精简功能，我对子范围最大值搜索有个疑问。子范围最大值搜索的频率范围是如何规定的？

我在 30 MHz 至 1 GHz 频率范围内进行测试，其中共有 10 个子范围。频率范围是如何细分的？

回答

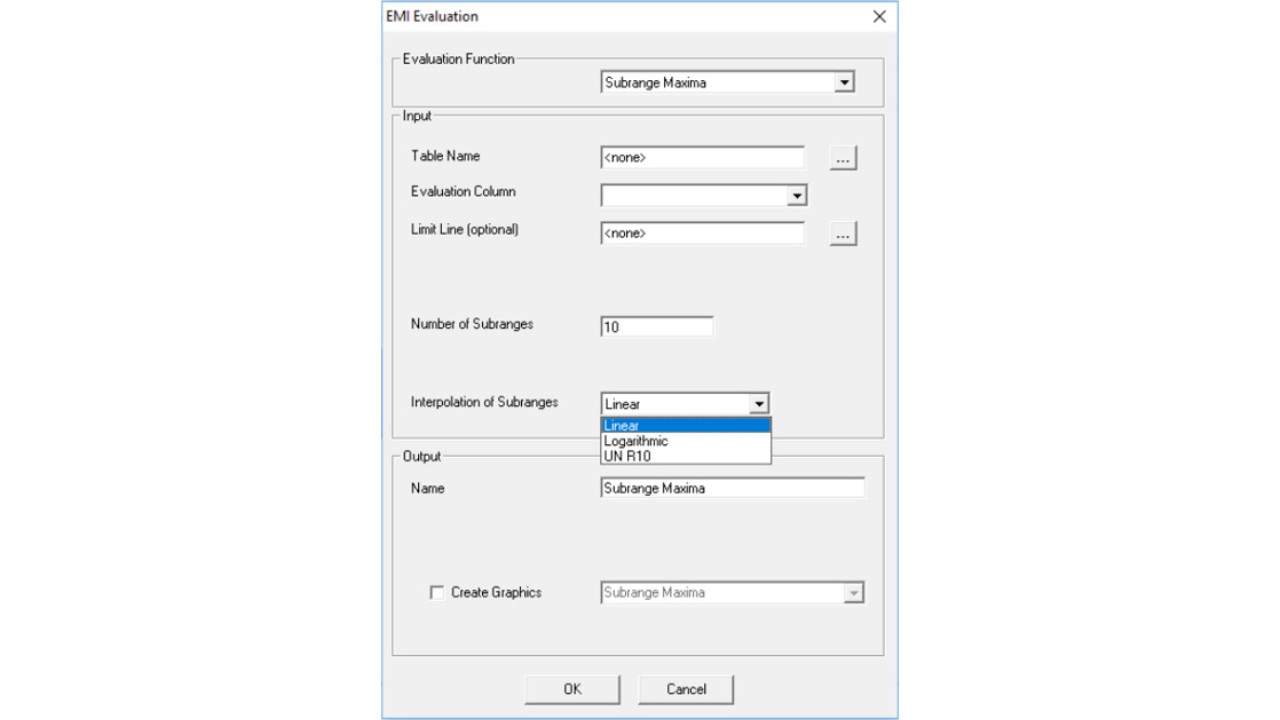

在 EMI 扫描模式下，你可以在菜单中依次单击“测试”和“EMI 分析”以打开 EMI 评估功能“子范围最大值”。

你可以在此选择线性、对数或 UN R10 插值法。

使用“线性”插值法时，根据线性刻度等距划分子范围；使用“对数”插值法时，则根据对数刻度等距划分子范围。

选择 UR R10 插值法时，根据 E/ECE/324/附录 9/第 4 版和/或 E/ECE/TRANS/505/附录 9/第 4 版第 4.3 条标准以固定间距细分子范围。

对于 EMI 自动测试，除非选择 UN R10 选项，否则始终使用对数插值法。

在实际操作中，使用对数插值法的原因在于限值通常同样采用对数刻度进行定义。

无论选择线性或对数插值法，都将查找最大值。除非测量长达数十年，否则线性与对数插值法的差异并不明显。如果你有任何疑虑，建议增加子范围的数量。对于 EMI 自动测试，你还可以使用“峰值搜索”和“最大值限制”功能通过评估路径 1 查找更多临界频率。
