汽车电子信息娱乐设备的视频质量测试

现状

纵观车辆使用者与汽车信息娱乐设备之间的交互方式，变化非常明显。使用者对智能手机以及手机上运行的应用程序非常熟悉。

大多热门的智能手机应用程序都属于视频密集型应用程序。乘客试着通过接入 Apple CarPlay 或 Android Auto 模式，在车内还原熟悉的使用体验。

随着汽车电子信息娱乐设备的日益完善，现代化汽车平视显示器已经能够本地支持所有的通信和广播功能。信息娱乐设备的显示器是车载平视装置的核心部分，且音视频图像质量在整体用户体验中起到关键作用。

挑战

正常情况下，视频内容可使用多媒体应用程序（Netflix、YouTube、Facebook 等），通过数据连接在 4G/3G 蜂窝网络或非蜂窝 WLAN 接入点实现流式传输。数字电视 (DTV) 应用程序也可以在 DVB-T/DVB-T2 或 ATSC 3.0 网络上运行。

车辆行驶途中，因车速原因，信息娱乐设备必须处理复杂多变的衰落场景、多通道信号传播以及多普勒效应。各种音视频错误源频发。

在基于 IP 的连接中，错误归因于数据包丢失、数据包延迟、数据包抖动。DTV 播放过程中，定格/掉帧、延迟、音视频不同步等都可能导致错误。

因此，为确保每件信息娱乐装置的卓越性能，必须执行显示器测试以确定是否存在音视频失真。

罗德与施瓦茨解决方案

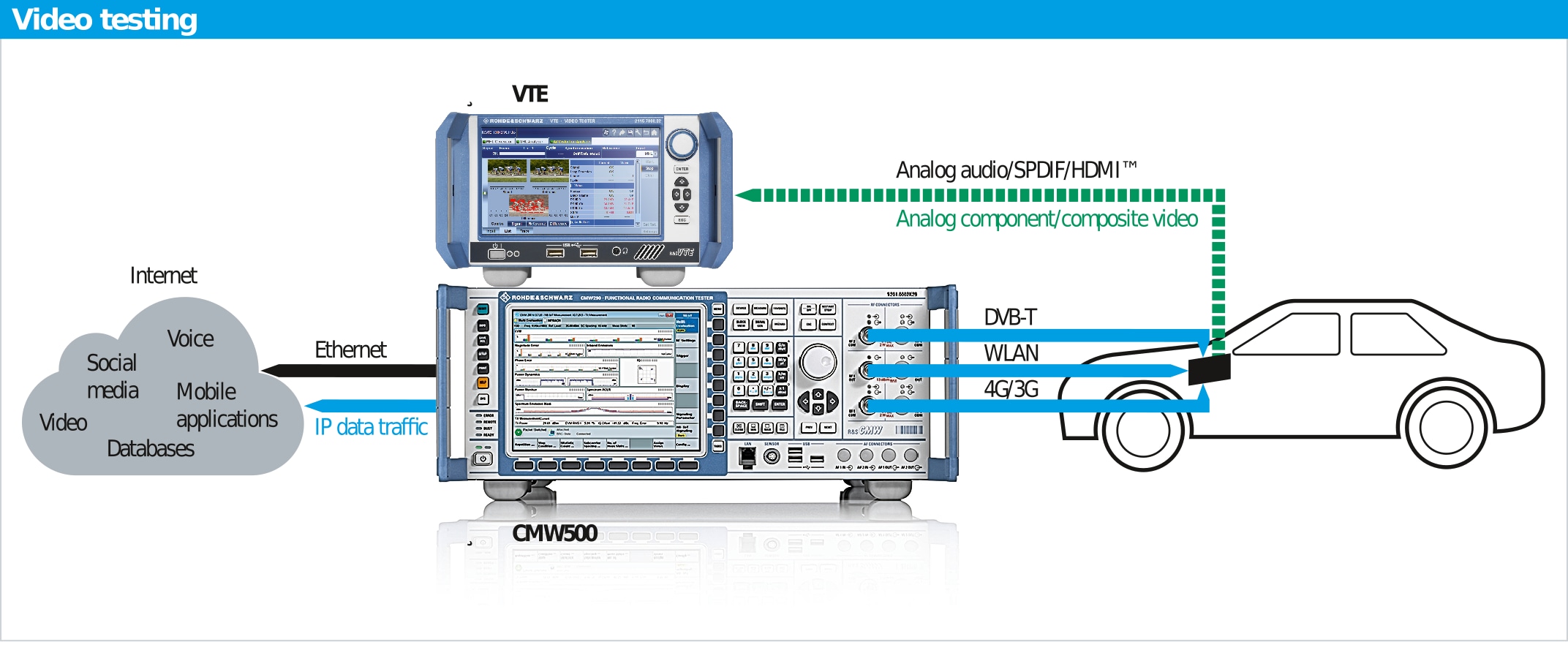

罗德与施瓦茨解决方案整合了 R&S^®CMW500 宽带无线电通信测试仪以及 R&S^®VTE 视频测试仪，可用于在实验室中模拟端到端的实际通信链路并执行视频质量测量。

信息娱乐设备可以通过 R&S^®CMW500 仿真的空中接口连接。与实际场景不同的是，这提供了一种可调整多项网络参数的受控测试环境。用户可以在理想条件下重复分析数据流量，也可以在非理想条件下加入 IP 减损或衰落影响。

R&S^®VTE 上的音视频失真测量功能实时地将被测设备 (DUT) 的音视频输出与之前记录的参考值作比较。罗德与施瓦茨音视频失真分析功能有助于测量与参考记录之间的偏差（相对于音视频质量绝对值）。

使用参考记录的优势在于，在视频处理链中应用于信号的所有视频缩放均从测试项中排除。用户应该评估被测设备的性能，以便可靠地找出与被测设备异常行为有关的影响或其他干扰。

罗德与施瓦茨音视频失真分析适用于所有的常见音视频接口以及相关的信号格式，以及以下输入模块：

• 模拟音视频：复合 (SD)，组件 (SD/HD)，VGA
• MHL™ 版本 1.2 和 2.0，分辨率最高 1920 × 1080 像素，8 个音频设备（PCM 最高 48 kHz）
• HDMI™ 版本 1.4 和 2.0 (3G)，分辨率最高 4k（4096 × 2160 像素），8 个音频设备（PCM 最高 48 kHz）

使用支持 HDMI™ 的外部信号转换器，可以调节 SDI、DVI、LVDS 和 DisplayPort 等其他数字接口。这样就可以分析 LVDS 输出。

此外，R&S^®CMW500 具有集成式数据应用单元 (DAU)，能够提供 IP 基础设施以及预配置服务。DAU 可作为 IP 多媒体子系统 (IMS) 服务器、视频流服务器、安全用户平面定位 (SUPL) 服务器等。测试需要专用服务器的用户特定服务时，可以通过以太网直接连接到互联网。在此情况下，DAU 作为互联网网关，支持数据分析。
