TDD 网络中的干扰捕获

您的任务

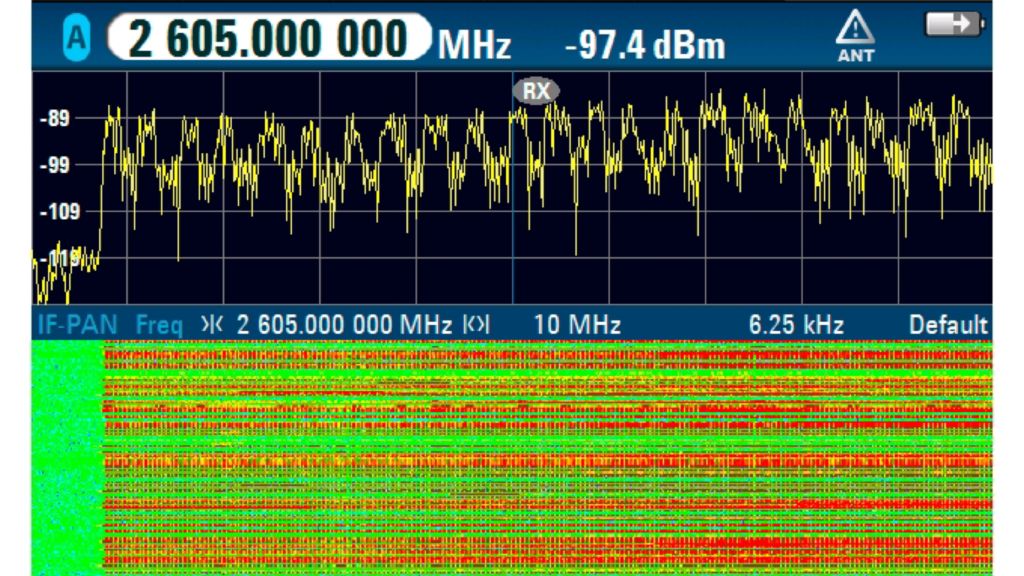

在时分双工 (TDD) 网络中，下行链路 (DL) 和上行链路 (UL) 在不同时隙使用相同频段。使用传统的频谱显示器查看此类 TDD 信号时，无法区分同一频谱中出现的这两种信号和其他无用信号， 因此难以进行干扰捕获。

罗德与施瓦茨解决方案

R&S®PR200 便携式监测接收机、R&S®PR100 便携式接收机、R&S®MNT100 射频干扰定位器和 R&S®DDF007 便携式测向机可提供带自适应检波器的迹线最小保持功能，有助于用户有效抑制 TDD 信号，并在频谱显示器上显示持续干扰信号。这种方法能够更好地在频谱和瀑布图显示器上显示持续干扰信号， 尤其适用于检测和跟踪持续出现的空中干扰信号。使用迹线最小保持方法跟踪干扰信号时，建议使用手持式定向天线缓慢进行扫描，以便留有充足时间更新显示器上的信号电平。

测量设置简单

在 FFM 模式下，将中心频率调整为 TDD 频率，并将迹线模式设置为最小保持。

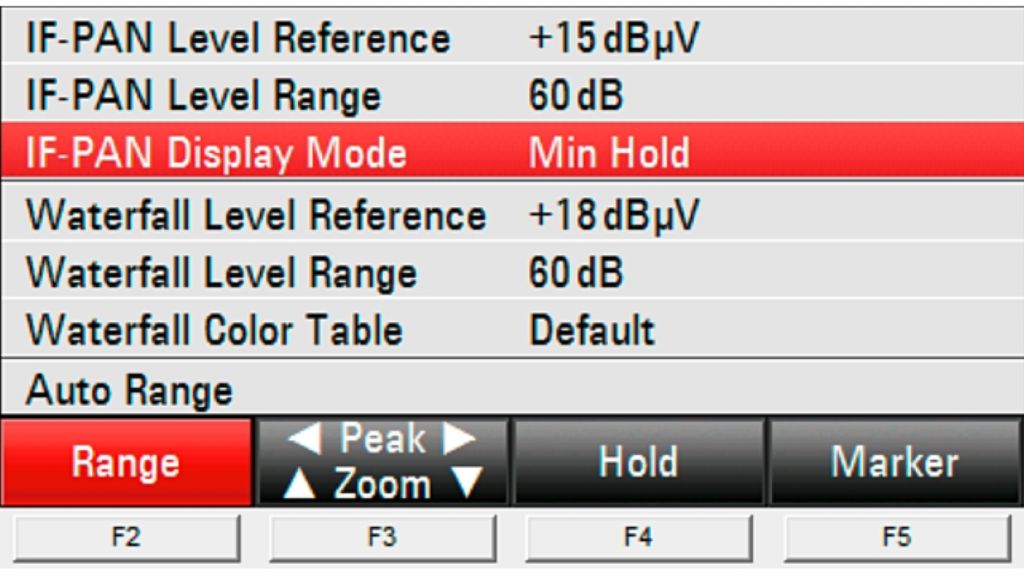

依次按下 [DISP]（显示）按钮和 [F2] Range（范围）按钮，滚动至“IF-PAN Display Mode”（中频扫描显示模式）（见蓝框部分），然后选择“Min Hold”（最小保持）。

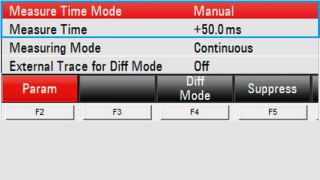

要设置测量时间，依次按下 [SCAN]（扫描）按钮和 [F2] Param（参数）按钮，然后将“Measure Time Mode”（测量时间模式）设置为“Manual”（手动）（见蓝框部分）。设置“Measure Time”（测量时间）以便充分抑制 TDD 信号并快速跟踪干扰信号电平；建议设置为 50 ms。

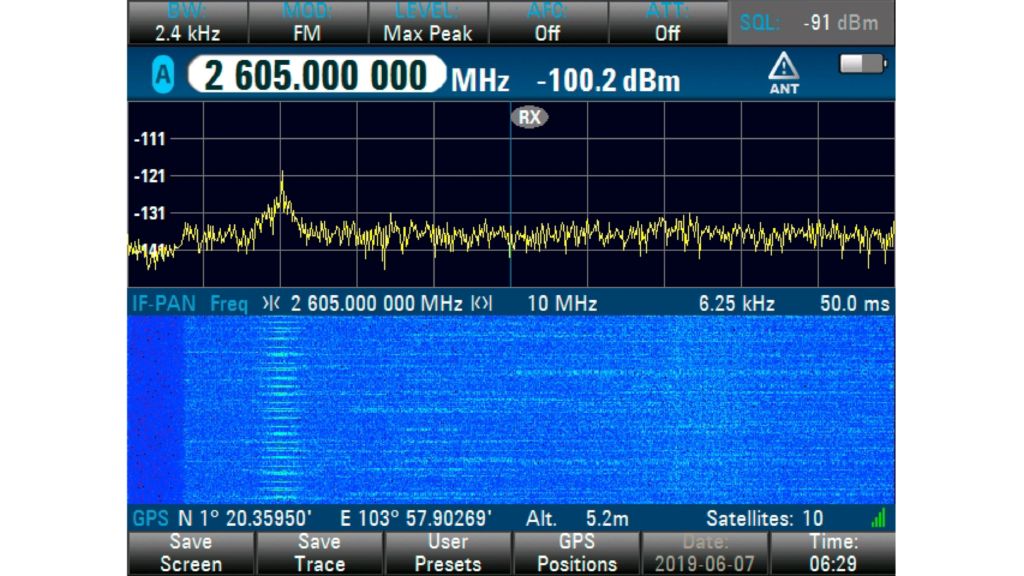

FFM 模式 (10 MHz)。启用迹线最小保持功能并将测量时间设置为 50 ms 时，可以充分抑制下行链路和上行链路 TDD 信号，并轻松识别 2602 MHz 频率下相对持续的干扰信号。

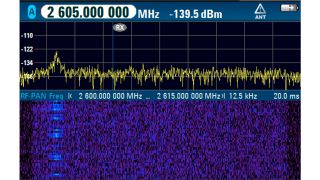

PSCAN 模式显示完整的 TDD-LTE 频段（2600 MHz 至 2615 MHz）。在 PSCAN 模式下启用迹线最小保持功能时，也可以抑制下行链路和上行链路 TDD 信号，并可在频谱中查看 2602 MHz 频率下的干扰信号。

迹线最小保持功能的理论原理

迹线最小保持功能使用负 FFT 检波器检测迹线电平。通过更改测量时间（即检波器的充电时间常数），使检波器输出电平适应干扰信号的行为。

左侧：TDD 信号时间远短于检波器测量时间，检波器充电时间不足，未能达到信号峰值，因此在最小保持迹线中显示为低电平。

右侧：干扰信号持续时间相对较长，检波器充电时间充足，能够达到信号峰值，因此在信号迹线中显示为高电平。频谱视图中将突出显示该干扰信号。
