分析 TACAN 和 DME 地面设备

背景

TACAN 和 DME 装置属于地面系统，可在 962 MHz 至 1213 MHz 的频率范围内提供基于脉冲的导航信号。民用飞机使用这两个系统来确定飞机与地面站的斜距。军用飞机则使用 TACAN 站点提供的飞机与地面站之间的方位角信息。

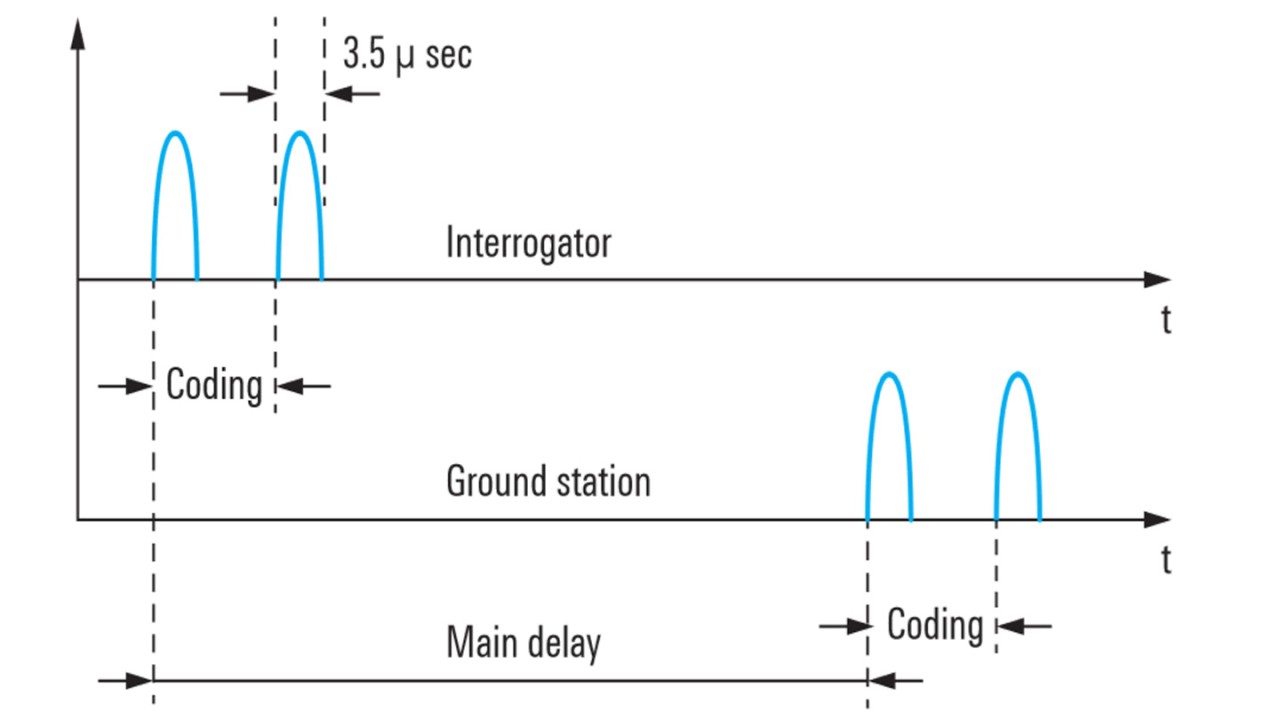

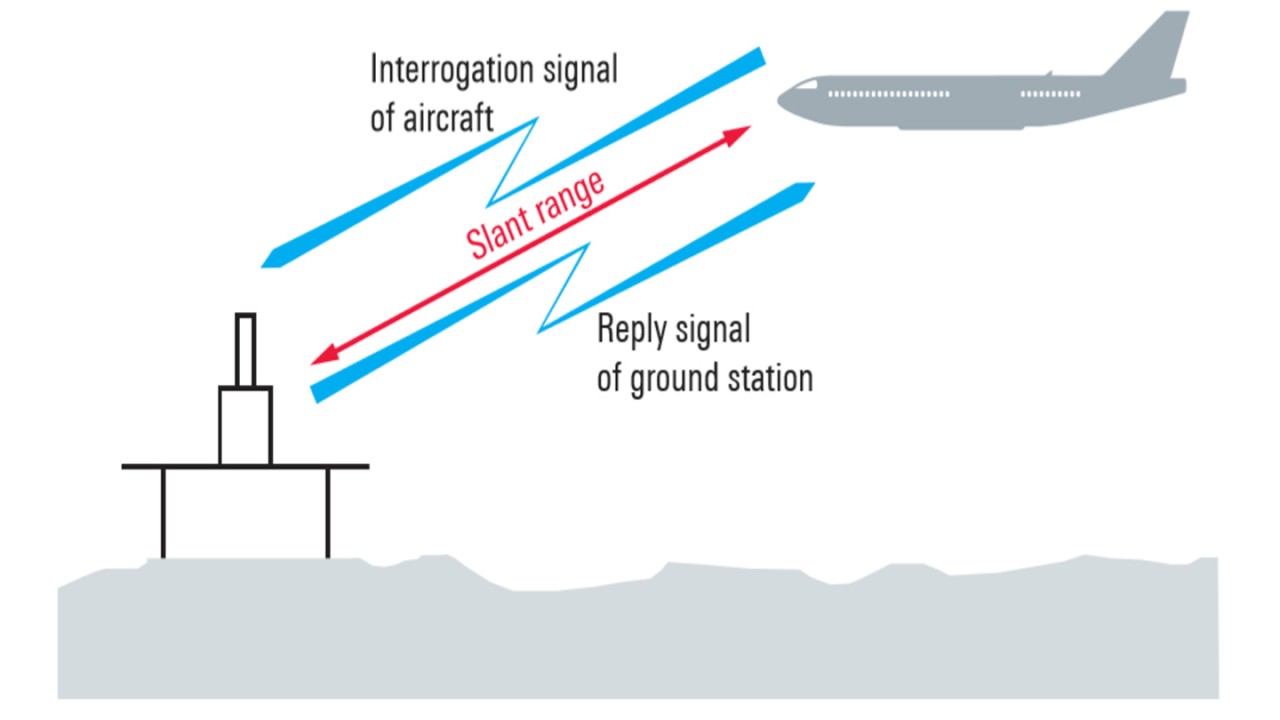

为确定距离，飞机询问机会发送一个双脉冲。地面站（应答机）在内部主要延迟之后响应此请求脉冲，偏置为 63 MHz。飞机接收机通过双脉冲的往返时间来确定与地面站的距离（斜距）。

您的任务

地面导航系统（比如 ILS、TACAN 以及 DME）必须符合最高的安全要求。为确保精确操作以及全球兼容性，国际民航组织 (ICAO) 对关键参数实施标准化。服务提供商应定期监测、检查、校准及认证 TACAN 及 DME 地面设备以确保合规性，这对于保障公共安全以及军事应用是至关重要的。这需要使用稳定、可靠的测试设备，并能够满足从校准到安装以及定期维护的所有相关要求。

测试与测量解决方案

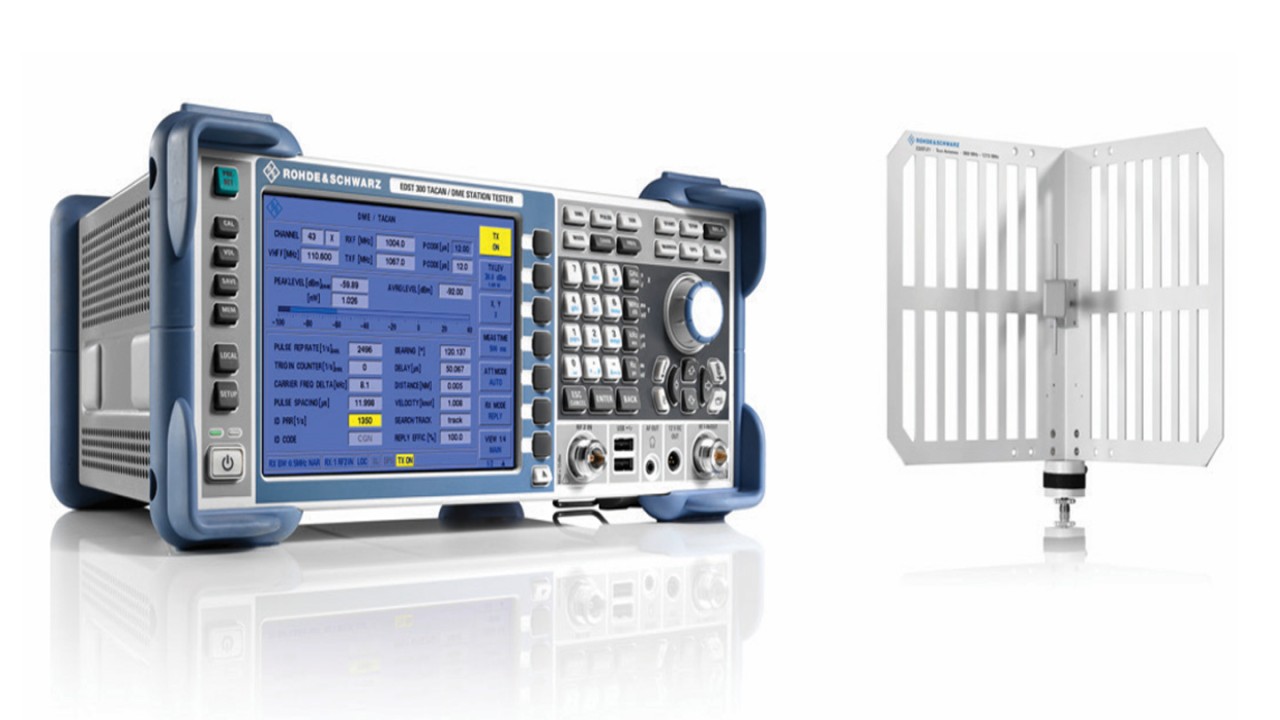

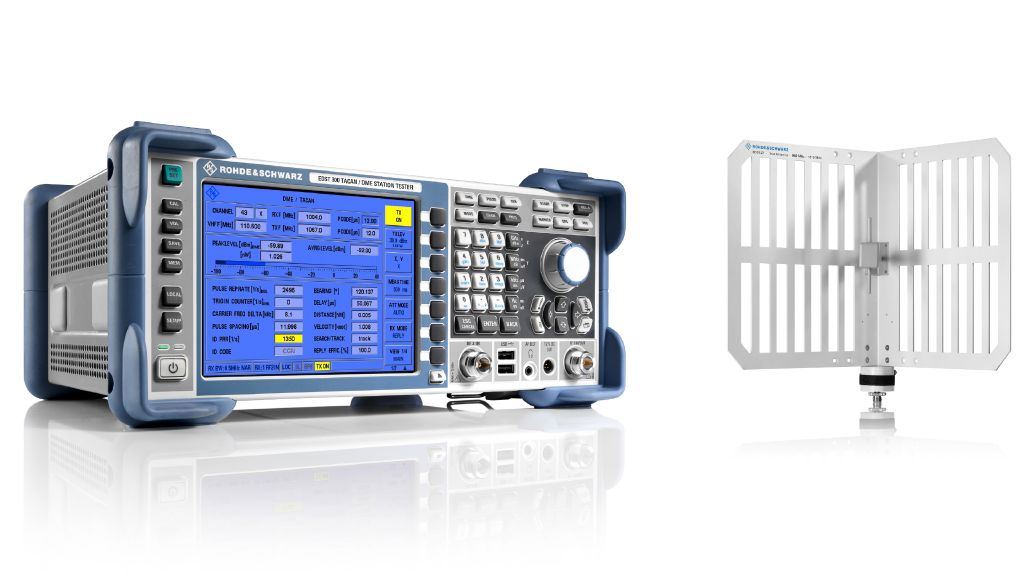

R&S^®EDST300 TACAN/DME 站点测试仪是一种便携式电池供电型分析仪，可用于调试、测试及维护脉冲地面导航系统。该分析仪能够根据相关的民用及军用标准，准确有效地执行所有指定的发射/接收测量。较宽的动态范围以及紧凑设计使得 R&S^®EDST300 既适用于站点射频输出端的分析，在结合 R&S^®EDST-Z1 测试天线的情况下，也适用于现场测量。

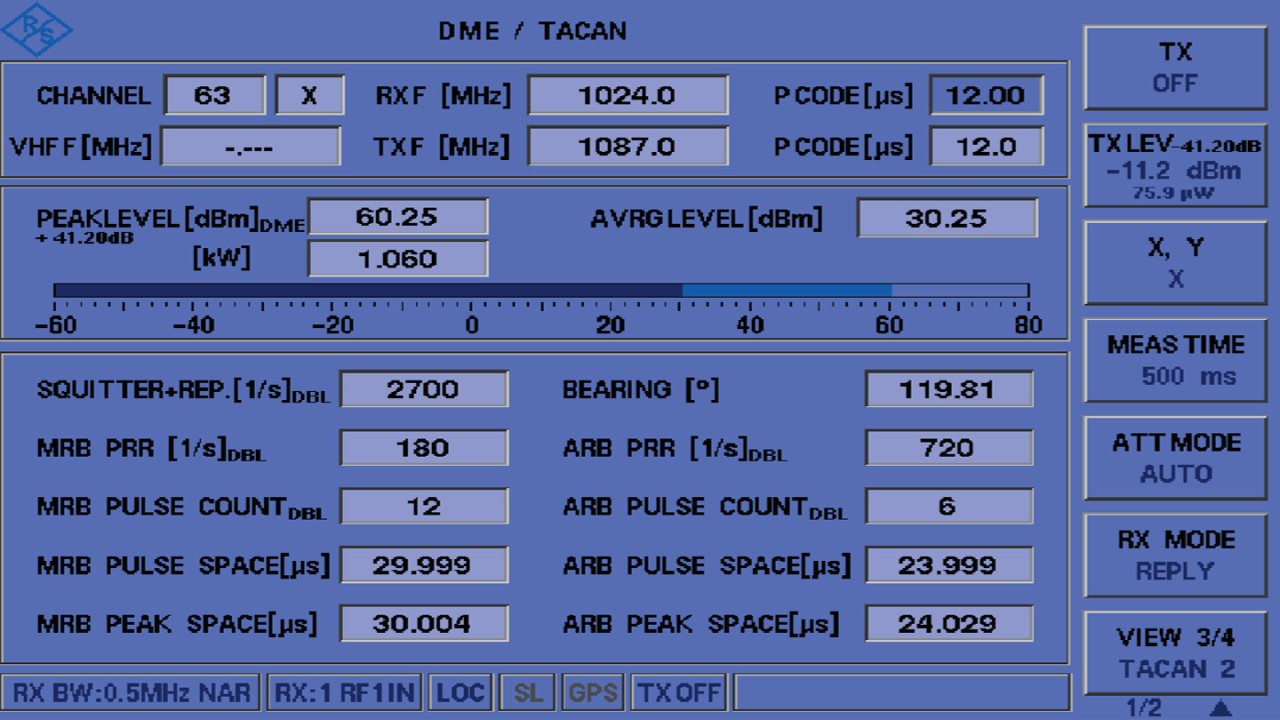

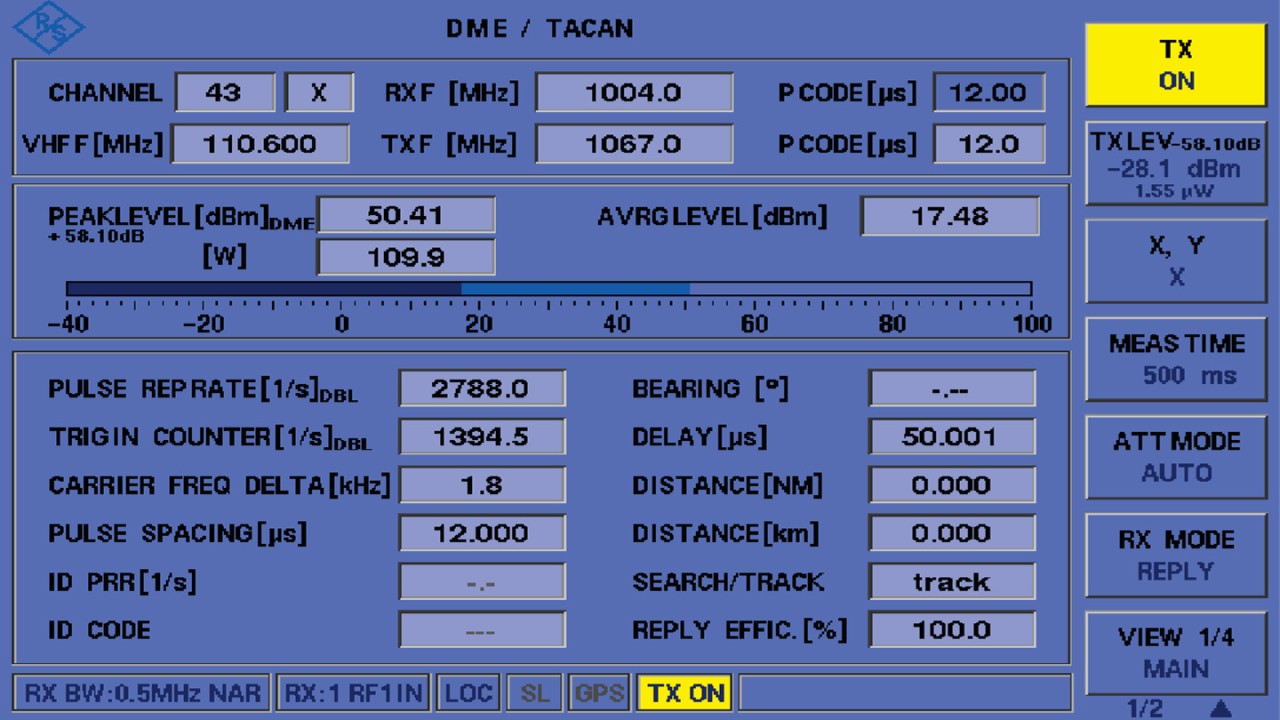

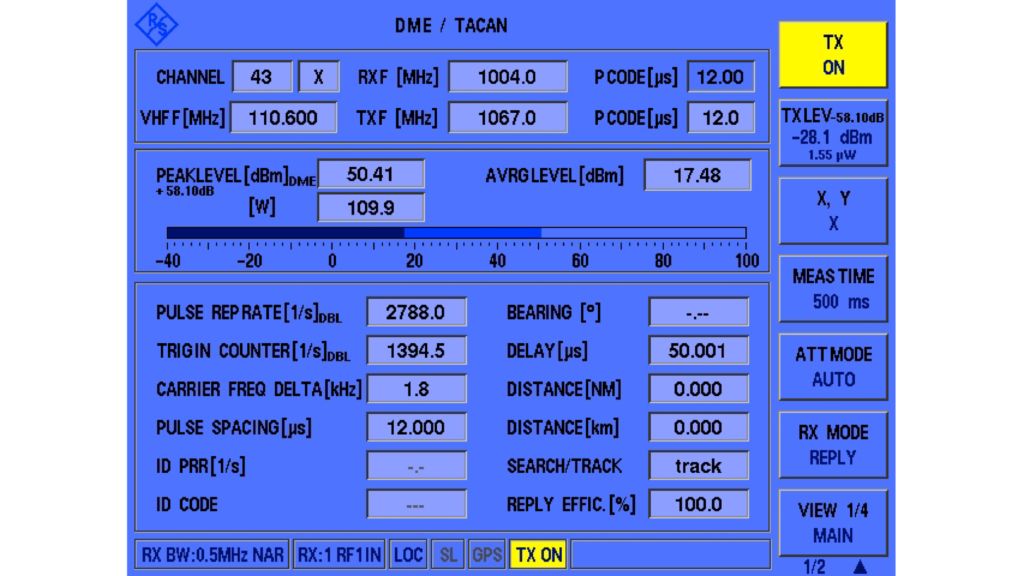

通过定向耦合器或衰减器将 R&S^®EDST300 连接到 DME 或 TACAN 地面站即可。选择 DME 信道频率、设置外部衰减并开启集成式询问机（R&S^®EDST-B2 选件），以便即刻测量并显示相关参数，包括信道上峰值和平均功率、发射机频率、脉冲间隔（编码）、脉冲重复率、主要延迟、应答效率以及标识码。

询问机发射峰值功率的变化会导致应答延迟随电平参数而变化。为确定 TACAN/DME 地面设备的灵敏性，可降低峰值功率，直到应答效率降到 70% 为止。R&S^®EDST300 还支持轻松测量相邻信道抑制以及解码器抑制，并且可以执行最多涉及 6000 个发射脉冲对的载荷测试。

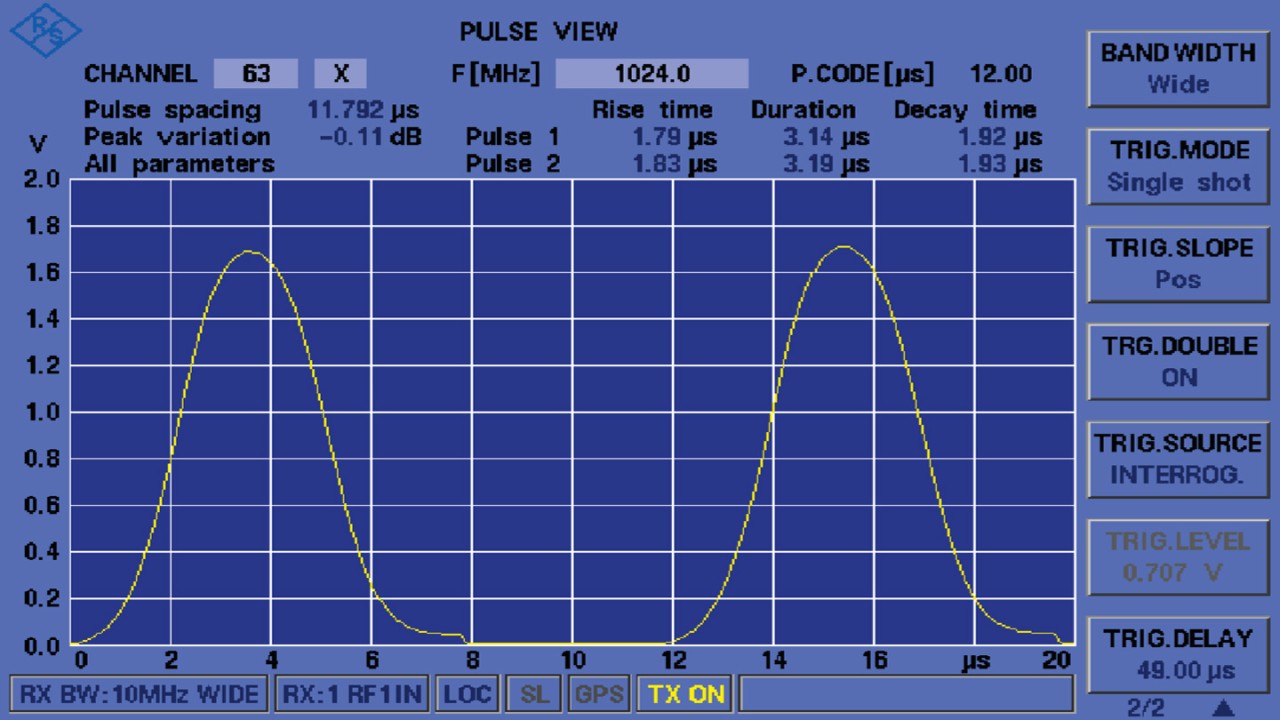

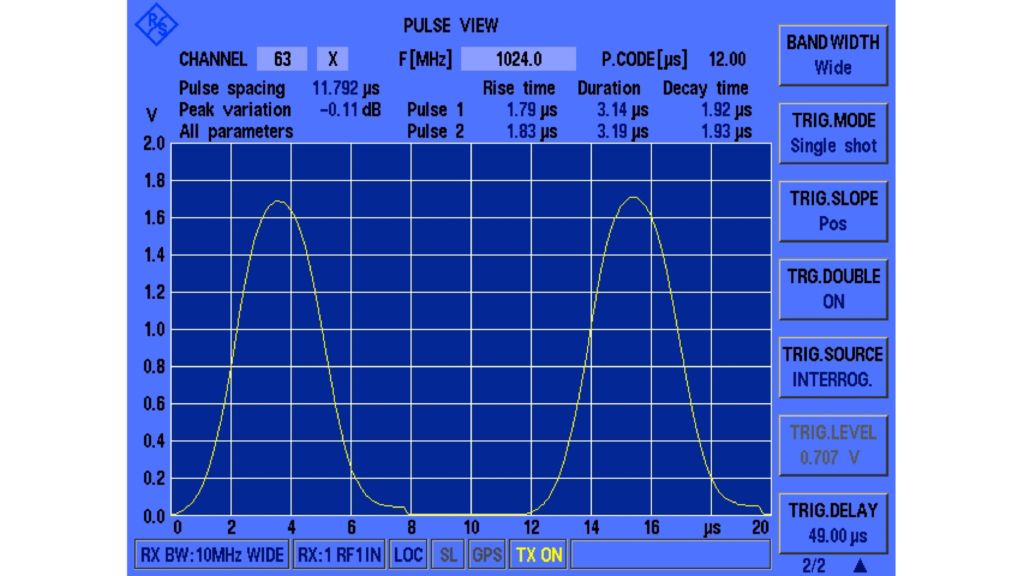

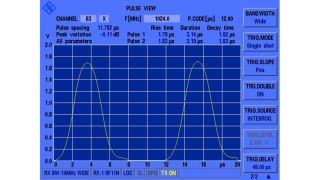

进行被测站点的脉冲带宽测量时，将接收频率调整为 ±800 kHz（±2 MHz 偏置）。R&S^®EDST300 提供 500 kHz 的分析带宽，因此可以直接将相关结果与信道上峰值功率测量值进行比较，以检查频谱模板。在脉冲视图模式下（R&S^®EDST-K2 选件），可自动测量第一个和第二个脉冲的脉冲上升时间、下降时间以及持续时间。在该模式下，还可以测量峰值变化并进行脉顶倾斜测量（比如在 TACAN 站点的 MRB 或 ARB 上）。R&S^®EDST300 还可以解码标识符，并详细测量标识码定时，包括标识句号/点以及破折号的长度、点划线及字母间隔以及均衡器脉冲时间。

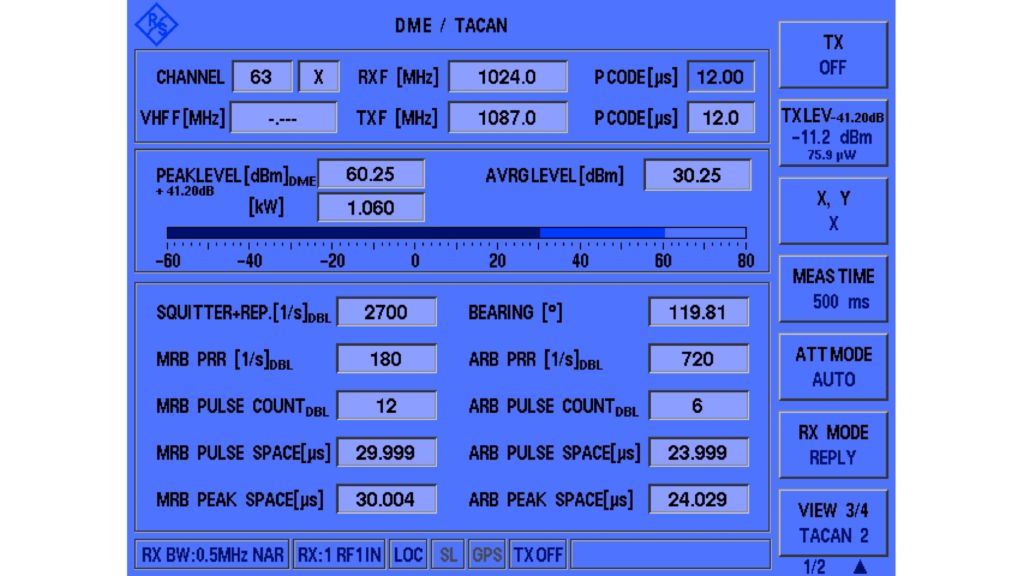

R&S^®EDST-K1 选件将专门的 TACAN 分析功能添加到 R&S^®EDST300。此功能包括分析主参考色同步信号 (MRB) 和辅助参考色同步信号 (ARB)，以及测定脉冲重复率、脉冲计数以及脉冲间隔。

如需现场测量 TACAN 信号，可将 R&S^®EDST-Z1 测试天线连接到 R&S^®EDST300。除了 TACAN 方位之外，它还能测量 15 Hz 以及 135 Hz 调幅信号分量的调制深度及调制频率，并且能确定相位关系。

摘要

R&S^®EDST300 是一种灵活、紧凑、易用的解决方案，可单机执行符合民用及军用标准的测试用例。有些测量（比如停滞时间、恢复时间以及回波抑制）需要一个附加信号源。借助 R&S^®SMBV100A 矢量信号发生器，可以覆盖 DME 和 TACAN 站点需要的全部测试用例。
