适用于罗德与施瓦茨矢量网络分析仪的 SCPI 记录仪

您的任务

使用 VNA 等测试与测量设备的时候，通过可编程仪器标准命令 (SCPI) 进行编程对于开发、验证和生产团队来说至关重要。但是，白手起家的测试自动化开发工作非常难，需要频繁参考使用手册。用户必须找到正确的 SCPI 命令，并为每个测量步骤应用精确的语法。这项任务会很耗时，而且容易出错。

罗德与施瓦茨解决方案

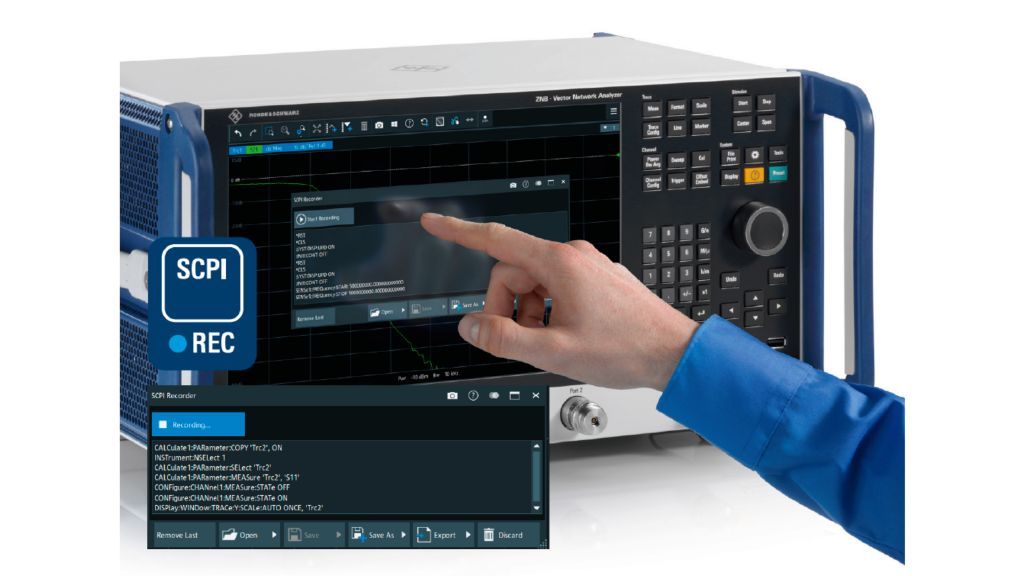

为了简化测试自动化实现、提高生产力，特定的罗德与施瓦茨 VNA（见下表）标配有 SCPI 记录仪。它会根据用户操作自动生成 SCPI 命令序列。这样一来，开发测试自动化程序就变得简单高效。

过程描述

一键激活记录仪后，它会捕获任意命令和设置序列，直到开发过程结束。用户可以直接查看、回放、保存和访问命令列表以供将来使用。
激活后，SCPI 记录仪会自动记录用户通过触摸屏或键盘在仪器上执行的每个操作，包括输入的所有参数。SCPI 记录仪还会在单独的窗口中为每个 SCPI 命令显示上下文关联的帮助信息，以进一步指导用户。记录完成后，能够以 C++、Python 和 MATLAB 等几种主要的编程语言保存和导出所捕获的命令列表。

SCPI 记录仪的优势

• 减少手动输入，简化脚本生成和自动化：可一键以本机格式以及 C++、Python 和 MATLAB 等常用语言生成 SCPI 脚本
• 高效的学习工具，无需查阅手册：实时显示与参数相关的 SCPI 命令
• 上下文关联的帮助功能可用于快速访问相关信息：它提高了效率，让用户无需查阅外部文档
• 从研发到验证和生产实验室的无缝转产：降低测试总成本
• 无需购买任何附加套件：记录仪包含在 VNA 固件中
