R&S®CMWrun——IP 吞吐量测试

测试与测量解决方案

当需要在现实条件下测试无线设备、检验物理射频参数和端到端行为或验证被测设备的行为合规性时，R&S^®CMW callbox 便是理想的解决方案，可通过 R&S^®CMWrun 软件实现完全自动化。

R&S^®CMW callbox 属于基站仿真器。它可生成信令消息并直接连接到被测设备。根据 IP 数据吞吐量（端到端性能），还可实现跨不同层的 IP 分析。这些分析可揭示生成端到端流量的应用以及所生成流量的数量和类别，以及如何针对不同应用优化流量。还可通过特定的 IP 损伤测试 IP 应用的稳定性。

除了端到端性能测量，R&S^®CMW 还可分析 PHY 和 MAC 层吞吐量并测量 EVM 和 UL 功率等射频参数。

R&S®CMWrun 控制 R&S®CMW 数据应用单元 (DAU) 的内置 IP 服务，比如 iPerf 和 FTP。支持所有的端到端设置：将被测设备设为调制解调器角色、连接到电脑客户端或者作为单独的被测设备（通过 iPerf 和 FTP 服务运行 R&S®CMWrun APP for Android 被测设备自动化）。

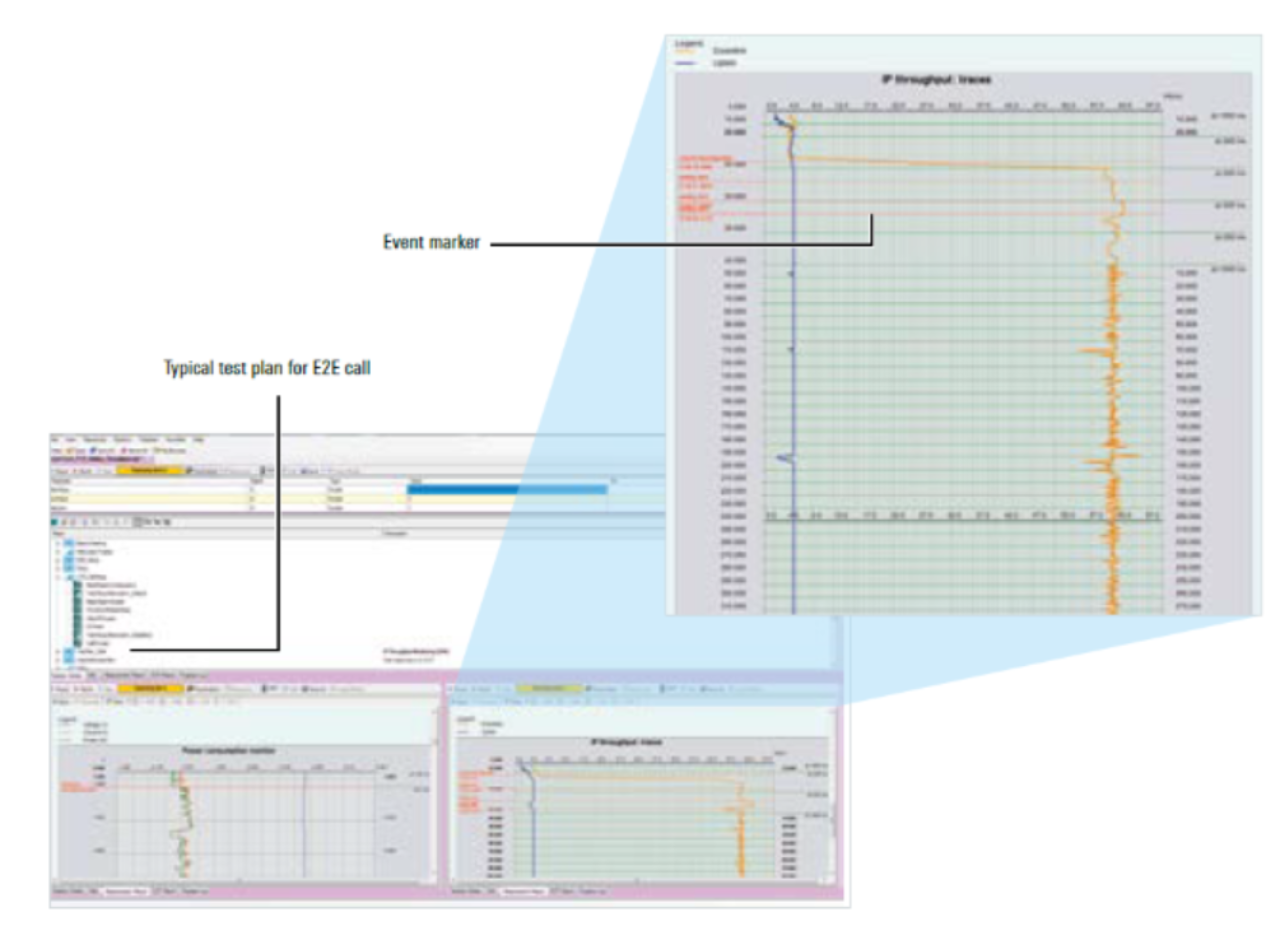

这样一来，在运行端到端吞吐量测试时可实现完全自动化。在 R&S®CMWrun 图形显示器中，电池寿命解决方案中所述的信令及 IP 事件标记同样适用于 IP 吞吐量测试，且当测试计划中同时启用耗用电流及 IP 吞吐量显示器时具有时间同步性。

简介

用于 R&S®CMW 平台的自动化工具

目前，R&S®CMW 是业界领先的、最受欢迎的多标准 UE 测试平台， 得到了网络运营商、测试机构、手机供应商以及芯片组制造商的广泛使用。R&S®CMWrun 自动化软件满足所有的要求，可用于在当前以及未来无线设备的研发、质量保证、生产及维修过程中对 R&S®CMW 执行远程控制测试序列。

软件引擎基于测试 DLL（插入组件）的执行。此基础架构可以轻松、直接配置测试序列，无需掌握有关如何远程控制仪器的特定编程知识。它还能针对符合特定标准的 R&S®CMWrun 套件选件规定的测试项灵活配置参数和限值。

直观易用

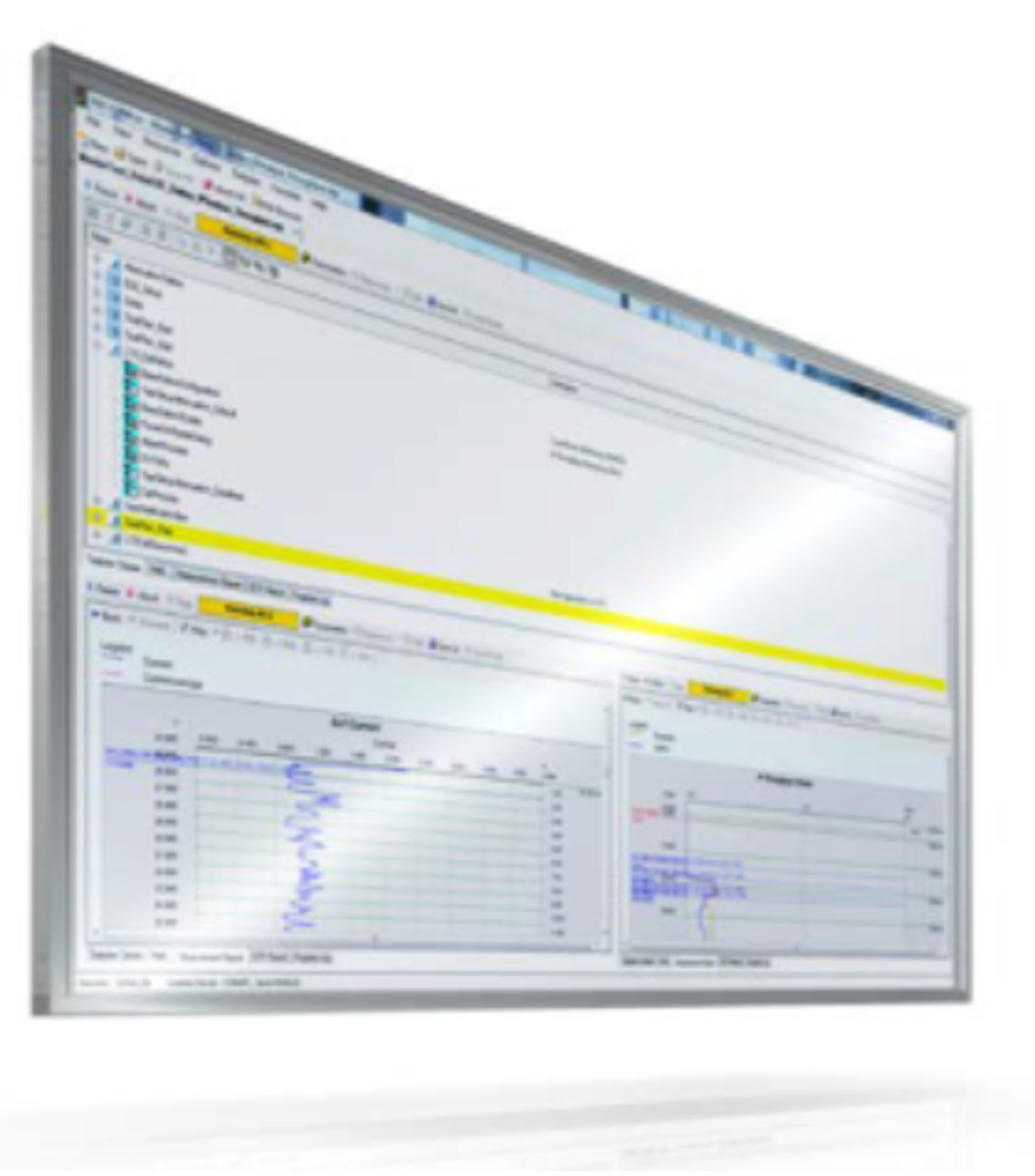

直观的图形用户界面可让用户轻松测试无线设备是否符合不同技术的 3GPP 协议。

应用多种多样。例如，在结合用户体验测试中，同步标记可概述 IP 吞吐量和耗用电流。在分析中，事件标记可帮助优化 IP 吞吐量和电池寿命。在测试最后，可生成易读懂的测试报告，其中包含限值、测试结果和结论。报告使用 csv、txt、xml 和 pdf 格式。

主要特点

• 针对 R&S^®CMW 系列支持的所有标准的多技术解决方案
• 适用于卓越用户体验测试场景的即用型解决方案
• 只需使用图形用户界面，无需编程，无需代码编译
• 使用一个工具完成测试创建、参数化、执行以及分析
• 完整测试脚本及被测设备自动化（针对 iPerf/FTP 的 R&S^®CMWrun 自带 ADB/Android 应用）
• 通过 LAN、GPIB 接口或 USB 实现 SCPI 远程控制的应用程序
• 包含样本测试计划
