将大波形文件以 I/Q 流方式传输至罗德与施瓦茨矢量信号发生器

您的任务

对真实雷达、通信或 GNSS 信号的捕获包含发射机特性、非理想因素，以及无线通道的属性和影响。回放这些捕获信号，即便在实验室测试中，也能让接收机收到真实的信号。然而，包含长时间场景的波形文件通常非常大。

罗德与施瓦茨解决方案

R&S®SMW-K508 和 R&S®SMM-K508 软件选件配合简便易用的 R&S®I/Q 播放器电脑软件，能够将大波形文件或包含真实信号的记录文件从电脑流式传输至 R&S®SMW200A 或 R&S®SMM100A 矢量信号发生器。

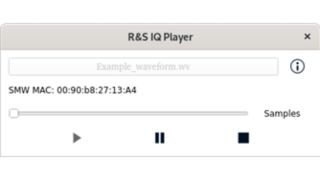

在完成电脑和信号发生器的设置与配置后，用户可以打开 R&S®I/Q 播放器，选择一个波形文件并开始流式传输。I/Q 数据会直接从软件传输至电脑网卡，以实现最佳数据传输速率。

光缆将电脑网卡与矢量信号发生器相连，并传输 I/Q 数据。信号发生器将 I/Q 信号调制到设定的射频频率，调制后的信号可从射频输出端获得。

除了使用 R&S®I/Q 播放器之外，用户还可以通过 API（以 C++ 库形式提供）开发自己的流式传输应用程序。C++ 库必须链接到自定义软件项目，并实现预定义接口，以向库提供 I/Q 数据。

使用 R&S®SMW-K508 或 R&S®SMM-K508 选件可实现的最大射频调制带宽为 800 MHz（1 Gsample/s 采样率），具体取决于电脑性能和设置。

I/Q 数据在信号发生器内部缓存，以实现连续信号传输。R&S®SMW-K556 自定义数字输入选件采用罗德与施瓦茨专有协议，非常适用于对延迟敏感的应用。

应用

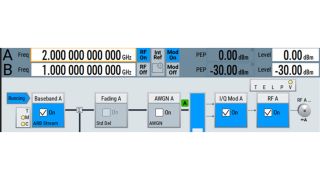

通过光缆将电脑连接至矢量信号发生器后，用户可以在发生器上设置中心频率和电平。只需在矢量信号发生器的任意波形调制 (ARB) 模块中进行几步简单配置，即可激活 I/Q 流功能。

配置完成后，即可在电脑上启动流式传输。用户可以选择射频输出信号的回放由电脑触发，或由发生器通过内部或外部触发事件触发。

同步

来自多个射频输出的信号可以实现同步。
根据采样率，可能需要多台电脑来为多个射频输出流式传输 I/Q 数据。通过多仪器触发功能，可以在单台或多台信号发生器上实现相应 I/Q 信号的同步。此外，由于 I/Q 数据在矢量信号发生器中缓存，各台电脑无需与其他电脑或信号发生器同步。

到达角

测试多通道接收机通常需要模拟到达角 (AoA)。如上所述，多个射频输出信号可以实现同步。此外，还可以使用 R&S®SMW-K573 动态偏移控制选件，对每个信号的基带频率、电平和相位偏移进行调节，从而动态模拟到达角。如有需要，R&S®SMW-K545 自动射频端口校正选件可配合电脑软件使用，在播放 I/Q 信号之前，在选定的参考面（例如被测设备的射频输入端口）对射频路径的幅度、相位和时间进行校正。

主要优势

• 回放大波形文件
• 商用现成 (COTS) 的矢量信号发生器和 IT 硬件
• 易于使用
• 结合 R&S®SMW-K573 动态偏移控制选件模拟到达角
• 可以和 R&S®SMW-K545 射频端口校正选件配合使用
