您的任务
随着对 IP 及有线电视 (CATV) 的数据率及灵活性的要求越来越高，DOCSIS 3.1 应运而生。针对下行信道带宽最高达 192 MHz、上行信道带宽最高达 96 MHz 以及有线网络频率扩展最高达 1.2 GHz（未来可能扩展到 1.8 GHz），电缆器件必须满足更高的技术要求。测试要求支持全频道负载，以及 DOCSIS 3.0 和 DOCSIS 3.1 信号的共存（有些情况下，还存在模拟电视信号）。

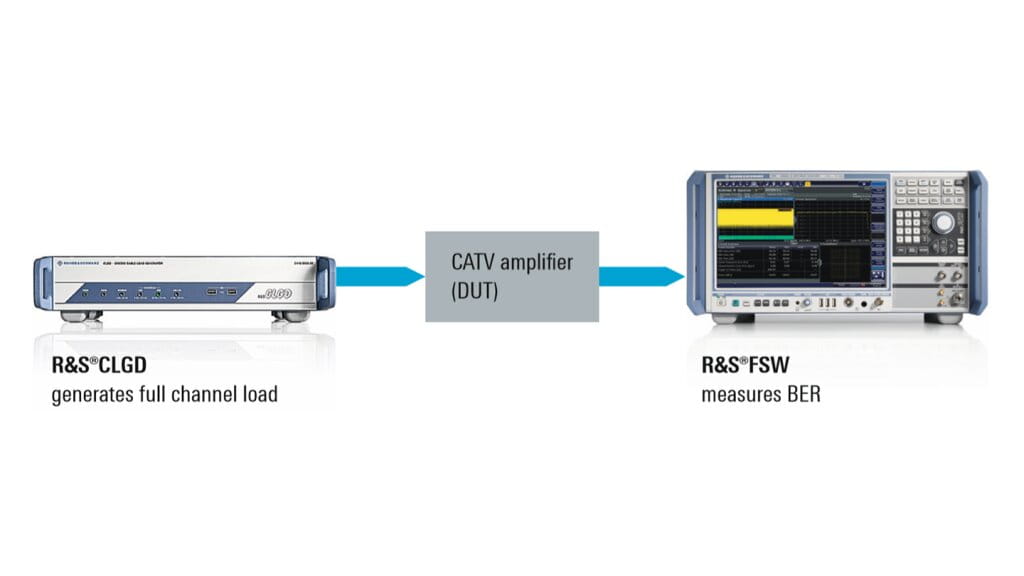

使用 R&S®CLGD 以及 R&S®FSW 的 CATV 放大器测试装置
罗德与施瓦茨解决方案

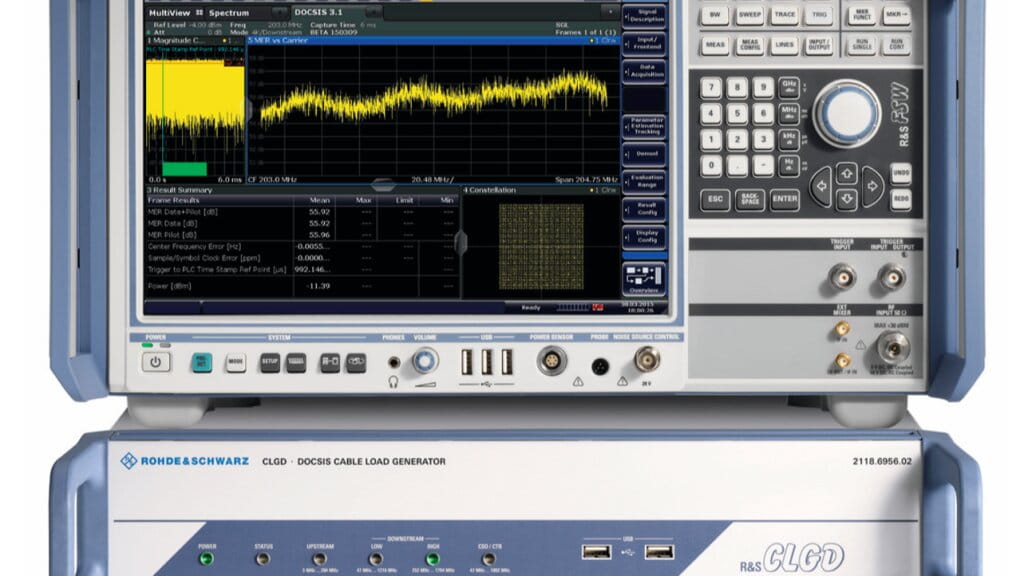

R&S®CLGD 是市面上唯一能够满足这些测试要求的灵活且紧凑的解决方案。随着 DOCSIS 3.1 采用更高的带宽以及更高阶的星座调制（最高 16kQAM），我们需要使用十分强大的频谱与信号分析仪。R&S®FSW 能够测量典型值为 57 dB 或更高的 MER，并且提供基于 DOCSIS 3.1 信号的 BER 测量，是理想之选。
DOCSIS 3.1 误码率 (BER) 测试解决方案
误码率 (BER) 是 CATV 器件制造商的一个重要度量指标。要测量 BER，信号分析仪需要提前知道信号发生器发送的数据序列。
这对 R&S®FSW 来说是不必要的，因为它可以通过由 R&S®FSW-K192 DOCSIS 3.1 分析选件中的 LDPC 解码器检测的误码来计算 BER。R&S®FSW 将已测（解调）数据与可用的参考信息做比较，并且自行计算 BER。

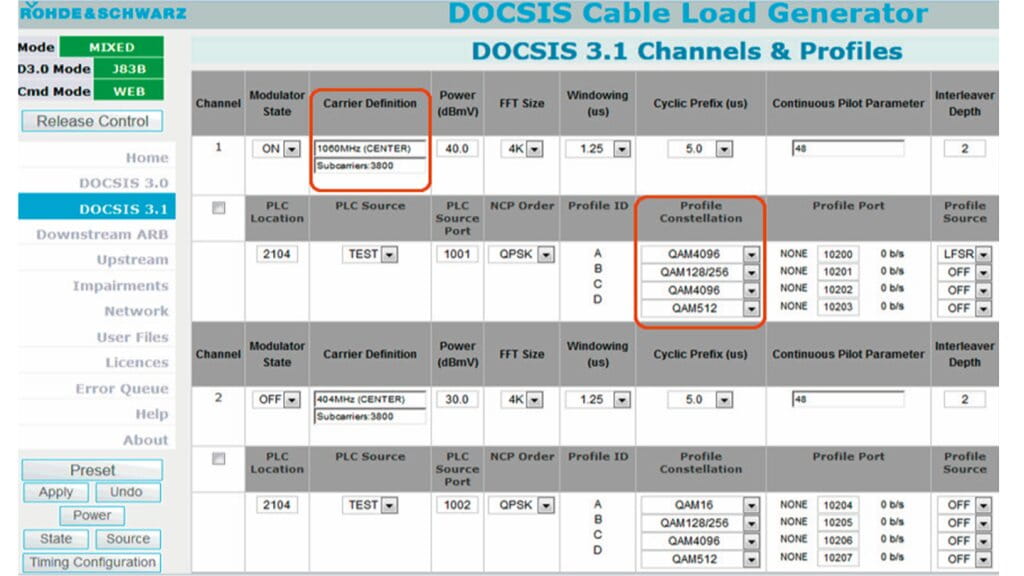

R&S®CLGD 可以产生 DOCSIS 3.1 全频道负载信号。DOCSIS 3.1 的典型信号配置如左图所示。最重要的参数已使用红框突出显示（DOCSIS 模板的频率和星座图）。

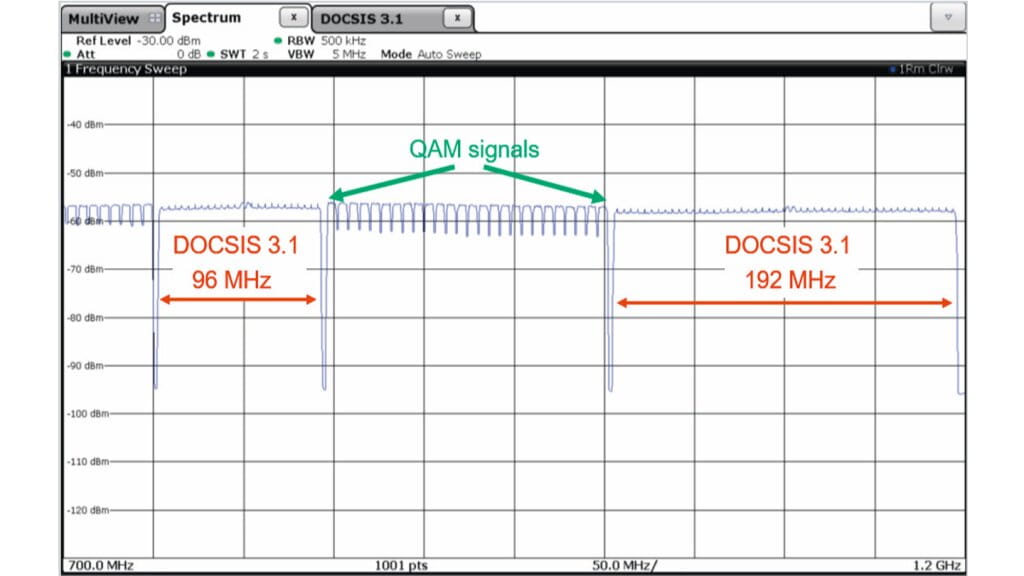

同样，R&S®CLGD 也能够产生涵盖整个 CATV 频谱的 DOCSIS 3.0 全频道负载信号。
信号的射频输出频率以及功率都可以单独调节，使 R&S®CLGD 成为一款非常灵活的全频道负载信号发生器，可用于仿真被测设备复杂的接收场景。

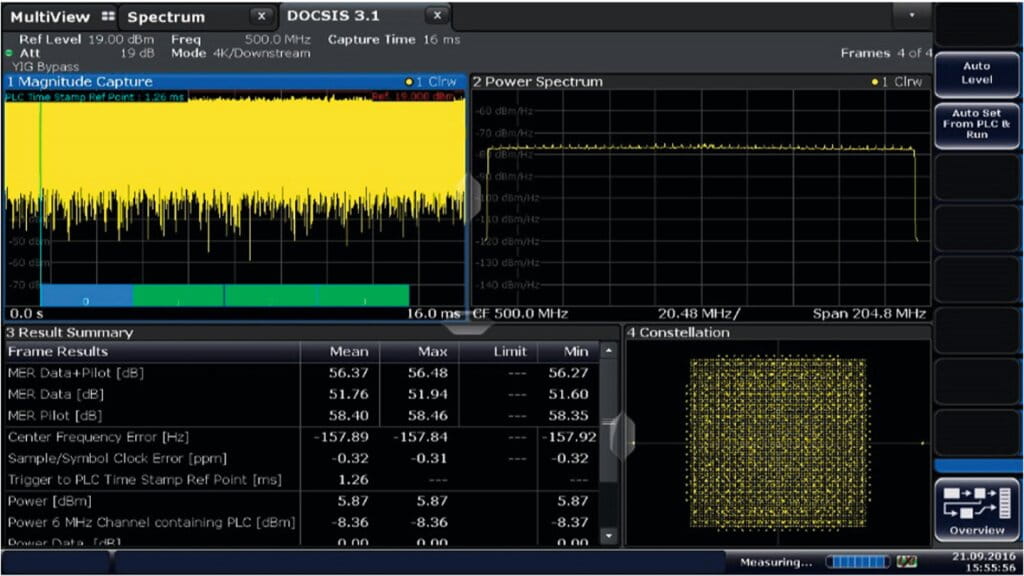

被测设备的射频输出端直接连接到 R&S®FSW 的射频输入端。在 R&S®FSW 上，选择“模式”并从弹出菜单中选择“DOCSIS 3.1”。然后选择下行测量选项并设置正确的频率。在右侧菜单上，按下“自动电平”以及“通过 PLC 自动设置并运行”，以便自动调节所有的 DOCSIS 3.1 参数。

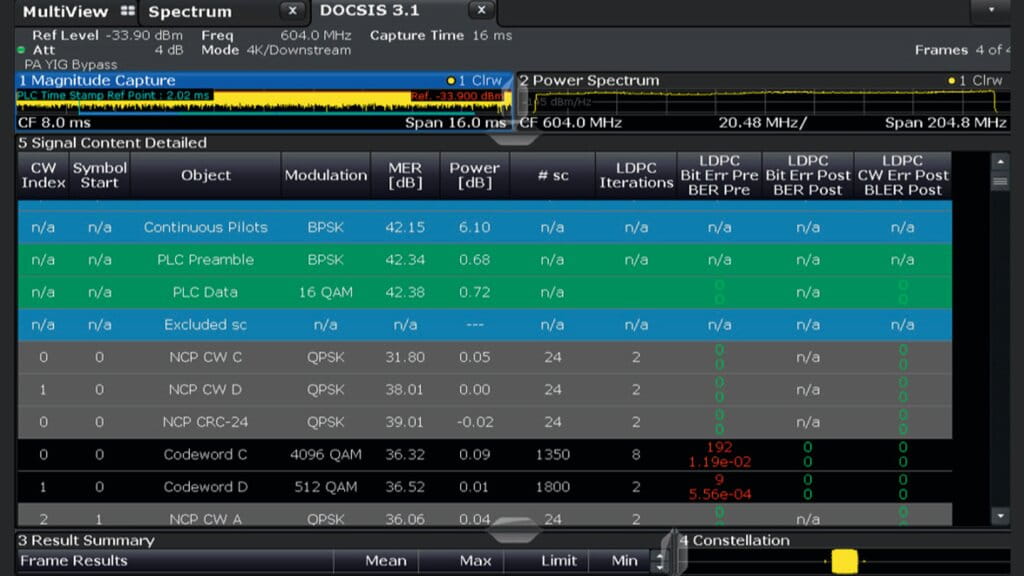

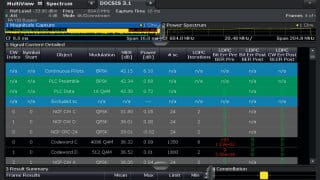

在 R&S®FSW 视图模式下，选择“信号内容详情”选项以显示详细的信息分析，例如所有 PLC 数据、不同 DOCSIS 3.1 模板上的码字等。提供前 LDPC 和后 LDPC 的 BER 测量。该示例显示了使用 4096QAM 的 DOCSIS 3.1 模板。通过增加射频输出功率或调节 R&S®CLGD 上的 AWGN 设置，可以进行该测试。用户可以通过观察 BER 分析窗口来监测这些变化。
结论
R&S®CLGD 及 R&S®FSW 为测量 DOCSIS 3.1 网络中的放大器、DFB 激光器和其他组件提供了所有必要的功能。此外，这两台仪器还可用于生成和分析现有的 DOCSIS 3.0 信号，使该解决方案极具成本优势。
