BCI 应用解决方案
执行传导抗扰度测试时，EMC 实验室需要以高射频功率在规定频率下驱动测试信号源。罗德与施瓦茨提供紧凑型解决方案，包括信号发生器、功率高达 350 W 的射频固态放大器、功率探头和测试软件，适用频率范围为 4 kHz 至 400 MHz。
您的任务
大电流注入 (BCI) 传导抗扰度测试方法符合 ISO 11452-1 和 ISO 11452-4 标准。电流注入探头用于在被测设备 (DUT) 的线缆中产生电流（干扰）。ISO 11452-4 标准规定了两种 BCI 测试方法：替代法和闭环法。
测试与测量解决方案
罗德与施瓦茨提供可靠紧凑的解决方案，可以执行传导抗扰度测试，并同时支持替代法和闭环法。
R&S®SMB100B、R&S®SMCV100B 或 R&S®SMC100A 信号发生器可在 4 kHz 至 400 MHz 频率范围内提供所需的调幅测试信号。

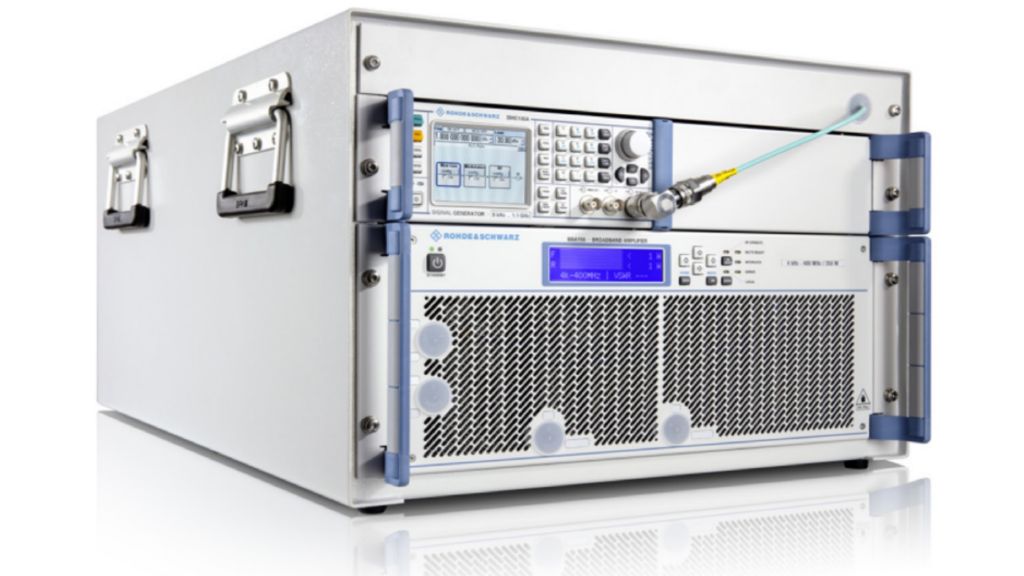

R&S®BBA150-AB 系列的下行宽带放大器提供必要的连续波输出功率。R&S®BBA150-AB 宽带放大器是单频段、高线性度 A 类固态放大器，可以处理射频输出的高失配度问题。R&S®BBA150-AB 型号可根据测试装置和测试功率电平按需提供 75 W、125 W、160 W、200 W 和 350 W 输出功率。
无论是替代法还是闭环法，校准和测试过程中均需使用两个或三个功率计以监测前向功率和反向功率等各种功率电平。为此，这款紧凑型测试系统中集成了罗德与施瓦茨 R&S®NRP6AN 高端平均功率探头。放大器的内部 R&S®BBA-B140 射频定向耦合器或 R&S®DDC25-AB55 经校准定向耦合器可以连接其中的两个探头。
罗德与施瓦茨 R&S®EMC32 和 R&S®ELEKTRA EMS 测试软件包可实现全自动校准和测试，包括监测被测设备。测试完成后将生成包含所有必要信息的测试报告。

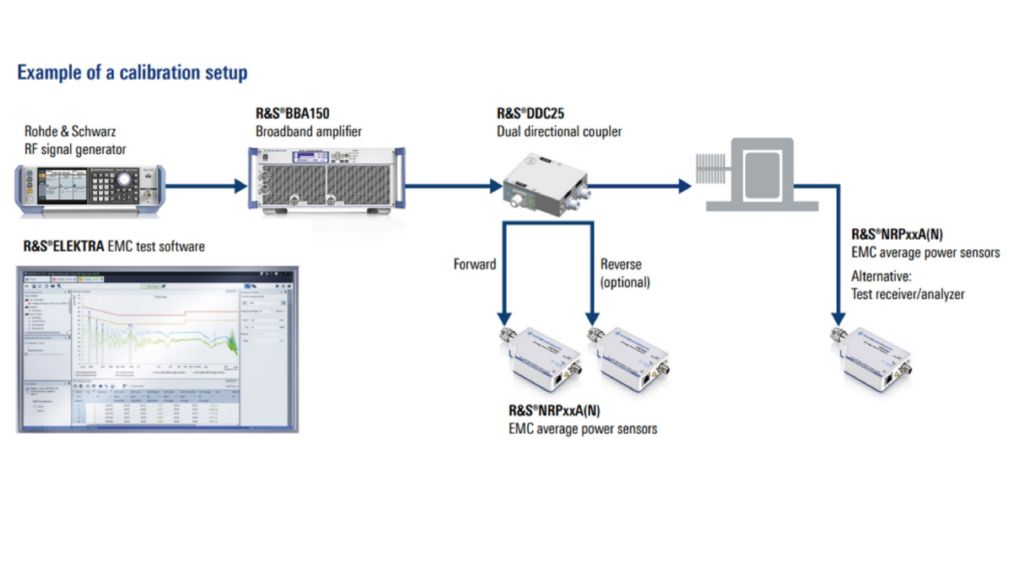

校准
无论是替代法还是闭环法，首先要使用校准夹具上安装的注入探头校准测试电流。测试软件将记录前向功率和反向功率（可选）。
替代法
大部分原始设备制造商需要使用替代法进行 BCI 测试。使用这种方法时，校准过程中记录的前向功率将应用到被测设备。R&S®BBA150-AB75 固态放大器几乎可以满足所有测试要求。可选的监测探头可用于在测试过程中测量电流。
限制功率的闭环法
使用这种方法时，电流注入探头和被测设备之间将插入电流测量探头。在测试过程中，前向功率（将在校准期间记录）逐渐增加，测试装置测量注入电流。当测量的电流达到测试电平，或前向功率达到功率限值后，测试软件将提高频率。功率限值为校准期间记录的前向功率的四倍。R&S®BBA150-AB125 非常适用于此类应用。
