识别天线阵列中的故障元件

通过近场扫描和近远场变换方法识别天线阵列中各个元件的故障。

您的任务

天线阵列被广泛用于卫星和雷达等不同应用中。波束成形是天线阵列的一个主要优势, 有助于灵活控制天线辐射方向图,进而更加有效地确保波束指向更为精确。正因如此,大规模 MIMO 天线在 5G 基础设施中发挥重要作用,此类设施包括移动回程网络、点到点天线和基站。这些阵列可在 5G 网络中通过超可靠低延迟通信发射大量数据。

天线阵列的设计和生产复杂性应得到正视。特别需要注意的是,如果不同生产单元的射频基片参数各不相同,那么微带贴片天线阵列等平面设计容易出现相位误差。尽管天线阵列的射频性能和 3D 天线方向图可通过空口测试进行测量,但如果测量结果与预期情况不符,会发生什么?每个天线元件都可能出现故障,但是如果通过反复试验的方式来检测 64 × 64 天线阵列的故障则非常耗时,且成本高昂。因此,寻找更加有效的替代解决方案可以节省大量的时间和成本。

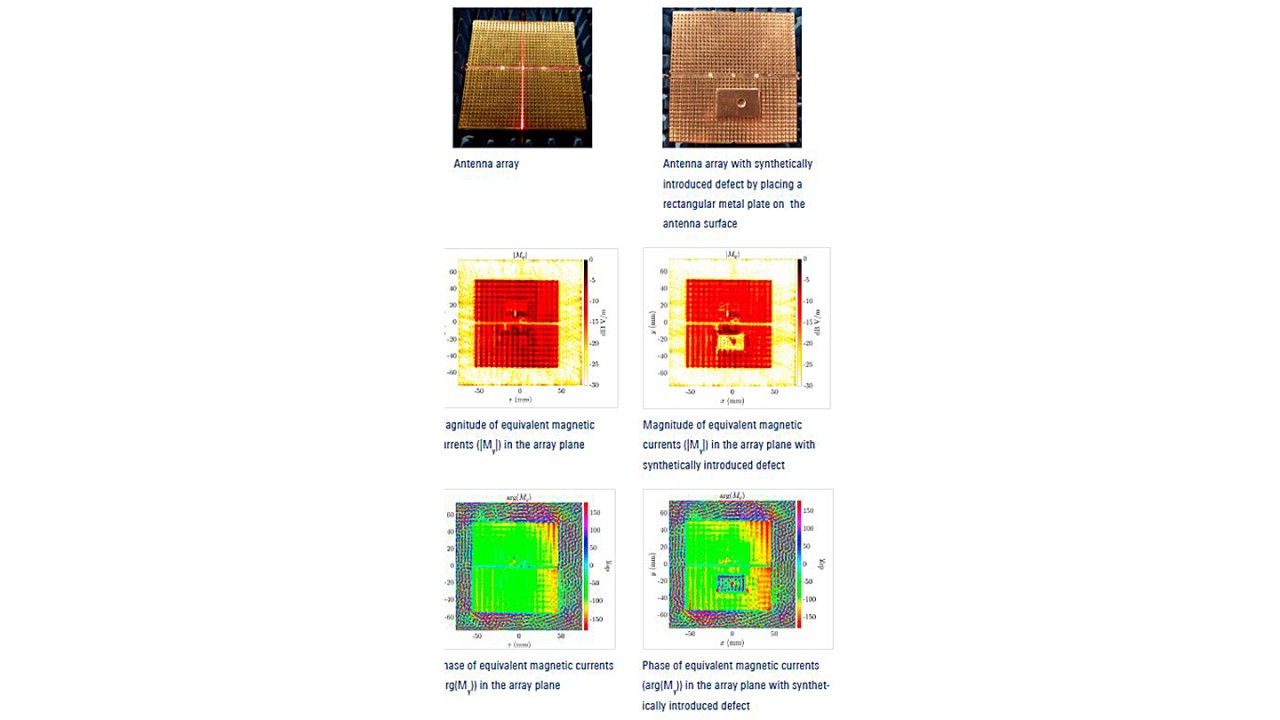

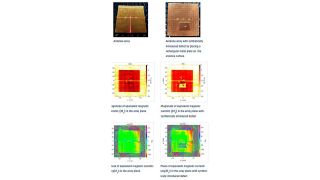

天线阵列幅度和相位的 2D 等效电流图
天线阵列幅度和相位的 2D 等效电流图
打开灯箱

罗德与施瓦茨解决方案

为了解决这个问题,罗德与施瓦茨开发出理想解决方案,用以有效识别天线阵列中出现幅度和相位问题的故障元件。此解决方案需要结合天线暗箱和优质矢量网络分析仪,例如使用配备 R&S®AMS32 OTA 性能测量软件的 R&S®ZVA 矢量网络分析仪。此装置根据 R&S®AMS32 中使用的快速不规则天线场变换算法 (FIAFTA) 进行近远场变换。

检测天线阵列中的故障元件时,首先需进行天线场测量并至少涵盖天线阵列的主波束区域。借助 3D 定位器,探头天线在方位角和仰角方向移动,以在采样网格中执行测量。测量完成后,在后处理过程中应用 FIAFTA 算法,以便在任意形状的物体上绘制电场等效面电流和磁场等效面电流。两种等效面电流被绘制成图,能够轻松显示和区分天线阵列的功能性元件和故障元件。

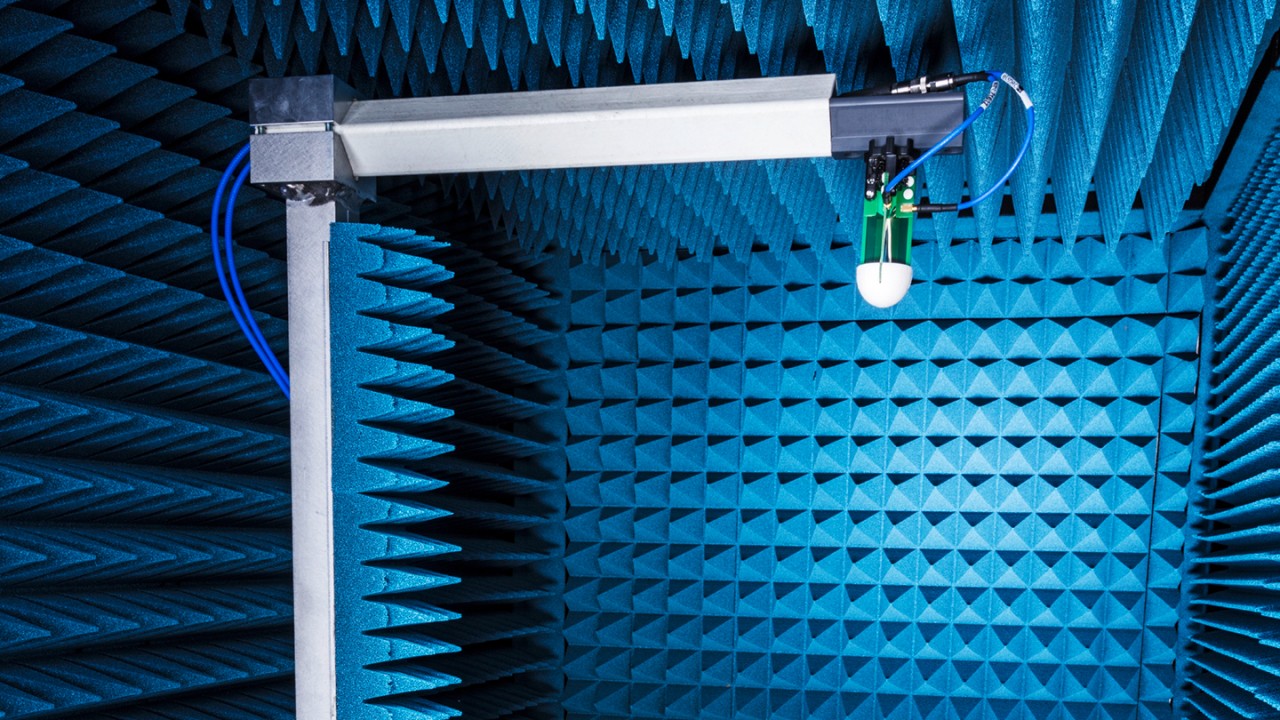

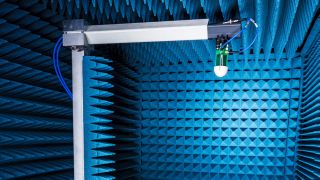

R&S®ATS1000 包含一个高精度定位器以获取 3D 数据
R&S®ATS1000 包含一个高精度定位器以获取 3D 数据
打开灯箱

天线测试暗箱

根据空间和频率要求,您可以选择使用 R&S®ATS1000 天线测试暗箱或 R&S®WPTC 无线性能测试暗箱。R&S®ATS1000 是一款移动式、紧凑型暗箱,工作频率范围为 18 GHz 至 87 GHz,适用于直径最大为 40 cm 的被测设备。R&S®WPTC 更加灵活,涵盖 400 MHz 至 90 GHz 的频率范围,适用于直径最大为 1.2 m 的被测设备。

R&S®AMS32 和 FIAFTA 算法

R&S®AMS32 是罗德与施瓦茨开发的基线测量软件,可支持所有相关的 OTA 和天线测量。R&S®AMS32-K50 近远场变换选件可以根据 FIAFTA 算法进行准确的近远场变换。此算法由德国慕尼黑工业大学开发,并已被证明与远场测量结果高度相关。为直观显示所有形状的等效电流,需要使用 R&S®AMS32-K52 和 R&S®AMS32-K52U 选件。这些选件有助于轻松识别天线阵列中的故障元件。

主要特性和优点

  • 高效识别故障,优化产品上市时间
  • 在研发阶段识别故障
  • 在生产阶段的采样测试中识别故障
  • 验证模拟和数字移相器
  • 验证相位分布的均匀性
  • 重复检验多个天线阵列
  • 快速进行目视检查
