测量浪涌电流

您的任务

从 FPGA 到钻孔机，几乎所有组件或设备都需要远超出正常工作电流的浪涌电流。如要正确设计电路或计算相关安全组件，必须正确测定此类浪涌电流。

测试与测量解决方案

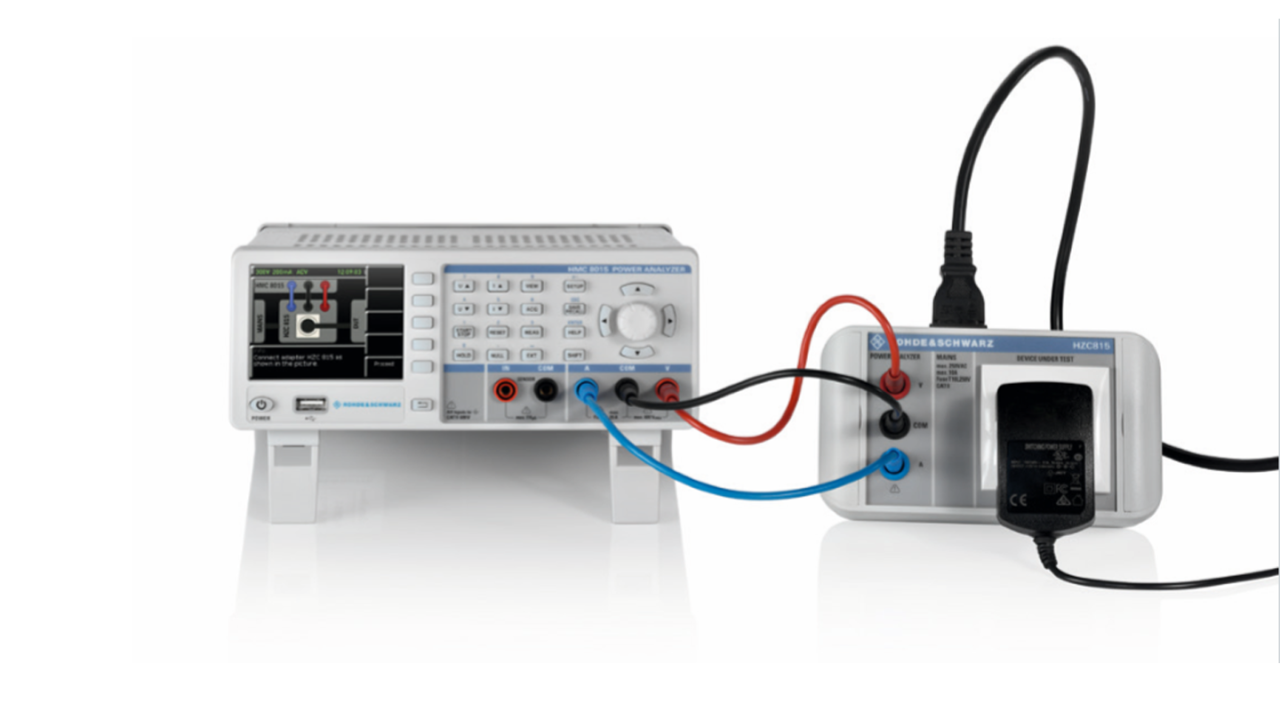

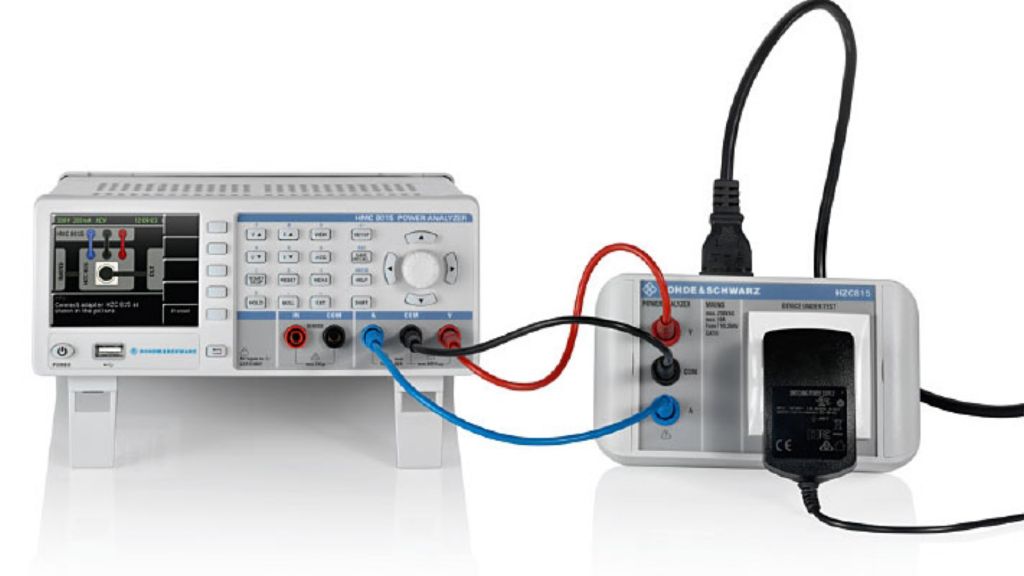

R&S®HMC8015 功率分析仪具备无缝采集和实时信号处理功能，以及高动态范围。R&S®HOC151 选件具有多种显示功能，可确保快速可靠的测量结果。

内部电流测量范围介于 ±15 mA 至 ±60 A（峰值）。对于扩展电流测量范围，R&S®HOC152 选件提供附加探头输入。该输入可与外部电流检测电阻器结合使用以显示较小的电流范围，或与电流探头组合使用以显示较大的电流范围。例如，R&S®HZC51 电流探头可将电流测量范围扩展至 ±1000 A。

应用

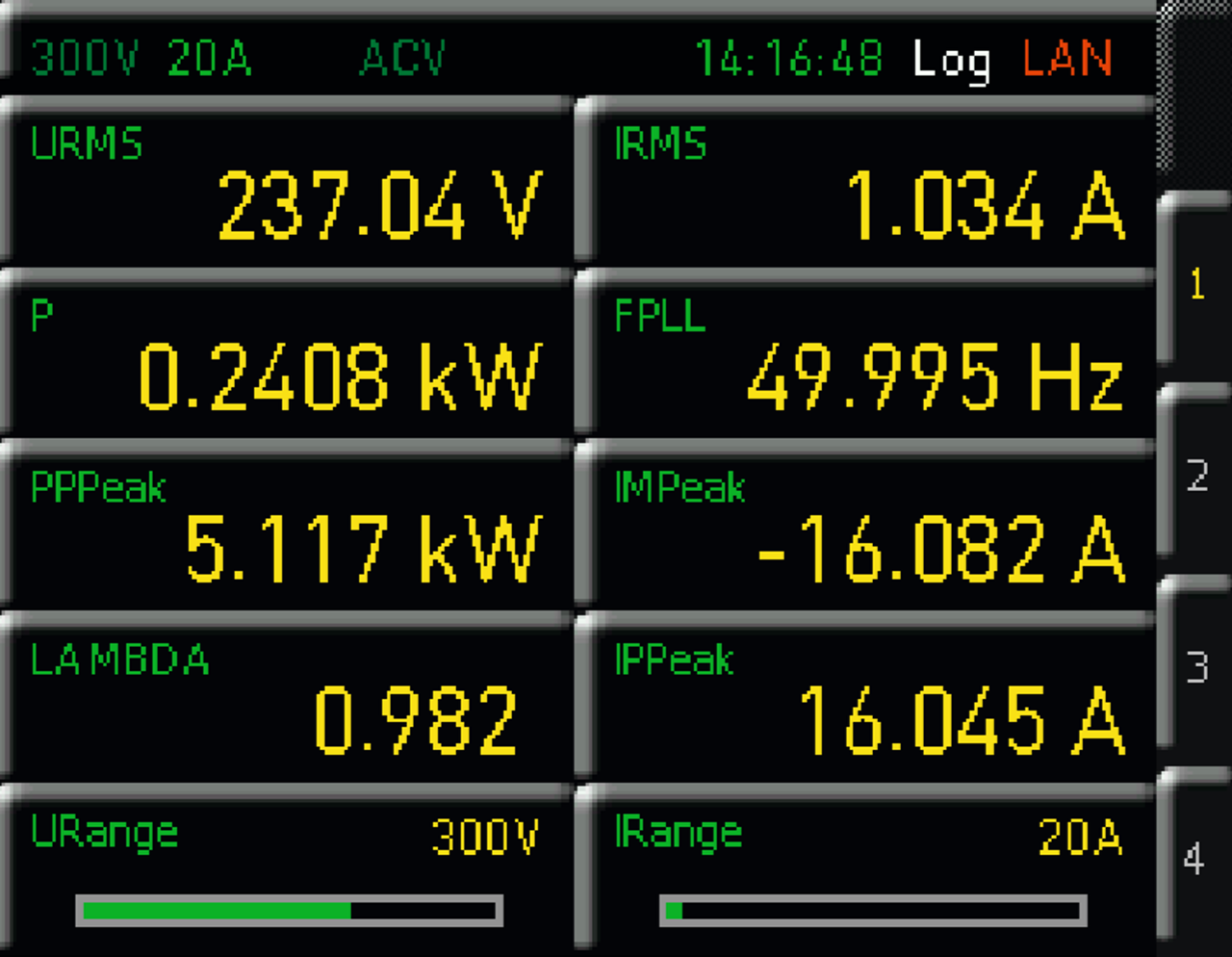

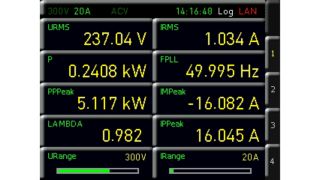

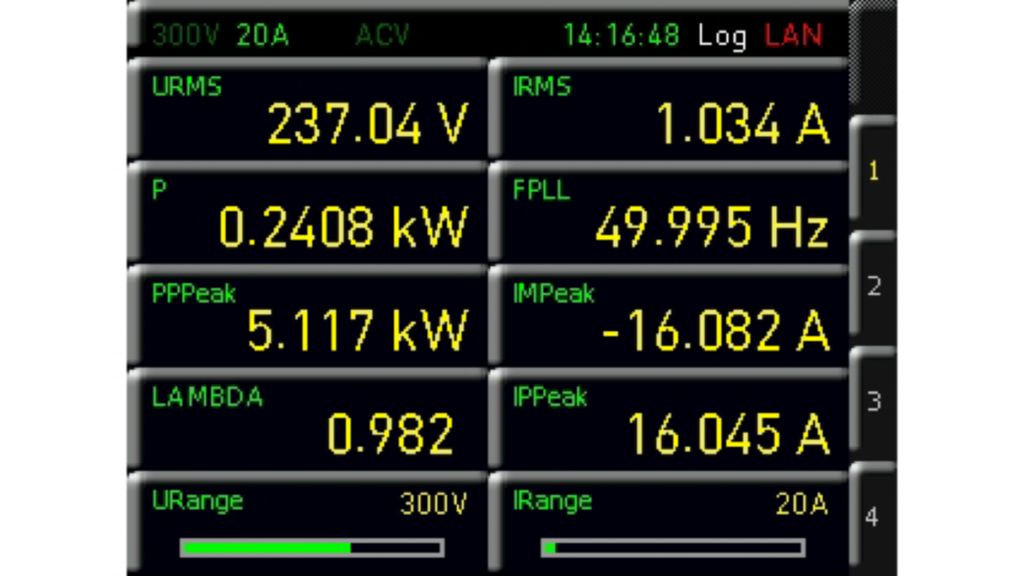

数值视图

如果仅需要最大浪涌电流（例如测定电缆厚度），数值视图可提供直接结果。相应峰值显示为 IPPeak。如要捕获异常值，则必须反复开关被测设备。然后可使用峰值保持功能测定最大峰值。

应使用“范围上升”按钮手动设置电流范围以达到预期电流。按住“范围上升”按钮可以重新激活自动量程模式。

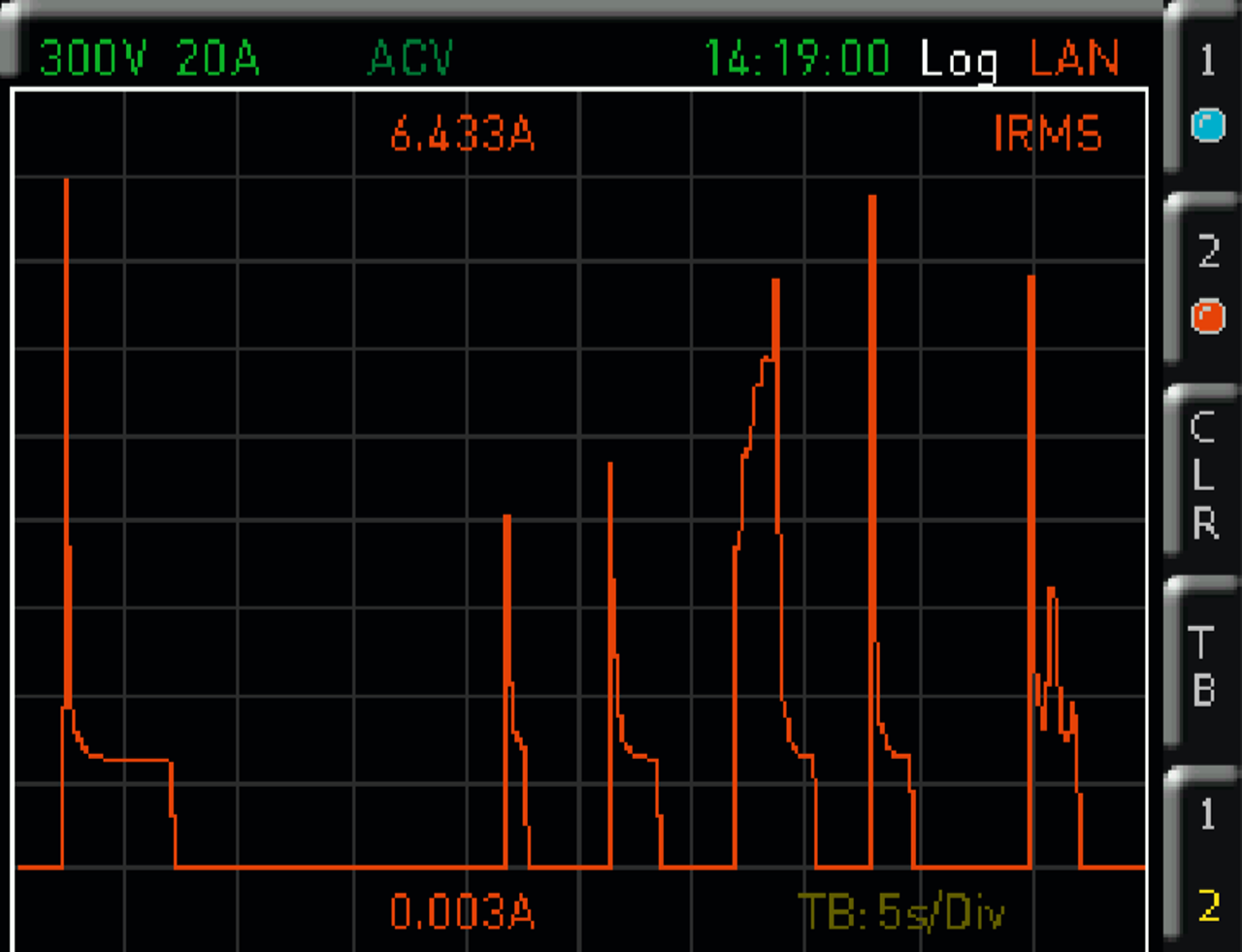

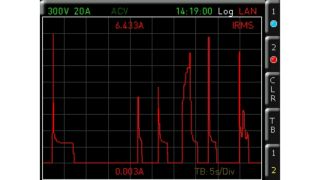

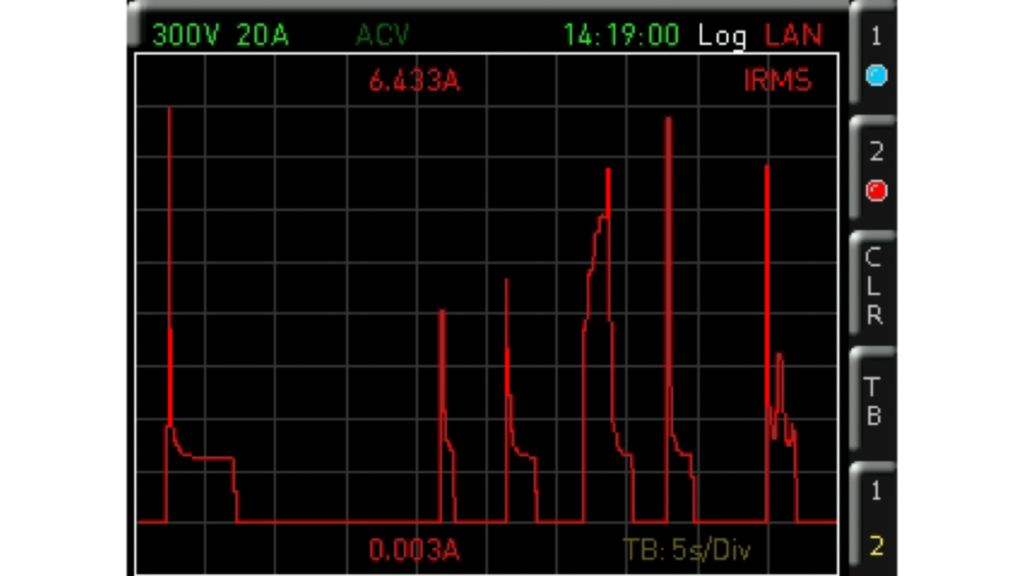

趋势图视图

趋势图视图显示各个开关操作的不同之处。可以轻松记录并比较多个开关操作的特性。

可以使用“保持”按钮暂停测量。按住“保存/调用”按钮可将屏幕截图保存到 USB 闪存盘。

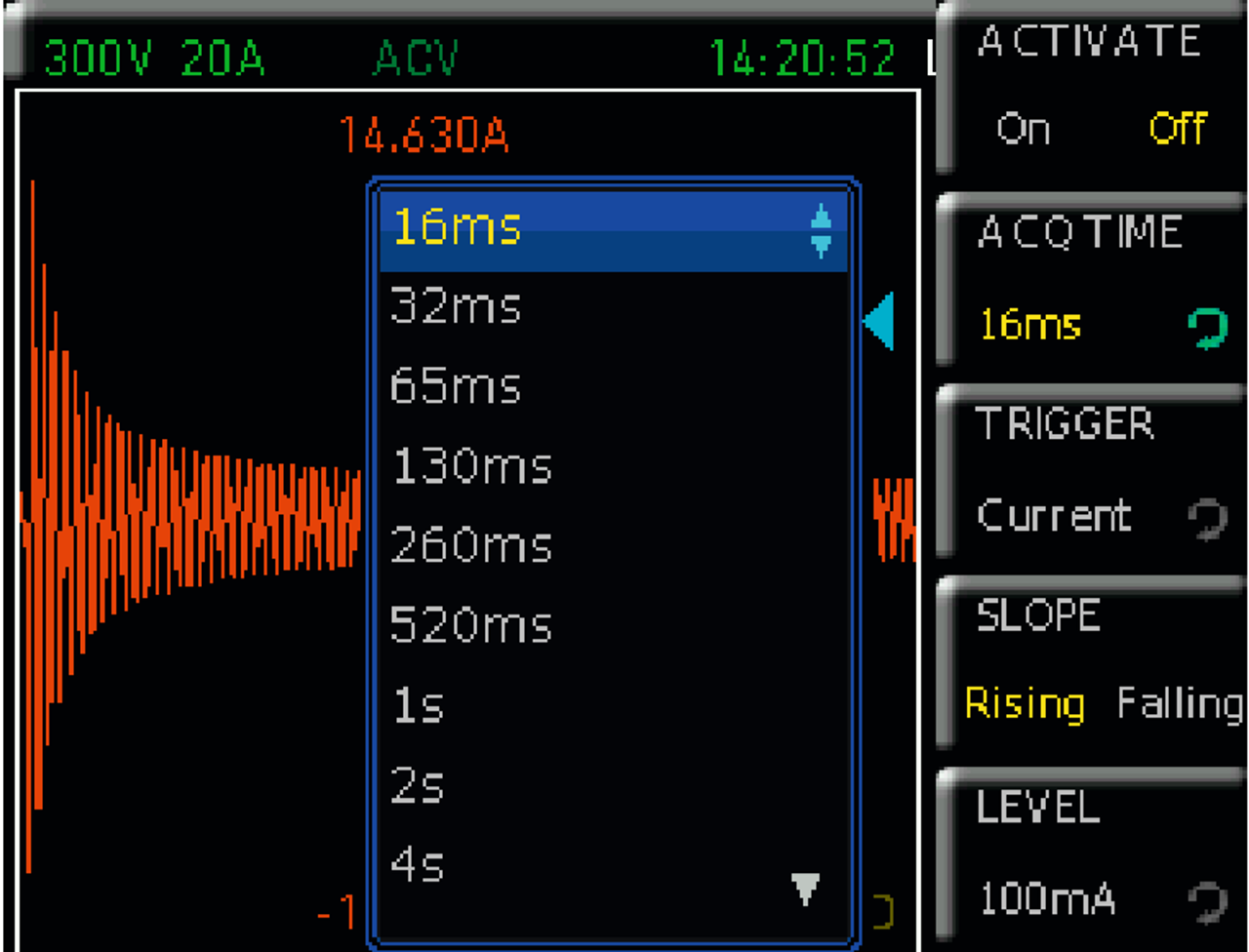

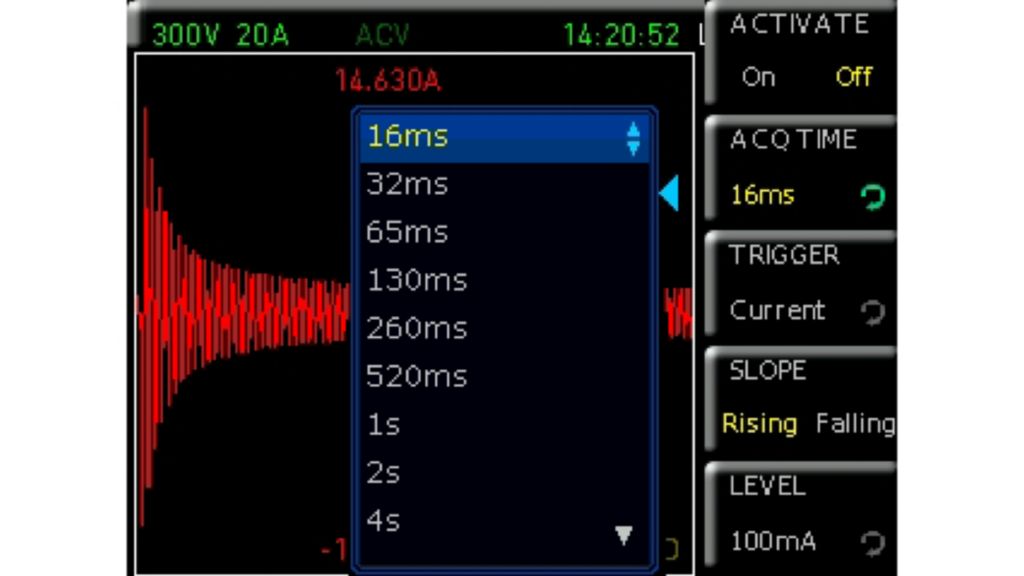

浪涌视图

浪涌视图可用于更精确地分析开关操作，例如测定保险丝的熔断积分。能够以非压缩方式采集至多 8192 个电压和电流点。还提供多种触发选件。“ACQ 时间”按钮可根据特定要求调整记录时间。

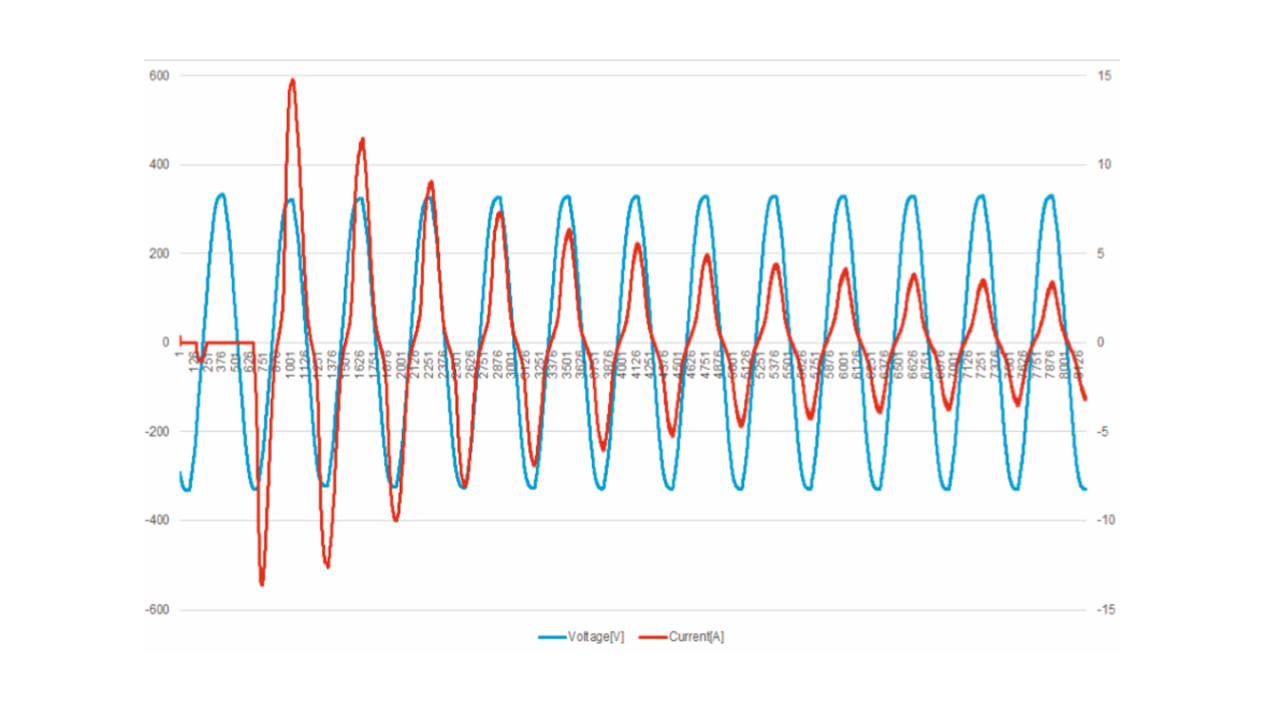

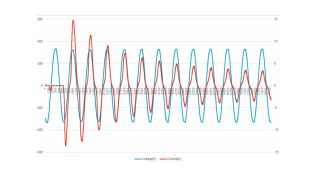

测量记录

成功完成测量后，能够方便准确地将数据以可配置 CSV 文件格式保存到 USB 闪存盘中。

之后可以在电脑上使用常用数据处理软件评估数据。
