加快执行 5G NR 基站一致性测试

通过测试用例向导，用户只需几次点击操作，即可设置信号发生器的所有必要参数，以便立即执行 5G NR 基站一致性测试。

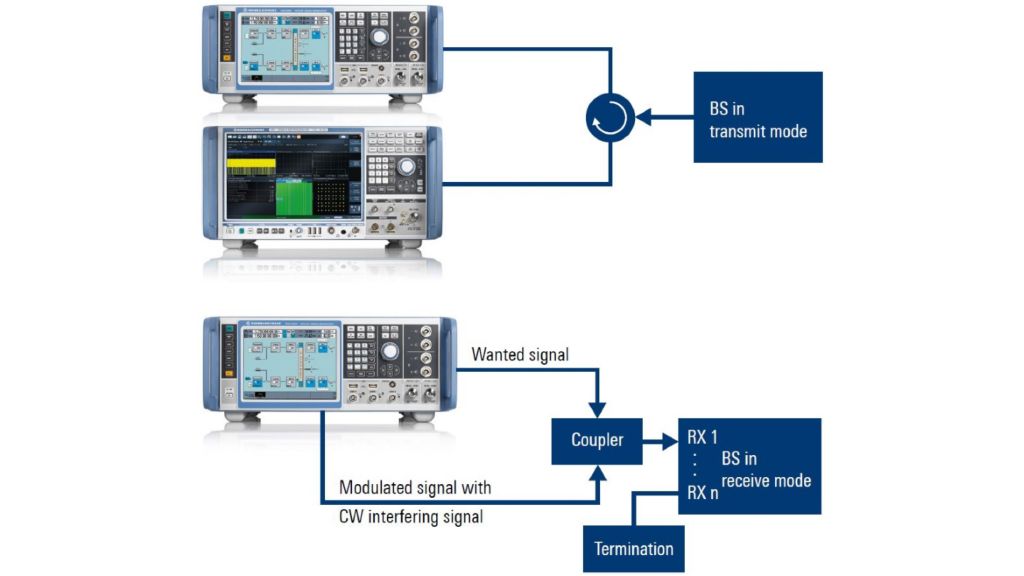

图 1：基站发射机测试（顶部）和接收机测试（底部）的典型测试装置。
图 1：基站发射机测试（顶部）和接收机测试（底部）的典型测试装置。

图 1：基站发射机测试（顶部）和接收机测试（底部）的典型测试装置。

/
图 1：基站发射机测试（顶部）和接收机测试（底部）的典型测试装置。
打开灯箱

您的任务

3GPP TS 38.141-1 规范和 TS 38.141-2 规范分别规定了 5G NR 传导一致性测试和 OTA 一致性测试。测试包括测量，以便评估噪声和衰落条件下的发射机特性和接收机性能。基站需要在待安装基站的地区通过一致性测试，然后才能够在外场投入运行。

基站测试通常会结合使用矢量信号发生器和信号与频谱分析仪（图 1）。信号发生器一般必须生成若干定义信号，在大多数情况下还带有附加噪声或衰落（图 2）。此外，基站测试会采用各种不同的设置（例如带宽），因此需要执行数百项测试。正确配置信号发生器的每个测试信号会非常耗时。

图 3：只需简单几步，即可通过测试用例向导生成复杂的测试信号
图 3：只需简单几步，即可通过测试用例向导生成复杂的测试信号

图 3：只需简单几步，即可通过测试用例向导生成复杂的测试信号

/
图 3：只需简单几步，即可通过测试用例向导生成复杂的测试信号
打开灯箱

罗德与施瓦茨解决方案

R&S®FSW 信号与频谱分析仪和 R&S®SMW200A 矢量信号发生器是领先的基站测试硬件解决方案。借助 R&S®SMW-K144 选件，R&S®SMW200A 能够提供完整全面的 5G NR 信号生成解决方案。此选件提供便捷的测试用例向导（图 3），支持用户配置符合规范的信号。解决方案支持传导和 OTA 测量的所有一致性测试用例。

选好相关测试用例之后，只需简单几步，即可快速配置复杂的测试场景。用户只须在结构明晰的用户界面中输入具体的信号参数，例如带宽或小区 ID。生成的测试信号以图形方式展示，便于用户清楚了解信号配置情况。

只需少量校准，即可获得准确信号

为了准确进行接收机测量，需要提供精确的有用信号和干扰信号输出电平。R&S®SMW200A 独树一帜地内部生成所有需要的信号，并通过多个射频端口输出信号。由于发生器可以配备内部衰落模拟器，因此也适用于具有附加通道仿真的信号。

传统装置由单独的信号发生器和外部衰落模拟器组成，因而相当复杂，并需要进行大量校准。基于 R&S®SMW200A 和 R&S®SGT100A 矢量射频源的全集成式解决方案具有显著优势，不仅设计小巧，还仅需少量校准即可生成至多八个高精度输出信号。

图 2：所选 TS 38.141 测试用例需要的信号

根据 3GPP TS 38.141 规范的测试用例 有用信号 AWGN 调制干扰信号 连续波干扰信号 衰落 实时 HARQ 和定时调整
6.7 (6.8 OTA) 发射机互调 – – ● – – –
7.7 接收机互调 ● ● ● ● – –
8.2.1 PUSCH 性能要求 ● ● – – ● ●

另见

根据 TS 38.141-1 规范的传导一致性测试：

5G NR Base Station Transmitter Tests 5G NR Base Station Receiver Tests 5G NR Base Station Performance Tests

根据 TS 38.141-2 规范的辐射一致性测试：

5G NR Over-The-Air Base Station Transmitter Tests 5G NR Over-The-Air Base Station Receiver Tests
