使用 R&S®RTO 示波器快速下载波形数据

用于下载波形数据以便远程处理

波形下载定时
波形下载定时
打开灯箱

您的任务

许多应用都需要在远程计算机上后期处理获得的波形数据。相关领域包括高能物理、核科学、分子生物科学、高压测量和雷达应用。

即便具有丰富分析软件的示波器可能也无法执行特定的分析。在有些情况下,下载并离线处理波形数据是必不可少的,比如为了进行高度专业化的波形分析,执行监控或记录任务,或者使用多个示波器测量被测设备。

R&S®RTO 示波器提供多种下载波形数据的方法。为选择最合适的方式,用户必须确定表征下载特征的四个关键参数:

  • 稳态下的平均吞吐量:这对统计分析很重要,可获得尽可能多的数据
  • 可接受的最大延时:延时 (tlatency) 是从记录波形的时间点到远程计算机上收到波形数据的时间点之间的间隔。对于监控近期采集数据的应用,必须确保较低的最大延时
  • 触发中断时间 (tblind) 的长短是捕获被测设备偶发信号的关键。在触发中断时间内,示波器会后处理之前的波形数据,因此无法采集信号。
  • 内存容量也可能影响最大延时。示波器的内存有限,而远程存储媒体的容量几乎是无限制的

测试与测量解决方案

R&S®RTO 示波器提供三种储存采集信号的模式:

  • 历史模式:将波形数据存储在采集存储器中,存储数据的数量取决于内存选项
  • 数据记录:将数据存储在本地硬盘上
  • SCPI 下载:将每次采集的波形数据存储在远程计算机上

这三种模式是标配仪器功能的一部分。在历史模式下,所有采集数据均存储到采集存储器中。在所有采集完成或采集存储器内存已满时,可先将波形数据存储在磁盘上,再通过网络文件访问下载。存储及后续下载这两个操作都会增加延时并降低历史模式下的平均吞吐量。

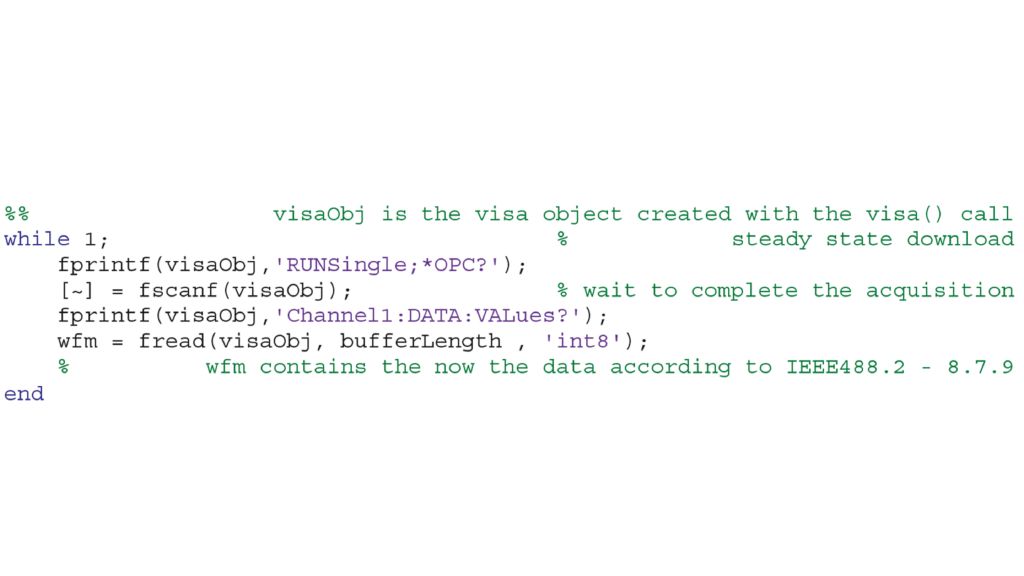

MATLAB® 中通道 1 的 SCPI 下载示例。
MATLAB® 中通道 1 的 SCPI 下载示例。

数据记录功能可捕获波形,并随后立即将其存储在本地磁盘上。示波器重复这个操作,直到达到最大数量或配置数量的采集为止,并将这些波形存储在一个文件中。随后,远程计算机通过网络文件访问检索示波器中的波形数据,然后继续。

用户也可以通过 SCPI 下载数据。远程计算机通过 SCPI 命令控制每个波形的记录和下载。此方法实现极短的延时且存储容量几乎无限制。

稳态下的最大延时
稳态下的最大延时
打开灯箱

应用

为了获得对应这三个模式的可比较结果,测量打开四个具有较短记录长度(1,000 个样点)的通道,这是需要快速下载的应用的典型特征。样点将以 8 位格式存储,下载程序在稳态下运行。

为获得最佳下载性能,示波器上的其他功能不应启用,比如自动测量或数学功能。

稳态下的平均吞吐量
稳态下的平均吞吐量
打开灯箱

上图显示最大延时取决于每种方法的触发速率。延时越低,下载越快。理想设置如虚线所示。下图显示平均吞吐量取决于每种方法的触发速率。吞吐量越高,表示性能越佳。

SCPI 下载是低延时测量应用的一个好选择。如果平均吞吐量或触发中断时间是关键参数,则应首选历史模式。

R&S®RTO 示波器非常适用于需要进行远程处理的测量应用。这款数字示波器结合了卓越的模拟性能(比如噪声、线性以及触发灵敏性)以及低延时和高吞吐量远程处理技术,可轻松满足用户的不同测量需求。
