R&S®SMBV100B 矢量信号发生器

兼具性能和可用性

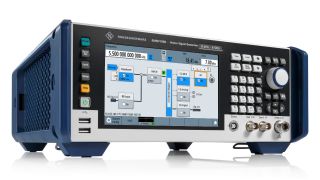

R&S®SMBV100B 矢量信号发生器
R&S®SMBV100B 矢量信号发生器，低前视图
R&S®SMBV100B 矢量信号发生器，低前视图
打开灯箱
R&S®SMBV100B 矢量信号发生器

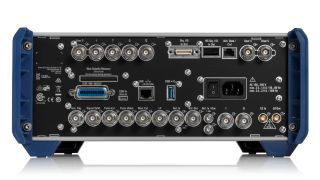

R&S®SMBV100B 矢量信号发生器，低后视图
R&S®SMBV100B 矢量信号发生器，低后视图
打开灯箱
R&S®SMBV100B 矢量信号发生器

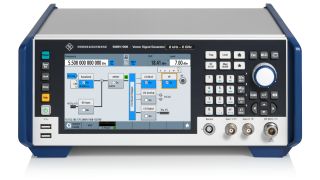

R&S®SMBV100B 矢量信号发生器，主视图
R&S®SMBV100B 矢量信号发生器，主视图
打开灯箱
R&S®SMBV100B 矢量信号发生器
R&S®SMBV100B 矢量信号发生器，高前视图
R&S®SMBV100B 矢量信号发生器，高前视图
打开灯箱
R&S®SMBV100B 矢量信号发生器

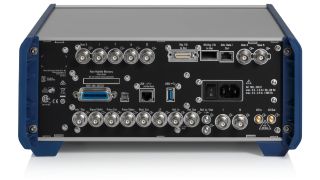

R&S®SMBV100B 矢量信号发生器，高后视图
R&S®SMBV100B 矢量信号发生器，高后视图
打开灯箱
R&S®SMBV100B 矢量信号发生器

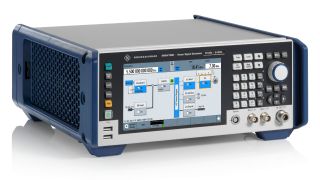

R&S®SMBV100B 矢量信号发生器，侧视图
R&S®SMBV100B 矢量信号发生器，侧视图
打开灯箱
R&S®SMBV100B 矢量信号发生器，低前视图 R&S®SMBV100B 矢量信号发生器，低后视图 R&S®SMBV100B 矢量信号发生器，主视图 R&S®SMBV100B 矢量信号发生器，高前视图 R&S®SMBV100B 矢量信号发生器，高后视图 R&S®SMBV100B 矢量信号发生器，侧视图

主要特点

  • 频率范围介于 8 kHz 至 3 GHz 或 6 GHz
  • 高额输出功率，高达 +33 dBm
  • 1 GHz 调制带宽，准确度令人满意
  • 符合所有主要数字通信标准的信号生成，包括 5G NR、LTE 和 WLAN 标准
  • GNSS 模拟器，支持 GPS、格洛纳斯、伽利略、北斗和 QZSS/SBAS
获取报价 配置你的产品

适用于移动通信、GNSS 和其他应用

先进的 R&S®SMBV100B 矢量信号发生器为同类产品树立了标杆。R&S®SMBV100B 具有高额输出功率、充分校准的宽带信号生成和直观的触摸屏操作，非常适用于各种应用。

SMBV100B 始终符合 5G NR、LTE 和 WLAN 等最新的主要数字通信标准，是用于接收机和组件特征校准的优选测试解决方案。

R&S®SMBV100B 配备多种 GNSS 选件，可以转变为可靠、功能丰富的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。

快速链接

特性和优点

出色的信号质量

  • 即使在高输出功率电平下，仪器也能针对 20 MHz LTE 信号提供 0.2% 的出色 EVM 性能。
  • 低于 –72 dB 的出色 ACPR 值（WCDMA 测试模型 1，64 DPCH，测量值）
  • 具备较低的 SSB 相位噪声，在 1 GHz、20 kHz 偏移时低于 –134 dBc（测量值）。
  • 实时补偿测试夹具的影响。

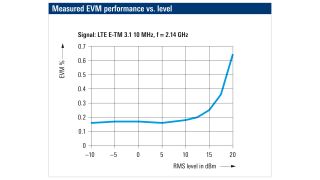

EVM 性能测量值与电平
打开灯箱

EVM 性能测量值与电平

EVM 性能测量值与 RMS 电平（R&S®SMBV100B 配备 R&S®SMBVB-K31 和 R&S®SMBVB-B32 选件）。

EVM 性能测量值与电平
EVM 性能测量值与电平 - EVM 性能测量值与 RMS 电平（R&S®SMBV100B 配备 R&S®SMBVB-K31 和 R&S®SMBVB-B32 选件）。

宽调制带宽，具备出色精度

为满足更高调制带宽的需求，R&S®SMBV100B 具备高性能基带。信号发生器具有智能内部实时频率响应校正功能，可在 1 GHz 的全带宽中实现低于 0.3 dB（测量值）的出色幅度平坦度。

频率响应测量值
打开灯箱

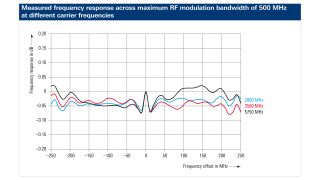

频率响应测量值

不同载波频率下 500 MHz 最大射频调制带宽中的频率响应测量值

频率响应测量值
频率响应测量值 - 不同载波频率下 500 MHz 最大射频调制带宽中的频率响应测量值

出色的功率特性

高额输出功率和出色的电平精度

配备合适的选件后，R&S®SMBV100B 可在几乎整个频率范围内提供高达 +34 dBm（1 GHz 时的测量值）的输出功率，且电平规定值增加至 +25 dBm。
校准之后，信号发生器必须可重复且准确地设置每个测试序列的电平值。R&S®SMBV100B 可提供出色性能，电平可重复性测量值低于 0.09 dB。

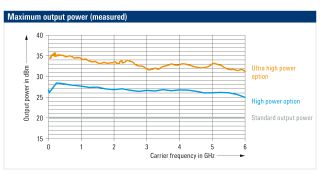

最大输出功率（测量值）
打开灯箱

最大输出功率（测量值）

基本单元的输出功率测量值，配备高功率选件 (R&S®SMBVB-K31) 和附加超高功率选件 (R&S®SMBVB-B32)。

最大输出功率（测量值）
最大输出功率（测量值） - 基本单元的输出功率测量值，配备高功率选件 (R&S®SMBVB-K31) 和附加超高功率选件 (R&S®SMBVB-B32)。

非常适用于 GNSS 模拟

R&S®SMBV100B 配备多种 GNSS 选件，可以转变为可靠、功能丰富的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。这包括真实模拟 GNSS 轨道、信号传播影响、系统误差以及用户环境。

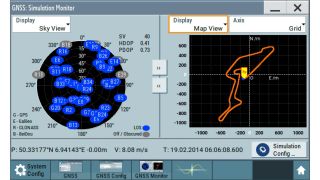

为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合
打开灯箱

为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合

为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合
为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合

易于使用

R&S®SMBV100B 实用仪器采用直观化操作概念，非常符合人体工程学。这款可自定义的仪器也可满足未来要求。

  • 7" 触摸屏，操作便捷
  • 上下文关联的联机帮助系统和 SCPI 记录，轻松实现自动化
  • 内部实时信号生成

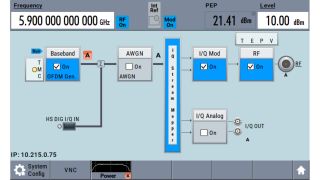

SMBV100B 用户界面
打开灯箱

SMBV100B 用户界面

SMBV100B 用户界面
SMBV100B 用户界面

轻松升级

R&S®SMBV100B 可随时根据客户的特定需要而为其量身定制

如需配置仪器硬件，只需考虑几个因素。这款仪器共提供六个硬件选件。可在客户场所使用激活码现场添加软件选件。
仪器在工厂经过完全校准。升级仪器以扩展频率范围、带宽或输出功率后，无需停工以维修仪器。

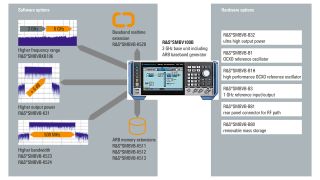

重要软件和硬件选件概览
打开灯箱

重要软件和硬件选件概览

重要软件和硬件选件概览
重要软件和硬件选件概览

R&S®LegacyPro：更新测试与测量设备

替换传统的信号发生器：仿真罗德与施瓦茨和其他供应商的发生器（例如 R&S®SMBV100A、Keysight MXG/EXG、艾法斯和安立）

打开灯箱
