通过触发输出缩短 ATE 测试时间

您的任务

生产线上的 ATE 设计和操作是个难题，需要控制和维护不同供应商制造的仪器。缩短测试时间虽不是第一要务，但也十分重要。

确定测试仪器是否准备就绪，通常需要轮询状态消息或者等待仪器。示波器同样如此。示波器能够触发采集、捕获波形、执行测量和其他任务。有时候需要确定示波器何时准备就绪，能够开始采集，这可以加快测试。

罗德与施瓦茨解决方案

确定示波器是否准备就绪，有以下三种方式。示波器可以生成专用的“等待触发”信号来改进工作流程（见下页）。

1. 等待
最简单直接的方法是在脚本中添加一个等待命令。这种工作流程高度异步（使用自动化测试设备时，测试仪器和控制软件会同步），需要先启动示波器触发后等待一段时间，然后启动其他测试设备，之后再次等待一段时间，（理想情况下）此时示波器会执行采集和测量，最后查询数据（见图 1 左侧的方框图）。很显然，如果等待时间过短，结果可能不准确，需要重复进行测试；如果等待时间过长，控制软件需要采取超时应急操作。这种方法非常简单，在开发过程中能够快速修复问题。

2. 轮询
这种方法比较复杂，但是通常可以保证操作稳定。状态字节 (STB) 会包含示波器的重要状态条件，具体取决于制造商。STB 的使用流程较为复杂，用户通常需要熟悉仪器手册（见图 1 中间的方框图）。
这种方法包括以下几个重要步骤：

• 启动仪器 (RUNSingle, *OPC?)
• 针对“等待触发”信号轮询 STB
• 启动其他 ATE
• 采集是否完成？（轮询 STB 以获取 OPC 位）

用户需要花时间了解和实施轮询。但是，如果没有硬接线信号，轮询 STB 是唯一有效的实现方法（在多线程架构中，还可以通过 VISA WaitOnEvent 进行同步）。> 有关“测量同步”的更多信息，请访问罗德与施瓦茨主页。

3. 触发输出同步
上述工作流程还可以稍作变化，在一开始可以使用可编程仪器标准命令 (SCPI)“RUNSingle; *OPC?”。第一个命令启动仪器，第二个命令在示波器完成采集后返回“True”。

这种方法无法通过“等待触发”轮询序列来同步其他测试仪器，因为在返回“True”之前，程序会中止执行。如果等待回复的时间过长，可能出现虚拟仪器软件架构 (VISA) 超时错误。在等待回复的过程中，也无法通过控制软件启动其他测试设备。使用专用的（物理）触发输出信号可以解决这种问题。

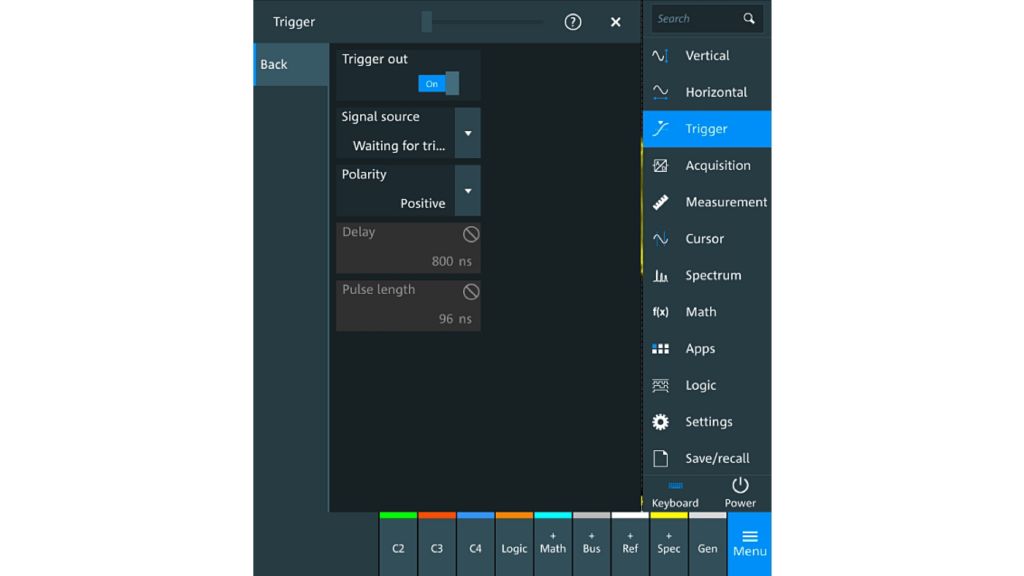

MXO 系列示波器可以配置“等待触发”状态位（此状态位之前仅在 STB 中可用），并将其路由到触发输出端口（见图 2）。

触发输出端口连接到其他仪器，为仪器输出启动操作的信号（见图 3）。

编程工作流程参见图 1 右侧的方框图。常用命令“RUNSingle; *OPC?”启动示波器，通过硬件发送准备就绪状态的信号。示波器完成采集后，*OPC? 返回“True”，脚本继续执行。

总结

可以使用不同的方法将示波器的准备就绪状态同步到其他 ATE。为了避免产生状态字节和事件状态寄存器 (ESR) 的相关问题，可以使用“等待触发”物理信号来同步仪器。这样整个装置的编程操作更加简单，执行速度也更快。在这一方面，MXO 系列示波器使用起来非常简单。
