WLAN IEEE 802.11ax 测试

罗德与施瓦茨测试解决方案经过优化,协助测试工程师实施第六代 Wi-Fi,共同推动 WLAN 的革命性发展。

WLAN IEEE 802.11ax 测试

IEEE 802.11ax 修订版 (Wi-Fi 6/6E) 在 2.4 GHz、5 GHz 和 6 GHz 频段运行,旨在提高 WLAN 系统的效率,尤其是增强密集信号环境和户外环境中的站点吞吐量。Wi-Fi 6/6E 首次支持在多个站点和接入点 (AP) 之间同时进行调度通信,展现出 Wi-Fi 的革命性发展。这需要开发若干新特性,并需要采用全新测试与认证方法。我们的独特产品组合支持在非信令和信令模式下进行测试,很好地满足了这些需求。

从 802.11ac 演变为 802.11ax,进而涵盖上行链路和下行链路中的 OFDMA 和 MU-MIMO。
从 802.11ac 演变为 802.11ax,进而涵盖上行链路和下行链路中的 OFDMA 和 MU-MIMO。

Wi-Fi 6 的革命性发展

IEEE 802.11ax 物理层主要基于 IEEE 802.11ac,但子载波间隔减少为 78.125 kHz。由此,符号时间增至原来的四倍,保护时间也得以延长,进而有助于提高可靠性和效率, 并将支持 1024QAM 调制和 MU-MIMO。主要变化在于引入 OFDMA 之后,可以同时服务多个站点,以便改善密集信号环境的整体容量、延迟和效率。资源单元 (RU) 的概念被引入,用于将可用频谱分成小段。调度程序使用触发帧,确保 OFDMA 和 MU-MIMO 方案中同步进行上行链路通信。

Wi-Fi 6 的传统和全新测试项
Wi-Fi 6 的传统和全新测试项

您的 802.11ax 测试挑战

11ax 标准定义了多种发射机和接收机测试,例如误差矢量幅度 (EVM)、发射功率、频谱发射和灵敏度测试。例如,1024QAM 调制要求站点具备相应信号生成功能,以便在最高 160 MHz 的带宽和所需分析带宽范围内发射失真极低的参考信号。全新测试旨在确保站点可以根据新触发帧的相关定义而依据上行链路时间和频率资源的调度规则正常运行。这包括进行定时误差、未使用信号音误差和发射功率调整等测量,并需要采用支持信令模式的测试解决方案。

罗德与施瓦茨 802.11ax 测试解决方案的优势

  • 完整全面的解决方案,涵盖从射频到信令测试和端到端数据应用测试的所有应用层中的芯片组、模块、站点和接入点测试
  • 主要业内专家联合开发的通用测试解决方案,可用于从研发到生产和认证阶段
  • 信令测试解决方案,涵盖开发和认证流程中要求的全新 OFDMA/MU-MIMO 测试

Related resources

Video: Production testing for Wi-Fi® / NR FR1 / 7.125 GHz

More information

Webinar: Are you ready for Wi-Fi 6E/7 testing? We are!

More information

White paper: Testing WLAN modules with 2×2 MIMO

More information

White paper: IEEE 802.11ax technology introduction

More information

Application note: Generating WLAN IEEE 802.11ax signals

More information

Application card: Testing uplink accuracy for WLAN IEEE 802.11ax

More information

Article: Signaling tests on WLAN 802.11ax devices

More information

Article: WLAN 802.11ax speeds up communications in multi-user scenarios

More information

Article: MIMO measurements on WLAN radio components

More information

Webinar: 5 things to know about 802.11ax and why testing is more important than ever before

More information

IEEE 802.11 wireless LAN testing with the R&S®CMW wideband radio communication tester

Download now

相关产品

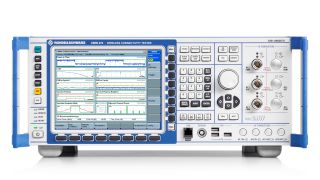

R&S®CMW270 无线连接测试仪
R&S®CMW270 无线连接测试仪

支持 802.11ax 的非蜂窝专业解决方案,可在信令和非信令模式下测试接入点和站点

产品信息

R&S®SMW200A 矢量信号发生器
R&S®SMW200A 矢量信号发生器

卓然不群的信号生成能力,在全带宽下支持 802.11ax 调制方案,可进行包含实时衰落的 MIMO 测试

产品信息

R&S®FSW 信号与频谱分析仪
R&S®FSW 信号与频谱分析仪

在 802.11ax 设备测试的创新和可用性方面树立标准

产品信息

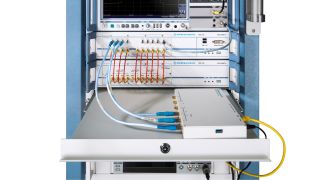

针对无线设备的 R&S®TS8997 监管测试系统
针对无线设备的 R&S®TS8997 监管测试系统

支持根据 ETSI 和 FCC 标准针对在 ISM 频段运行的无线设备执行监管测试

产品信息

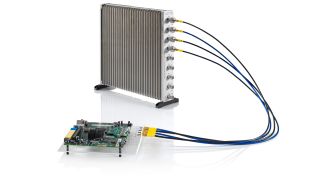

R&S®CMW100 通信制造测试装置
R&S®CMW100 通信制造测试装置

超紧凑非信令测试仪针对生产线进行了优化。支持 802.11ax MIMO 测试

产品信息

R&S®SMBV100B 矢量信号发生器
R&S®SMBV100B 矢量信号发生器

同类产品中的新标杆,调制带宽高达 500 MHz,即使在高输出功率电平下也具备出色的 EVM 性能

产品信息

R&S®FSV3000 信号分析仪
R&S®FSV3000 信号分析仪

开发过程中进行 802.11ax 频谱和信号分析的正确之选。提供 400 MHz 分析带宽

产品信息

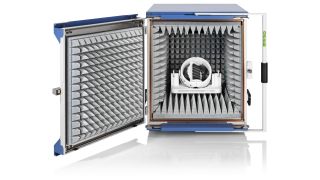

R&S®DST200 射频诊断暗室
R&S®DST200 射频诊断暗室

开发过程中的理想射频分析环境。支持广泛的 WLAN 设备辐射测试应用

产品信息

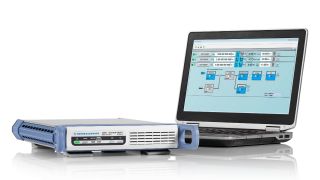

R&S®SGT100A 矢量信号发生器
R&S®SGT100A 矢量信号发生器

经过优化的解决方案,适用于生产和任何自动化应用。提供 240 MHz I/Q 调制带宽,支持 802.11ax 测试

产品信息

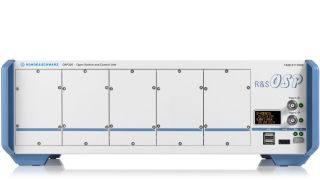

R&S®OSP 开放式开关和控制平台
R&S®OSP 开放式开关和控制平台

有助于快速设置生产、测试实验室和开发应用中的测试与测量配置

产品信息

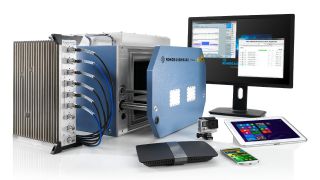

R&S®TS7124 屏蔽箱
