R&S®ELEKTRA：使用开放式 TEM 小室进行辐射发射测试

问题

ELEKTRA 软件能否使用开放式 TEM 小室进行辐射发射测试？

回答

ELEKTRA 支持 GTEM 小室。ELEKTRA 随附 GTEM 小室相关性函数，可用于转换被测设备测量的 EMI 发射值。GTEM 小室相关性函数可将数据与测得的开阔试验场 (OATS) 电场进行比较。相较于 GTEM 小室，开放式 TEM 小室没有侧壁以便于放置被测设备。

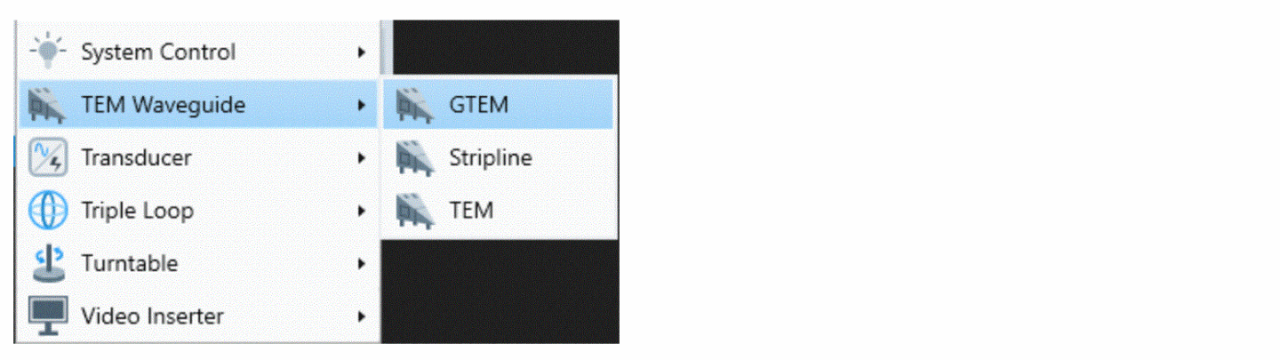

与其他 GTEM 小室一样，这些开放式 TEM 小室基本上可和 ELEKTRA 软件结合使用。使用 ELEKTRA 时，请打开设备列表并将 GTEM 设备添加到设备列表。

对于 EMI 测试，请选择“Rx TEM”。

使用开放式 TEM 小室时，C1 因子的测定是个难题。GTEM 相关性函数需要使用 C1 因子。

C1 因子和小室的几何形状相关，以便将被测设备测量的辐射转换为电压。如要测定 C1 因子，您需要知道频谱和 GTEM 侧壁之间的距离。使用开放式 TEM 小室时，这个距离无法确定。因此，您需要在开放式 TEM 小室中放置参考辐射器以通过迭代方式测定 C1 因子并不断调整，直至通过测试确定正确的小室 C1 因子。

在一些电波暗室/环境中使用开放式 TEM 小室是个好办法，这样开放式 TEM 小室中不会出现来自外部环境的反射。这有助于获取可重复的结果。开放式 TEM 小室可能还会出现环境失真问题，未开启被测设备而进行测试时可以考虑这一点。
