R&S®ELEKTRA:配置切换的信号路径

描述

我借助 R&S®ELEKTRA 和许可证 ELEMI-EAS 使用 EMI 测试接收机。我想利用测试接收机和三个天线执行 EMI 辐射测试。我还想使用开关单元切换天线。如何使用 ELEKTRA 配置切换的信号路径?

解决方案

您可以打开设备列表和硬件设置。只需简单几步,即可完成配置:

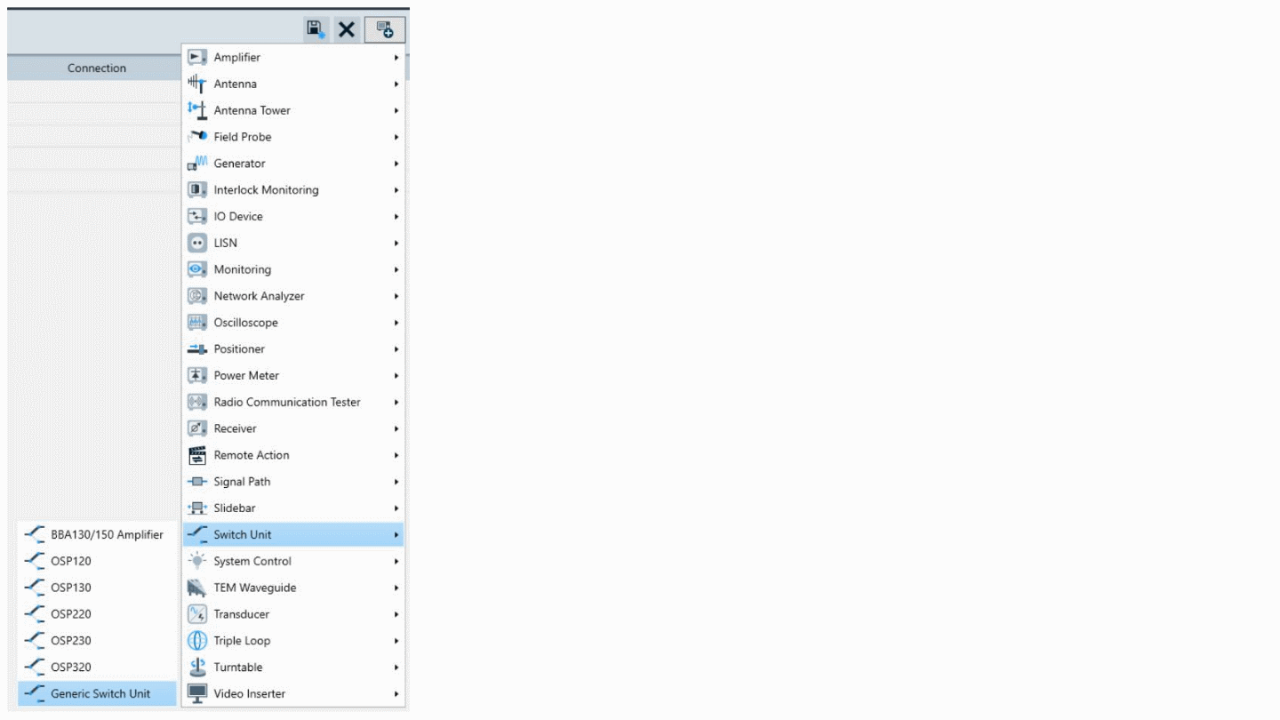

1.) 首先,您必须将 Generic Switch Unit 添加到设备列表。

常见问题:R&S®ELEKTRA:配置切换的信号路径 – 屏幕 1

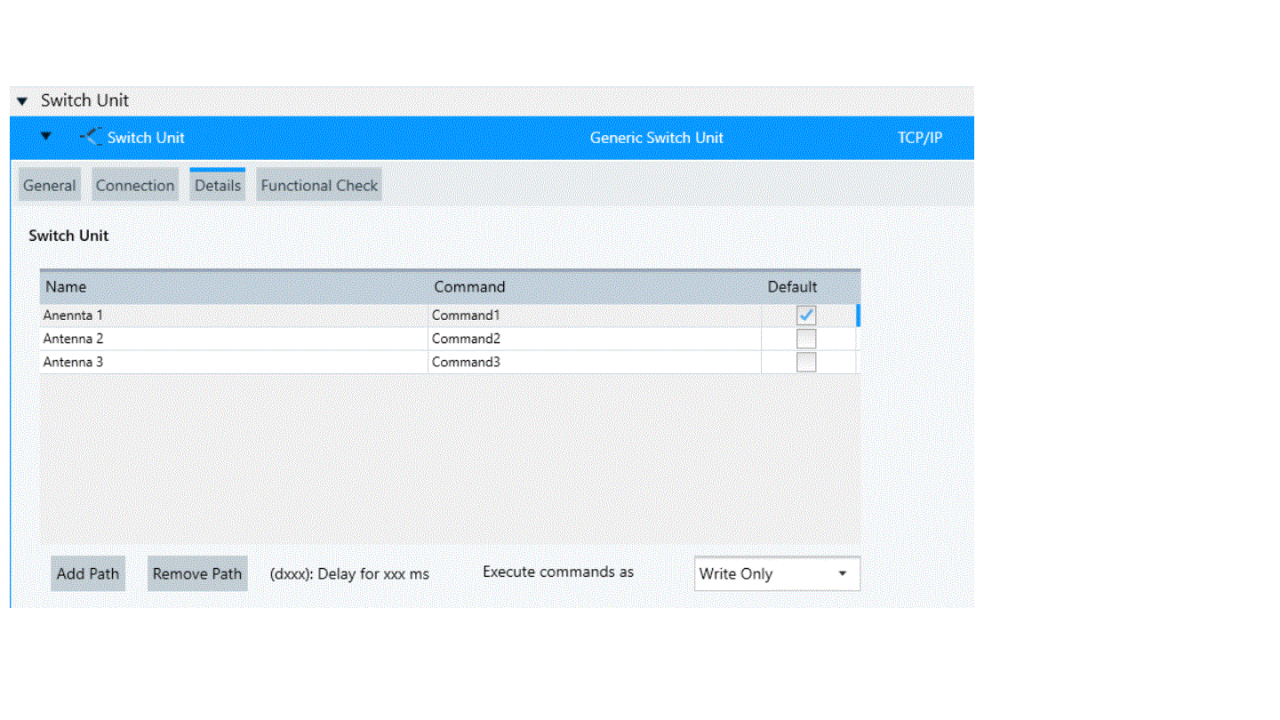

2.) 打开“Details”以编辑第一个路径,并点击“Add Path”以在路径表中创建更多行。

在表格的“Command”列,您必须输入用于切换此路径的远程命令。

常见问题:R&S®ELEKTRA:配置切换的信号路径 – 屏幕 2

请务必打开“Connection”以确定接口类型和地址。完成后保存所有更改。

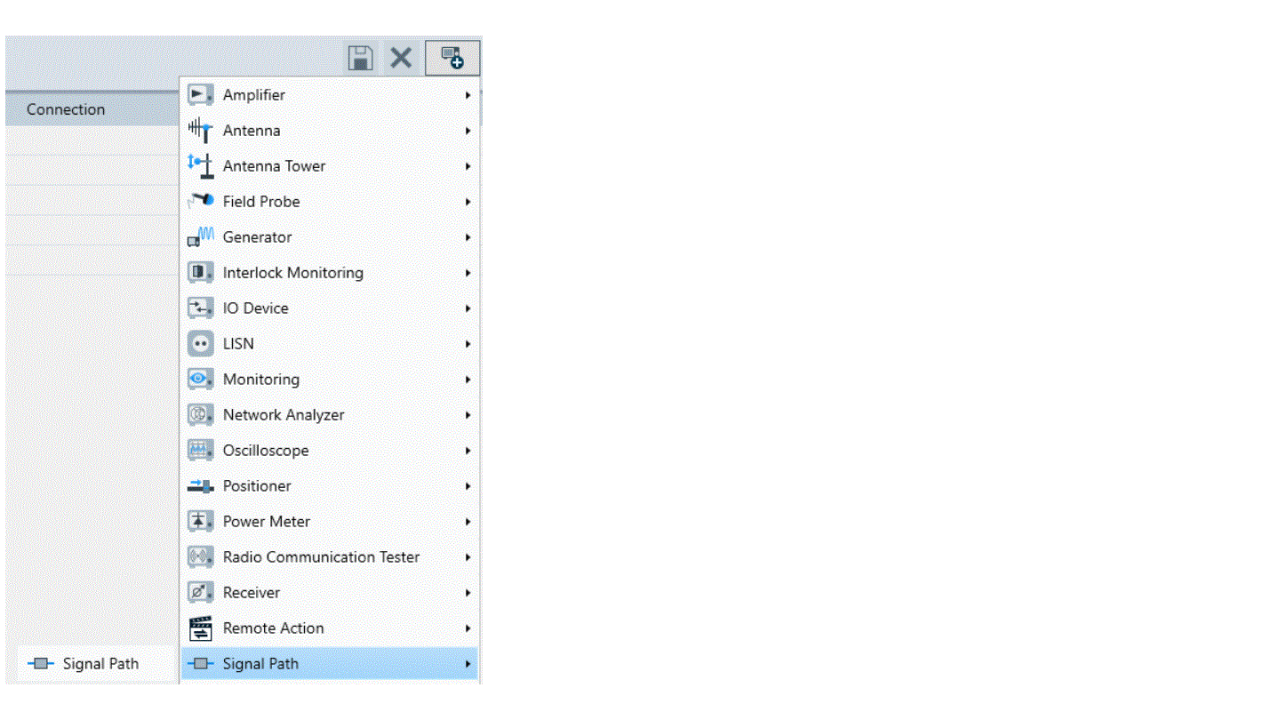

3.) 关于天线连接,请在设备列表中为每个天线创建信号路径。使用合适的名称。

常见问题:R&S®ELEKTRA:配置切换的信号路径 – 屏幕 3
常见问题:R&S®ELEKTRA:配置切换的信号路径 – 屏幕 4

4.) 您可以为每个信号路径添加“Measurement Correction”。这可以采用衰减表或恒定衰减。此外,您必须为每个信号路径分配合适的切换路径。如要选择路径,请点击“Add Path”。在打开的对话框中选择切换单元。点击“Path”列的字段,从下拉列表中选择对应路径。

常见问题:R&S®ELEKTRA:配置切换的信号路径 – 屏幕 5

5.) 现在,您可以将信号路径用于硬件设置。如果您有多个信号路径,可以使用合适的名称和信号路径复制硬件设置。现在,硬件设置可用于测试模板。
