HMC804x：数据记录功能

问题

使用 HMC804x 的记录功能可达到的最大采样率是多少？

是否支持直接将数据记录到电脑？

回答

1.) 记录到内部存储器（最大 512 kB）或外部存储器（例如 U 盘，受驱动器大小限制）

这是从设备中读取测量数据的最简单方法。

只需将 U 盘连接到前面板，然后在记录菜单中完成以下设置即可：

• 按 [MEAS]（测量）
• 按“LOGGING”（记录）
• 使用软键和旋钮执行以下设置，以使用最大采样率记录通道 1 的电压/电流测量：

• 您只需激活测量，记录便会自动开始
• 间隔时段的采样率为 1 sa/3600s 到 1000 sa/s。默认设置为 1 sa/s。
• 以较高采样率记录数据时会锁定设备，因此必须禁用此功能才能执行其他设置。

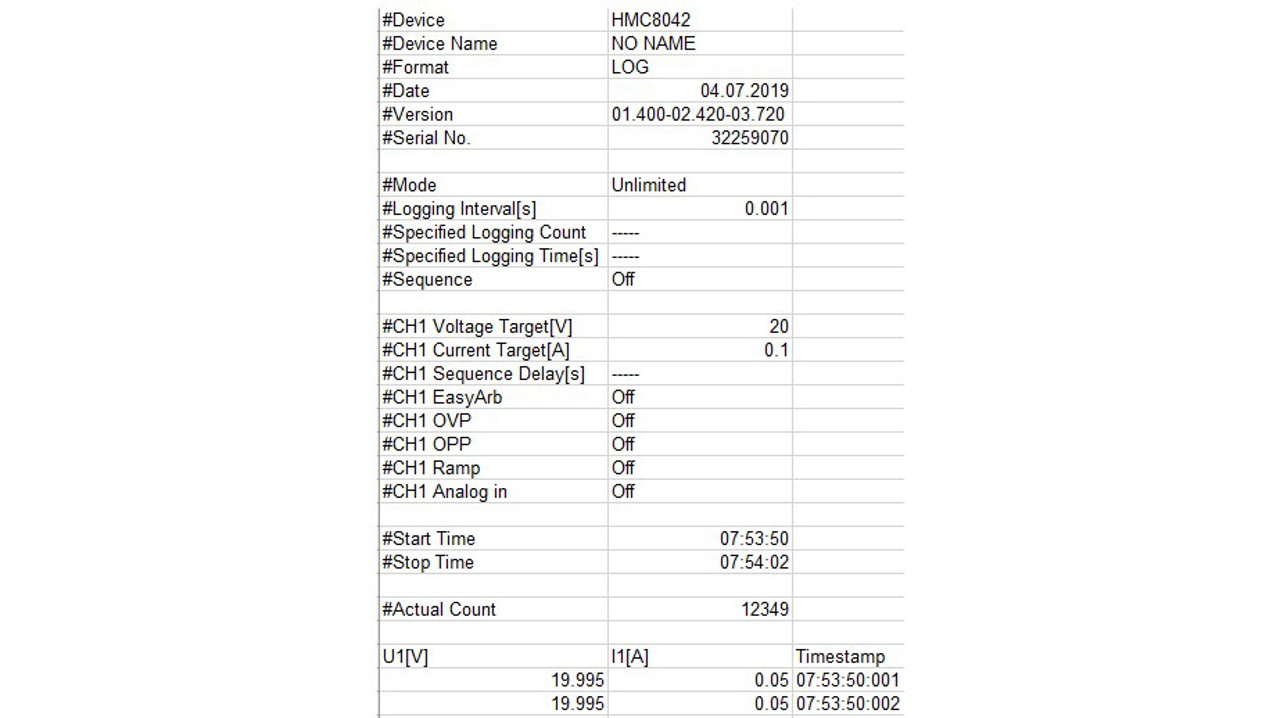

关闭记录功能之后，可以将 U 盘连接到计算机上。以下是记录测量时生成的 CSV 文件示例：

由于每次重新连接 U 盘会导致操作繁琐，因此可以使用远程控制选件将文件传输到电脑上。Data:Data? SCPI 命令可帮助您传输文件。您必须将该命令格式化并保存到本地文件中，例如使用 R&S Forum Python 解译器。请访问 Forum 主页，查看高级 Forum 脚本示例以了解操作原理。

2.) 使用远程控制进行连续测量

此模式将提供采样率小于 80 sa/s 的测量数据。请记住，ADC 采样率仅为 10 Hz！

您可以使用本文附件中的 Python 示例自行操作一番，该示例使用 R&S Forum Python 解译器（可通过我们的网站免费下载）编写而成。

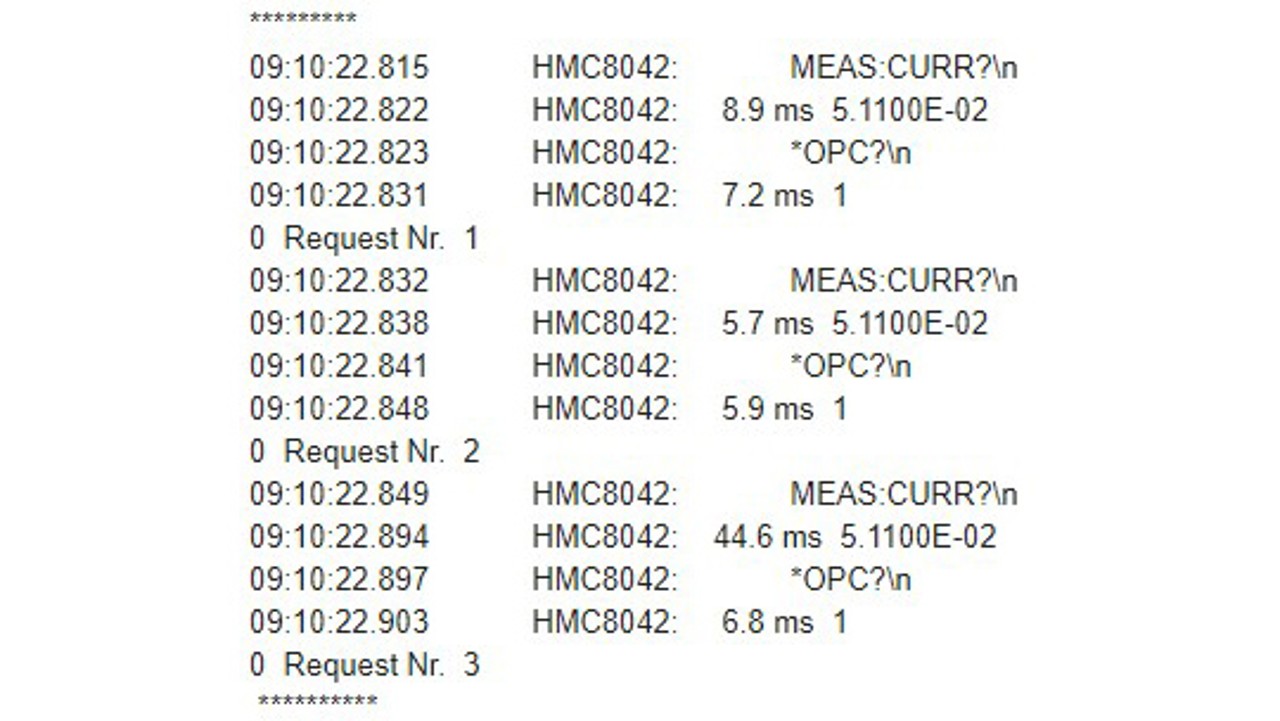

此示例与采样率相关，并需要注意避免因命令溢出而导致重叠/阻止执行。该示例还显示响应时间：
