EMC32 图表的图例

问题

测试图表的图例能否始终处于开启状态？这样我们不必在每次完成测试后再插入图例。

回答

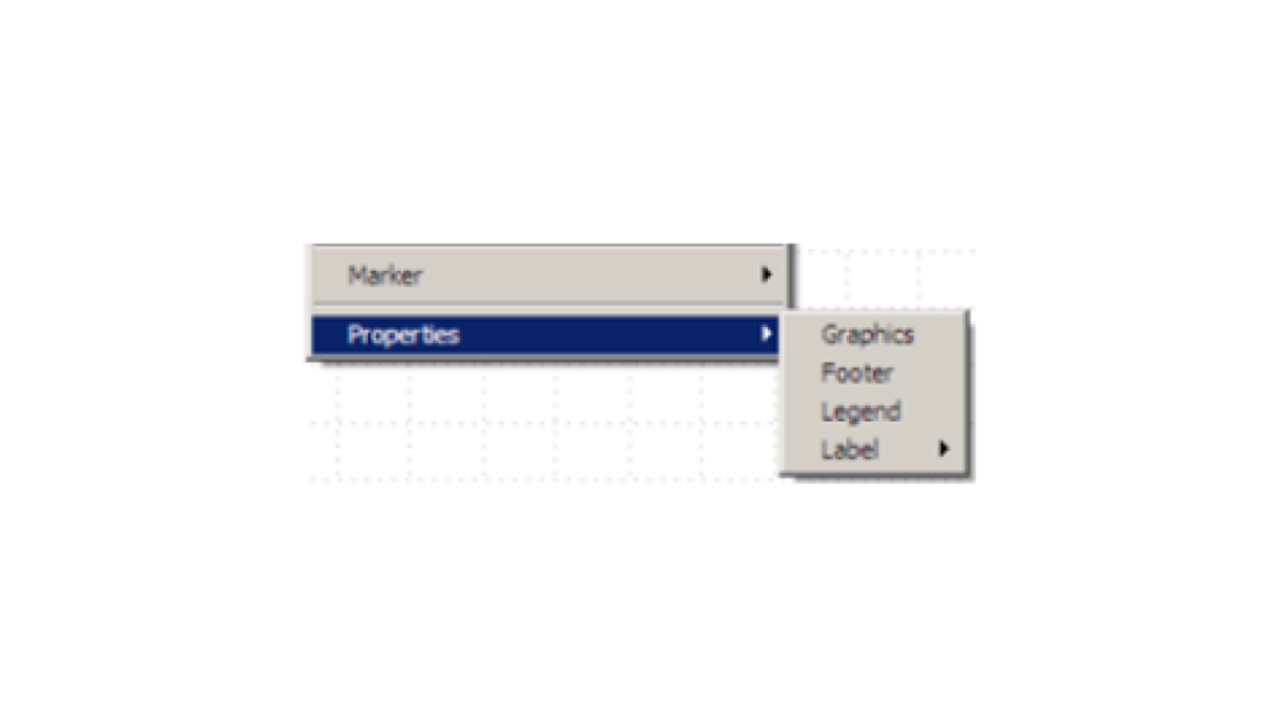

如果您已加载测试，可打开“Graphic”项的上下文菜单。为此，您只需进行右键单击。在上下文菜单中选择“Properties”=>“Legend”。

上下文菜单将显示当前状态下可用的限定选项。

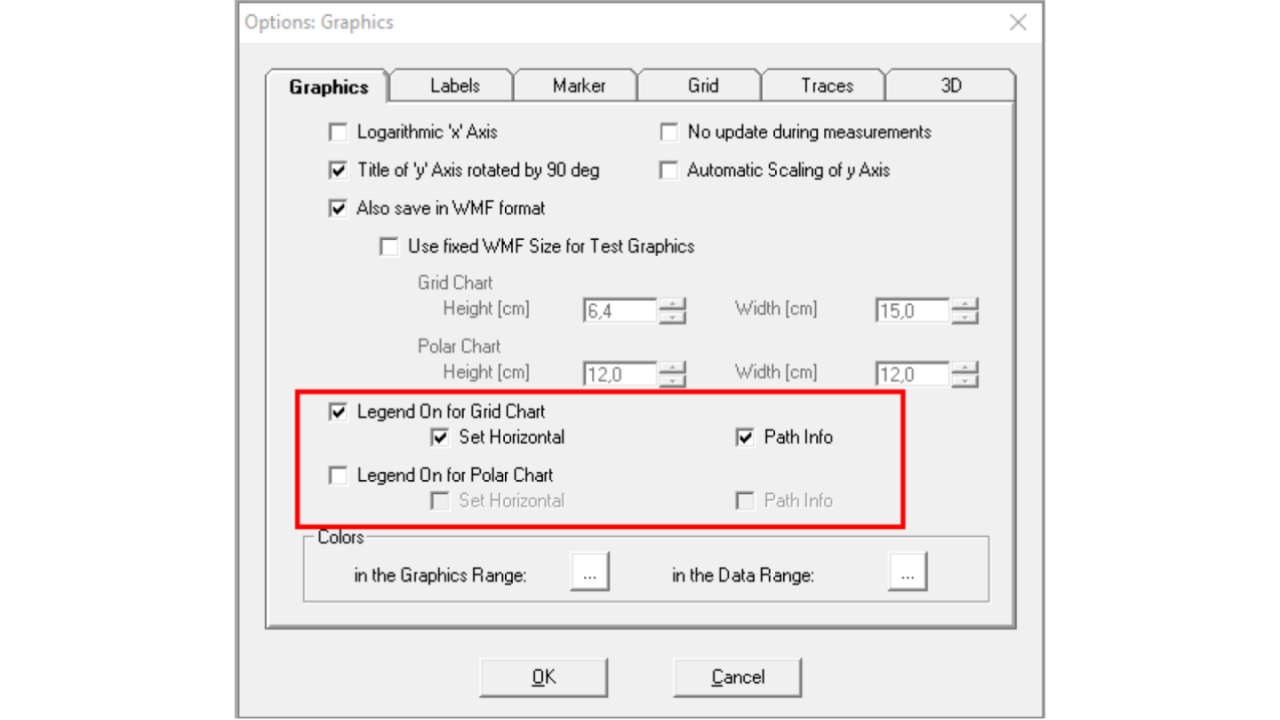

如要始终开启图例，请在菜单中依次打开“Extras”=>“Options”=>“Graphics”。您可以在此根据个人偏好预先设置和调整线性或对数刻度、颜色和迹线样式等所有图表元素。在最左侧选项卡下，您可以启用“Legend On for Grid Chart”和“Legend On for Polar Chart”。

启用之后，此设置将应用于所有新测试。
