EMC32：通过 ESCI 使用 CISPR 平均值检波器

问题

我在使用 EMC32、EMI 自动测试 EMC32-K10 和测试接收机 ESCI。问题在于我无法使用检波器 CISPR AV 进行最终测量。

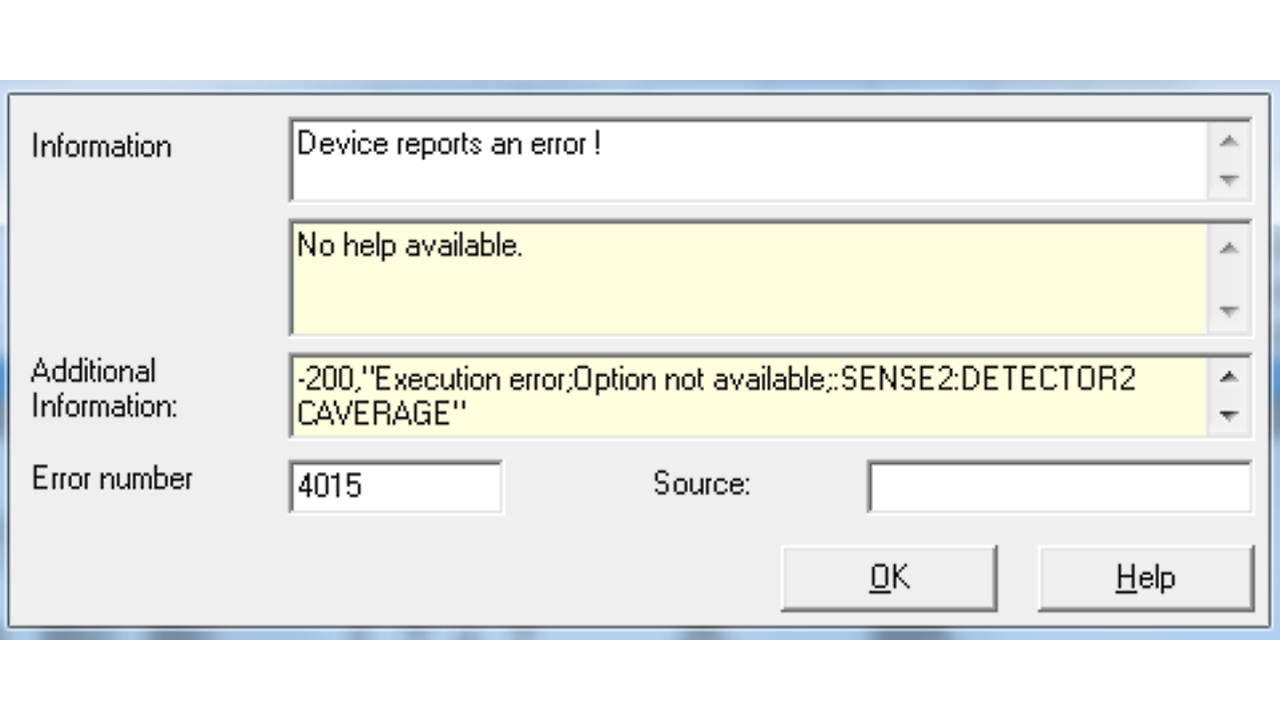

手动操作 ESCI 时，基本上无法对迹线应用 CISPR 检波器。这在我的所有应用中都不成问题。为了获取最终结果，仪器提供 CISPR 平均值检波器。我可以顺利使用 Pk + AV 检波器在 ESCI 上手动执行扫描，并使用 QP + CAV 检波器获取最终结果。这说明 ESCI 可以使用 CAV 检波器执行最终测量。但是，EMC32 仍然显示错误代码为 4015 的警告消息：

ESCI 可以使用 CAV 检波器进行最终测量，为什么 EMC32 仍显示警告消息？

回答

没错，ESCI 不使用 CAV 检波器执行扫描。这是 EMC32 显示 4015 错误的根本原因。

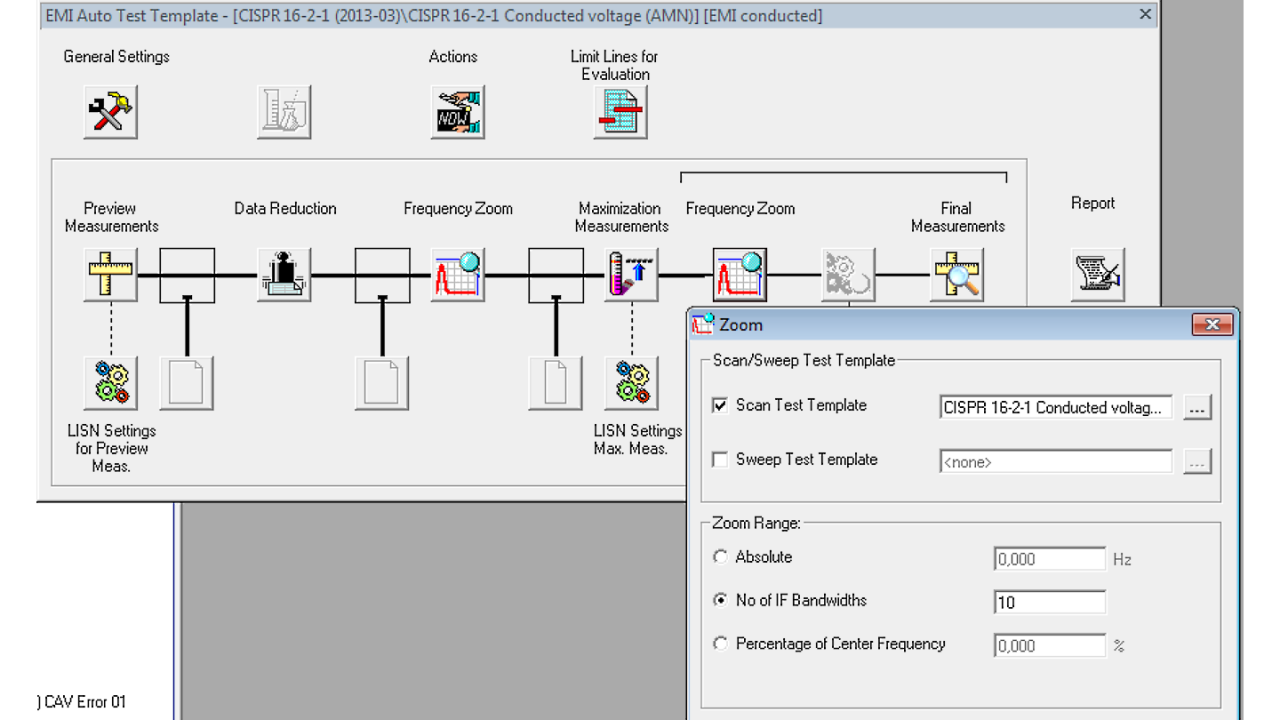

相较于 ESCI 的手动操作，EMC32 使用的测试流程有所不同且更为复杂。如下图所示，EMI 自动测试中显示一个括号，覆盖第二个频率缩放、可能的调整和最终测量三项。按您的情况，您已启用第二个缩放选项。

此括号表示，第二个缩放测量将不会和第一个缩放测量在同一个流程中执行。相反，这些测量将在相应的调整/最终测量之前完成（这有助于避免漂移干扰问题）。

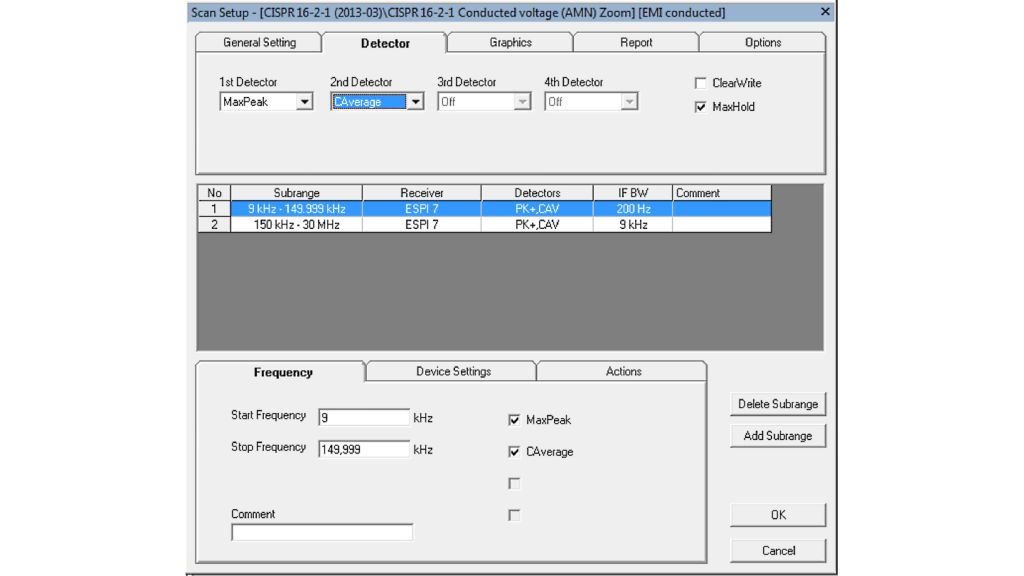

注意：缩放测量不是单次测量，而是在围绕临界频率的小频段中进行部分扫描。您的问题在于 4015 错误在缩放而非单次测量期间发生。因此设备会显示警告消息。这是因为您在选定的扫描模板中选择了 CISPR 平均值检波器以用于第二次缩放测量。

对于第二次缩放测量，请选择平均值检波器而非 CISPR 平均值检波器，然后开始新测试。测量将顺利运行，不会报告错误。
