测量浪涌电流

您的任务

从 FPGA 到钻孔机，几乎所有组件或设备都会产生远超出正常工作电流的浪涌电流。浪涌电流对于开关电源尤为重要。如要正确设计电路或计算相关安全因素，需要正确测定浪涌电流。

罗德与施瓦茨解决方案

R&S®NPA501 功率分析仪和 R&S®NPA701 一致性测试仪具有高动态范围，能够不间断地实时采集和处理信号。多功能显示屏能够快速可靠地显示结果。

内部电流测量范围为 ±15 mA 至 ±60 A（峰值）。附加的传感器能够进一步扩展电流测量范围。输入可与外部电流检测电阻器结合使用以显示较小的电流范围，或与电流探头组合使用以显示较大的电流范围。R&S®HZC51 电流探头可将电流测量范围扩展至 ±1000 A。

数值视图

如果仅需要测量最大浪涌电流（例如测定电缆厚度），可以通过数值显示界面直接查看结果。相应峰值显示为 IPPeak。如果需要捕获异常值，则必须反复开关被测设备。然后可以使用峰值保持功能测定最大峰值。

应使用“范围上升”按钮手动设置电流范围以达到预期电流。按住“范围上升”按钮可以重新激活自动量程模式

趋势图视图

趋势图视图显示各个开关操作的差异。这可以轻松记录并比较多个开关操作的特性。

“保持”按钮可以暂停测量。按住“保存/调用”按钮可将屏幕截图保存到 USB 闪存盘。

浪涌视图

浪涌视图可用于更加准确地分析开关操作，例如测定保险丝的熔断积分。以非压缩方式可采集至多 8192 个电压和电流点，记录周期为 16 ms 至 67 s。还有多种触发选件可供使用。“ACQ 时间”按钮可用于根据要求调整记录时间。

测量记录

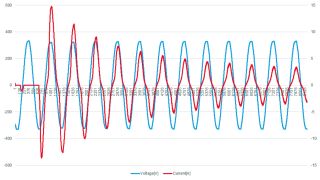

成功完成测量后，准确的测量数据能够以可配置的 CSV 文件格式方便地保存到 USB 闪存盘中。之后可以在电脑上使用常见的数据处理软件评估数据。

总结

罗德与施瓦茨的 R&S®NPA501 功率分析仪和 R&S®NPA701 一致性测试仪能够有效测量设备的浪涌电流，有助于设计电路和计算安全组件。这两种仪器具有实时分析功能和可扩展的电流测量范围，还支持自定义数据视图以显示准确结果。
