DVB-T2 接收机的 R&S®BCMux、R&S®SFU 互操作性测试

您的任务

DTG、NorDig、V & V 以及 Digital Europe ¹⁾ 已经确定了针对 DVB-T2 接收机的互操作性测试规范，以确保遵从 DVB-T2 标准。由于标准在设置参数方面存在多种可能性，因此仅 D-Book (DTG) 中就描述了 180 多项 DVB-T2 接收机测试。执行每项测试前，都需要配置 DVB-T2 参数，比如 L1 调制及码率。根据不同测试，用户可能需要配置多达 200 个参数，不仅耗时，而且容易出错。

错误设置的参数可能导致 DVB-T2 配置无效，并触发发生器告警。搜索此类参数也十分耗时。另一方面，错误设置的参数也可能意外导致有效的 DVB-T2 配置。随后信号生成，但不会触发错误信息。最理想的情况是，测试结果未受影响，并且即便未按测试规范执行测试，亦可检测出任何的接收机偏离。但最糟糕的情况是，错误设置的参数将导致错误结果。

¹⁾DTG：http://www.dtg.org.uk；NorDig：http://www.nordig.org；

V & V：http://www.dvb.org；Digital Europe：http://www.digitaleurope.org

测试与测量解决方案

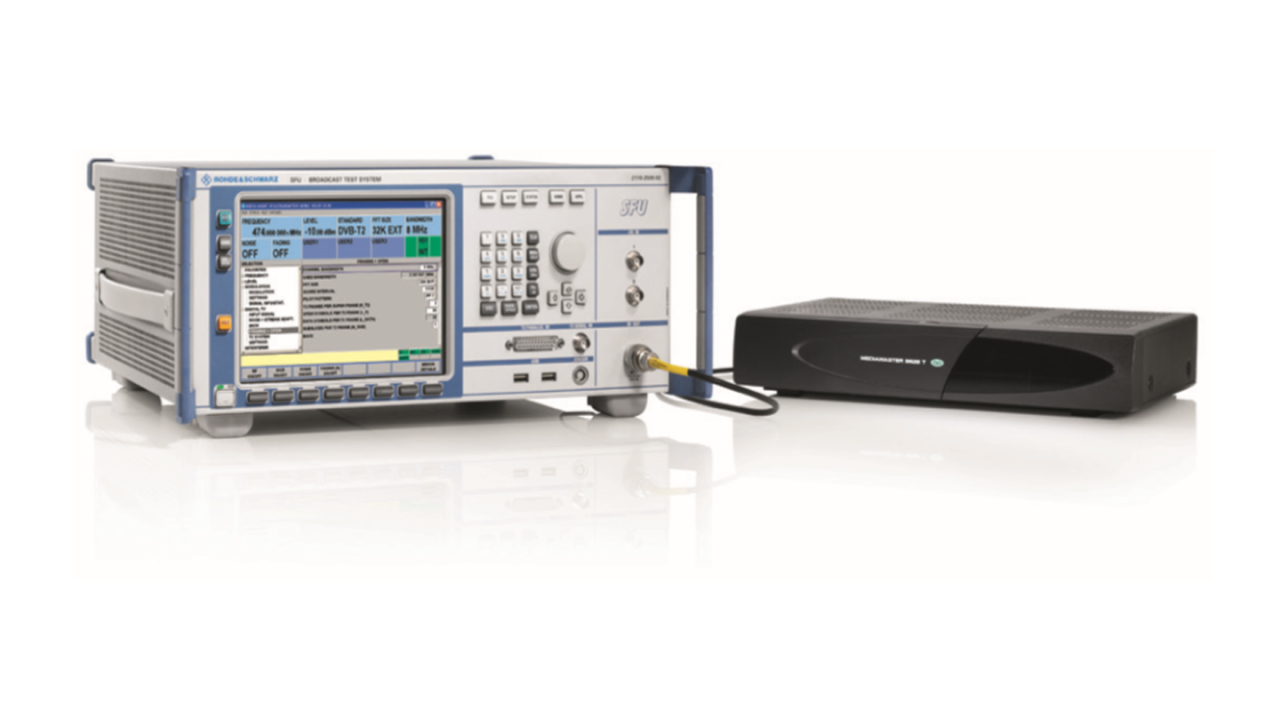

R&S®SFU 配备 DVB-T2 实时编码器，可生成符合标准的 DVB-T2 测试信号。该解决方案根据信号的不同，提供两种不同类型的配置文件，此类文件可根据 DTG、NorDig、V & V 以及 Digital Europe 自动配置所有加载的 DVB-T2 参数。

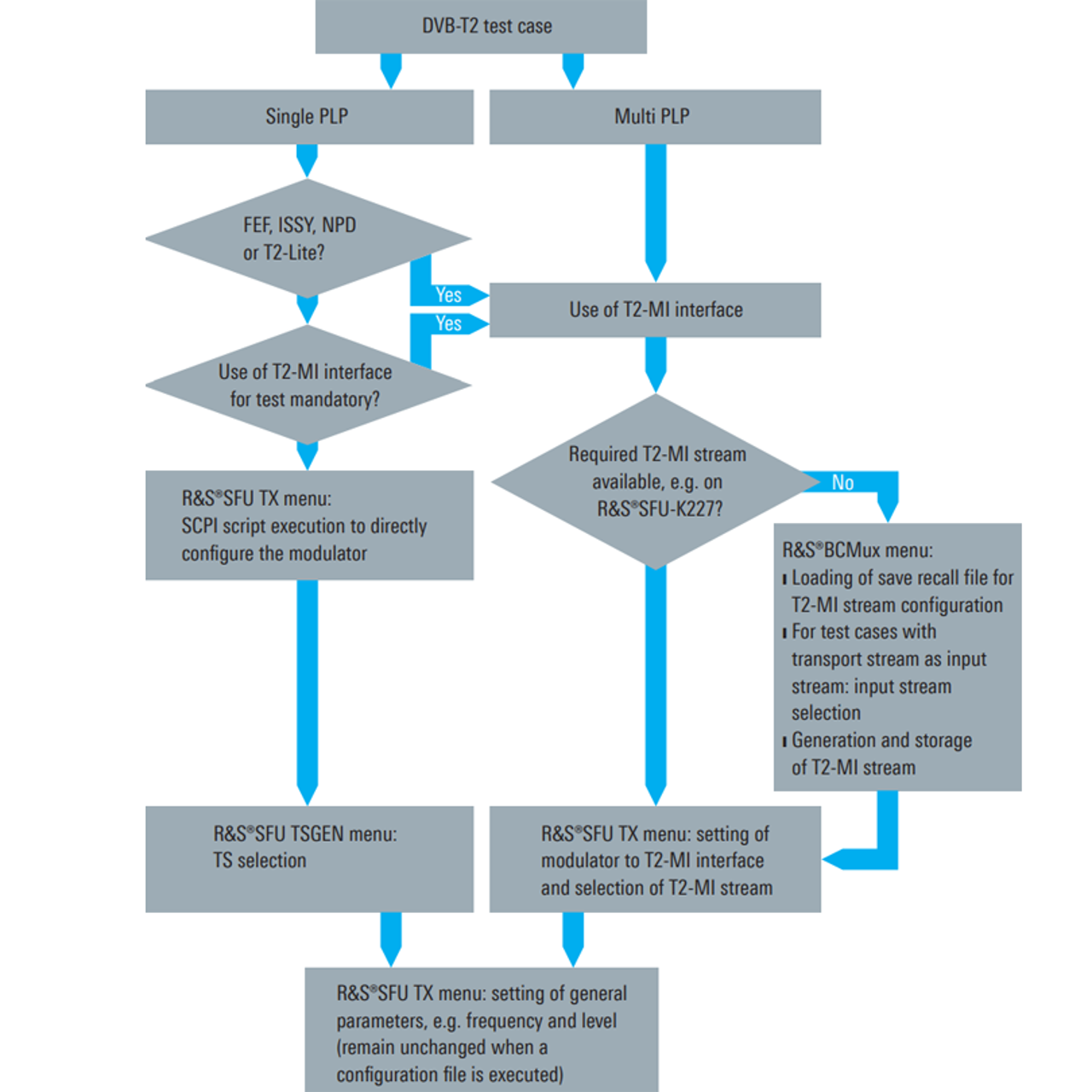

T2-MI 码流通常在 DVB-T2 网关中生成，并包含调制器配置以及节目多路复用数据（有效载荷）。R&S®SFU 所含的 R&S®BCMux 广播电视多路复用器软件可作为 DVB-T2 网关并生成 T2-MI 码流。生成的 T2-MI 码流将保存，并且可重复使用。

在选择 R&S®BCMux 的输入码流时，用户必须确保 T2-MI 输出流不长于输入流 (Output File ▷ Max. File Size)，且输入流包含每个 PLP 的数据。

示例

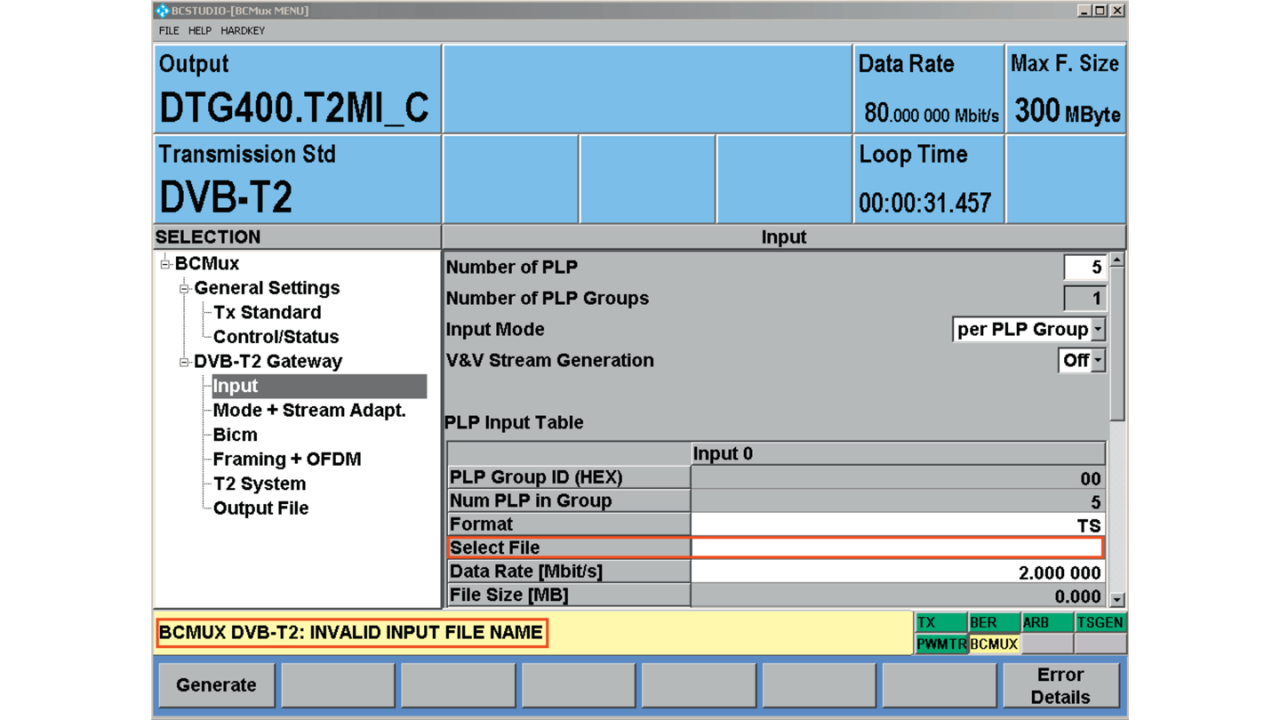

要使用 T2-MI 接口进行测试配置，用户需要在 R&S®BCMux 软件菜单 (APPL ▷ BCMUX) 中选择合适的配置文件 (FILE ▷ Recall Appl)。所有的 DVB-T2 参数均自动设置。如果测试需要将码流作为输入流，则会显示以下信息：BCMUX DVB-T2: INVALID INPUT FILE NAME。然后，用户应在 Input ▷ Select File 下的配置树中选择输入流（格式：TS、TRP 或 T2TRP_C）。

如果所选输入流的数据率太高，则会显示以下信息：BCMUX DVB-T2: GATEWAY CONFIGURATION ERROR – CHECK STATUS LOG。Control/Status 菜单中会显示另一条错误信息：数据处理错误。信息：所有基带帧 (BB-Frame) 使用的单元格数量超出 T2-Frame 中的可用单元格。

Output File 菜单显示已生成的 T2-MI 码流的存储位置。按下 Generate 按钮，即开始生成流。

在 TX 菜单 (APPL ▷ TX) 中，调制器需要设置为 DVB-T2 (MODULATION ▷ Signal Source and Transmission Standard)，且 T2-MI 接口必须激活 (DIGITAL TV ▷ INPUT SIGNAL ▷ T2- MI Interface: On and T2-MI Source: Internal)。最后，用户可在 TSGEN 菜单中选择已生成的 T2-MI 码流。

借助预定义的配置文件，用户可以节省宝贵时间并确保配置无误。用户可根据需要随时调整参数。
