Dolby® 一致性测试

您的任务

未经 Dolby Laboratories 许可，不得使用 Dolby^® 技术。每台新设备在上市之前都必须通过Dolby Laboratories 规范一致性测试。该要求可确保实施的技术（比如在电视机中的应用）符合 Dolby^® 定义的功能要求。为了使许可证持有人更轻松地开发新设备，Dolby^® 为一致性测试提供了指定的测试信号以及详细的测试说明。这些测试涉及范围十分广，并且对用户提出了一些要求，因为此类测试需要密切关注不同的条件及其相互依赖性，而且必须完全按照说明执行。

根据设备类型及具体应用，可以使用不同的 Dolby^® 技术。测试要求也视被测设备 (DUT) 而定，电视机及音视频接收机需要进行不同的测试。对于每项应用，Dolby^® 创建了实用的应用包，以帮助开发人员将 Dolby^® 技术集成到音频设备中。这些应用包被称为系统开发套件 (SDK)，也包含了所有的测试说明。

快速无误 – 罗德与施瓦茨解决方案

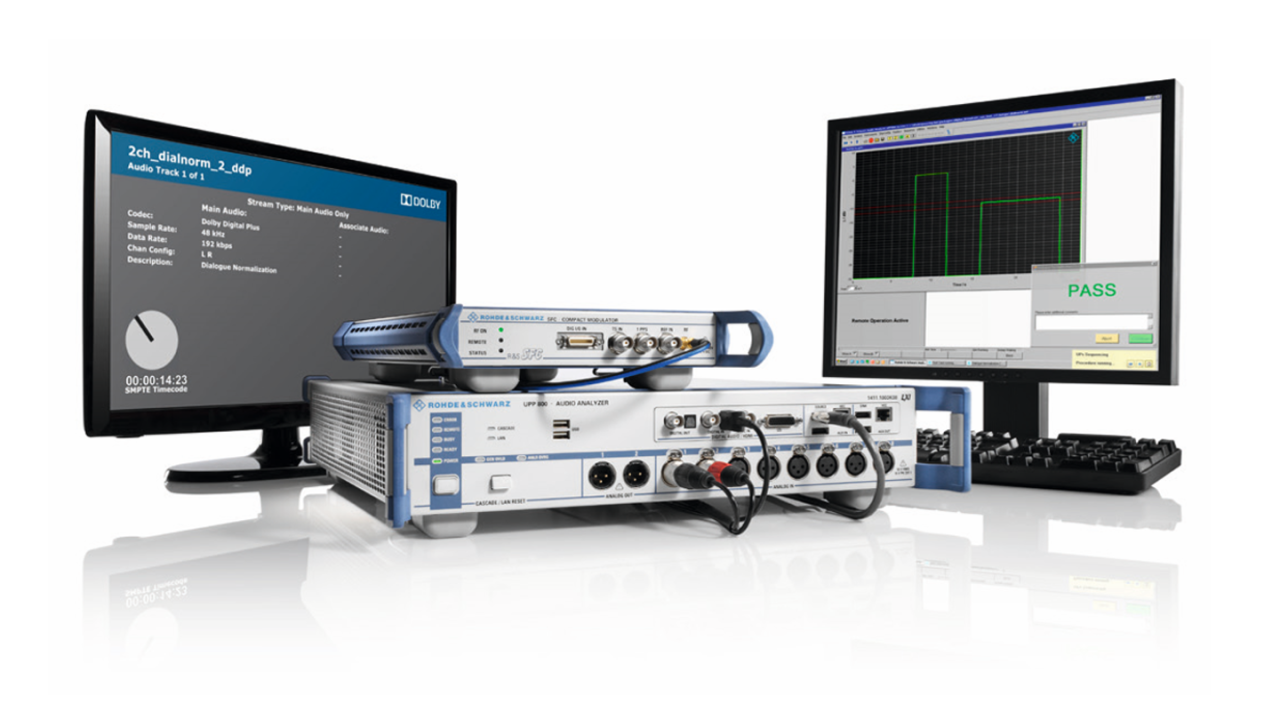

罗德与施瓦茨的 R&S^®UPP 音频分析仪及测试程序使用户能够更轻松、更方便地执行所有这些任务，还可以确保零错误。程序可提示用户输入配置设置，并且基于这些设置自动选择合适的子测试。在程序控制下，用户可播放测试信号并执行测量。执行单独步骤时，测试报告将自动生成并且只需要发送给 Dolby Laboratories。

罗德与施瓦茨实施的第一个测试程序是 Dolby^® 软件开发套件 (SDK)中名为“Dolby^®Digital Plus Decoder for Consumer Broadcast Products”。第二个测试程序是名为“Dolby^® MS11 Multistream Decoder System”的SDK。两个 SDK 均适用于电视机及机顶盒。

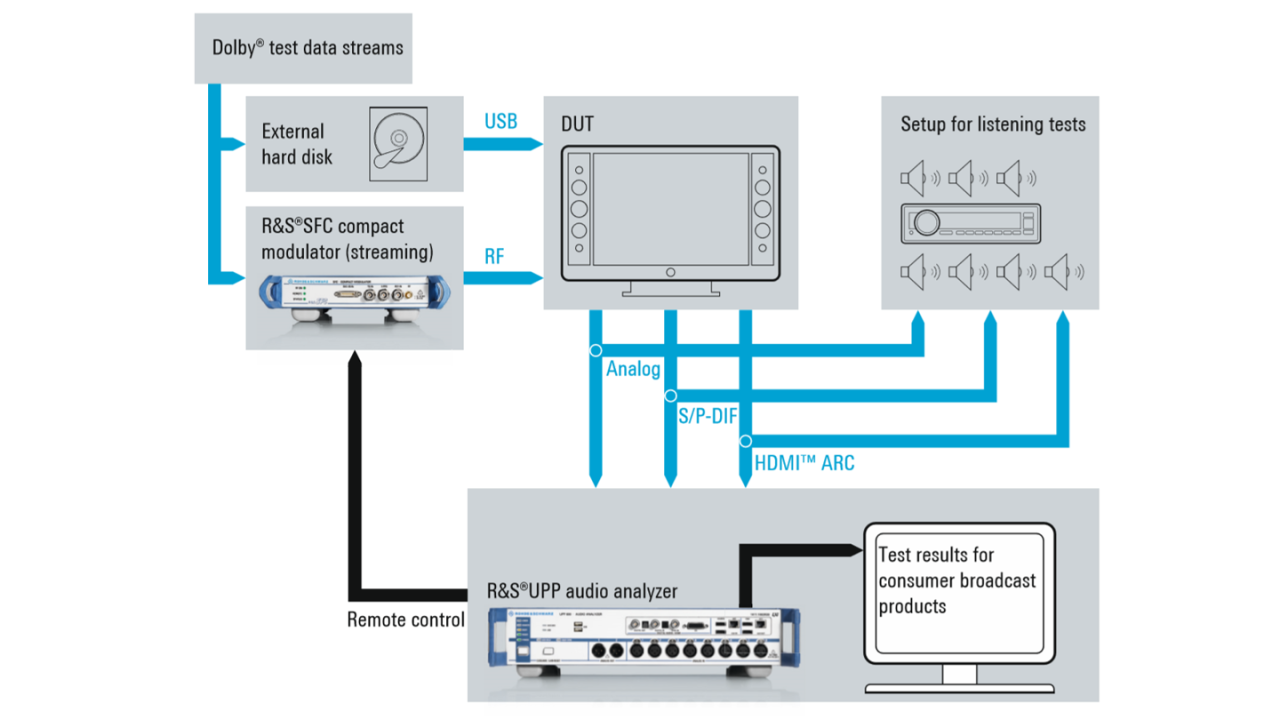

在典型的电视机测试设置中，R&S^®SFC 紧凑型调制器可将 Dolby^® 测试数据流调制到射频载波上。由于欧洲和美国的电视标准不同，R&S^®SFC 紧凑型调制器必须配有合适的编码器选件。数据流将被馈送到被测设备的天线输入端，后者将解调射频信号并解码音频信号。

R&S^®UPP 可以在模拟输出端（线路输出端、扬声器或耳机）以及 S/P-DIF 和 HDMI^™ 音频回传通道 (ARC) 数字接口上执行测量。如果被测设备具有编码音频信号（S/P-DIF 或 HDMI^™，具有符合 IEC 61937 规范的压缩信号）输出线路，则这些信号将被解码，并直接在 R&S^®UPP 上测量。

最好使用具有八个通道的 R&S^®UPP800，因为该型号可以处理所有可能的接口，并且可并行测量所有的模拟通道，甚至是 7.1 应用。该分析仪需要配备相关选件，以便在数字接口上进行测量。

音频分析仪的测试程序可指导用户完成整个序列，且内置计算机执行 Dolby^® 测试程序。在每道测试步骤开始时，都会出现一个窗口，指示用户如何配置被测设备、必须建立哪些连接以及接下来应该怎么做。

现在，可以开始必要的测试用例。测试用例通常包含一系列的单独测试，因此需要用到不同的测试数据流。用户不需要注意所有这些细节；R&S^®UPP 音频分析仪以及 R&S^®SFC 紧凑型调制器可播放正确的测试信号，并完全根据 Dolby^® 规范执行测量。这可以避免测试序列出错，而且整个测试流程用时远少于以往使用手动方法的用时。

在互联网测试中，需要将测试信号馈送到被测设备的 USB 接口，以仿真电视机通过互联网接收电影的能力。与上述测试不同的是，必须通过被测设备，从外部硬盘人工读取相关的测试信号。程序将指导用户完成这些测试，并指示播放哪个 Dolby^® 测试数据流。

此外，可定义侦听测试，以便检查通道分配。同样，R&S^®UPP 音频分析仪的测试程序会指导用户完成整个测试序列。所有测试完成后，只需要将测试报告发送给 Dolby Laboratories 即可。

总结

借助罗德与施瓦茨的测试程序，Dolby Laboratories 许可证持有人可以更加轻松地进行一致性测试。它有助于自动化进行所需的测试，并帮助节省时间，用户再也不需要面对各种各样的说明。该程序可指导用户完成整个测试，并防止遗漏相关的被测设备信息。测试报告可自动生成。
