通过扫描频率、测试信号电平和直流偏置精确测量复电阻抗

您的任务

电阻器、电容器和电感器等无源器件的阻抗取决于器件的技术和尺寸，并且通常会偏离理想值。引线的电感和电阻以及线圈绕组之间的电容等寄生元件会显著影响器件的特性。寄生元件的阻抗很大程度上取决于频率。设计电子电路时必须考虑这一点。

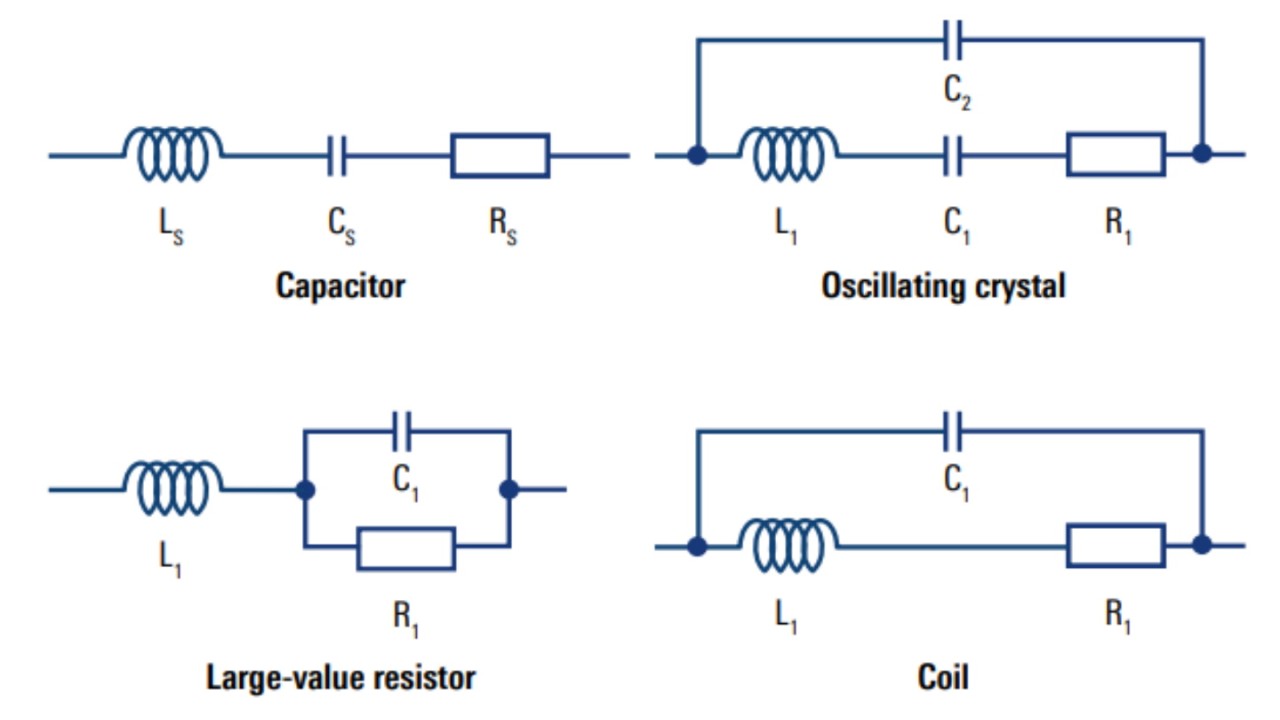

无源器件的等效电路

无源器件的特性在一定程度上取决于所施加交流电流或电压信号的幅度以及叠加的直流偏置。下文将探讨两个示例。

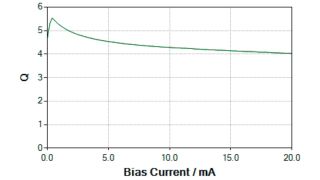

线圈相关性

电感器和变压器中使用的磁芯材料通常具有非线性特性。在弱磁场中，矫顽力会引起磁滞损耗。在强磁场中，磁通量趋于饱和。信号幅度和叠加的直流电流增大，电感器损耗也随之增加。

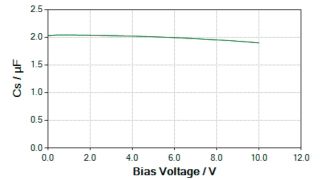

电容相关性

对于陶瓷电容器，具有高介电常数的介电材料的相对介电常数会随着施加的场强发生明显变化。因此，由这种材料制成的电容器的电容将随着施加的直流偏置电压而变化。

罗德与施瓦茨解决方案

R&S®LCX LCR 表可在 4 Hz 至 300 kHz 或最高 10 MHz 的频率范围内精确测量无源器件的复阻抗。R&S®LCX-K106 高级分析功能选件的动态阻抗测量功能通过扫描测试信号频率、电平或偏置执行测量。选件还可将结果收集到日志文件中。内置的图表视图可快速概览参数特性，显示测量结果与扫描参数的相关性。

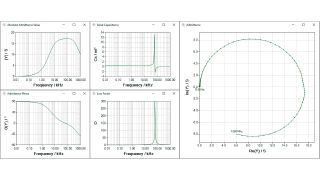

R&S®LCX 扫描工具增添多种配置和可视化功能，可通过罗德与施瓦茨网站免费获取。应用程序通过扫描频率、测试信号电平或直流偏置远程控制 R&S®LCX。复阻抗、导纳、电感、电容、品质因数、损耗因子、电阻和电抗与扫描参数的关系绘制在图表中。此外，阻抗和导纳在奈奎斯特图的复平面中绘出。

总结

R&S®LCX LCR 表非常适合精确测量无源器件的复阻抗、电阻、电感和电容，以及这些特性与频率、信号电平和直流偏置的相关性。R&S®LCX 扫描工具（应用指南 1GP132）具备便捷的自动化和图表功能，可提供更多助益。苏黎世仪器的 MFIA 阻抗分析仪和 R&S®LCX LCR 表相得益彰，可用于高级应用。
