验证 O-RAN 无线电单元

开放式无线接入网 (O-RAN) 持续演进,增强了无线接入网的开放、分解和灵活程度。O-RAN 无线电单元 (O-RU) 日益发展,需要符合 3GPP 和 O-RAN 标准。

您的任务

开放网络架构可以促进创新、满足个人需求并提高网络效率。但是,这也带来了新的挑战,需要确保不同供应商的网络设备具有互操作性。这些设备需要进行测试,以确保不同供应商的组件具有互操作性,并与传统 RAN 提供同样的客户体验。

罗德与施瓦茨解决方案

作为射频和移动通信测试领域的权威专家,罗德与施瓦茨和 VIAVI Solutions 联合开发久经验证的强大测试解决方案,可用于验证 O-RU 的合规性。

在测试装置中,VIAVI 的分布式单元 (DU) 模拟器同步和配置 O-RU。罗德与施瓦茨信号发生器以及信号与频谱分析仪在上行链路和下行链路提供射频信号和波形、捕获信号以及分析 I/Q 数据。

完整的测试装置由中央 O-RU 测试管理器控制,简化了 O-RU 性能测试。选择要运行的测试用例,测试管理器将自动触发被测 O-RU 和测量仪器的适当配置。

测试装置
测试装置
打开灯箱

如何测量 O-RU 性能

在发射机测试中,用户可以选择预定义的 O-RAN 或 3GPP 测试用例,或使用发生器创建特定波形以用于频分双工或时分双工操作。波形文件以用户平面格式加载到 DU 模拟器。

完成 O-RU 初始配置后,DU 模拟器将用户平面和控制平面信息发送到 O-RU。O-RU 处理数据并发出适当的射频信号。罗德与施瓦茨信号与频谱分析仪将捕获和解调信号。之后,用户可以验证参数,或使用罗德与施瓦茨分析软件随附的各种工具进行分析。

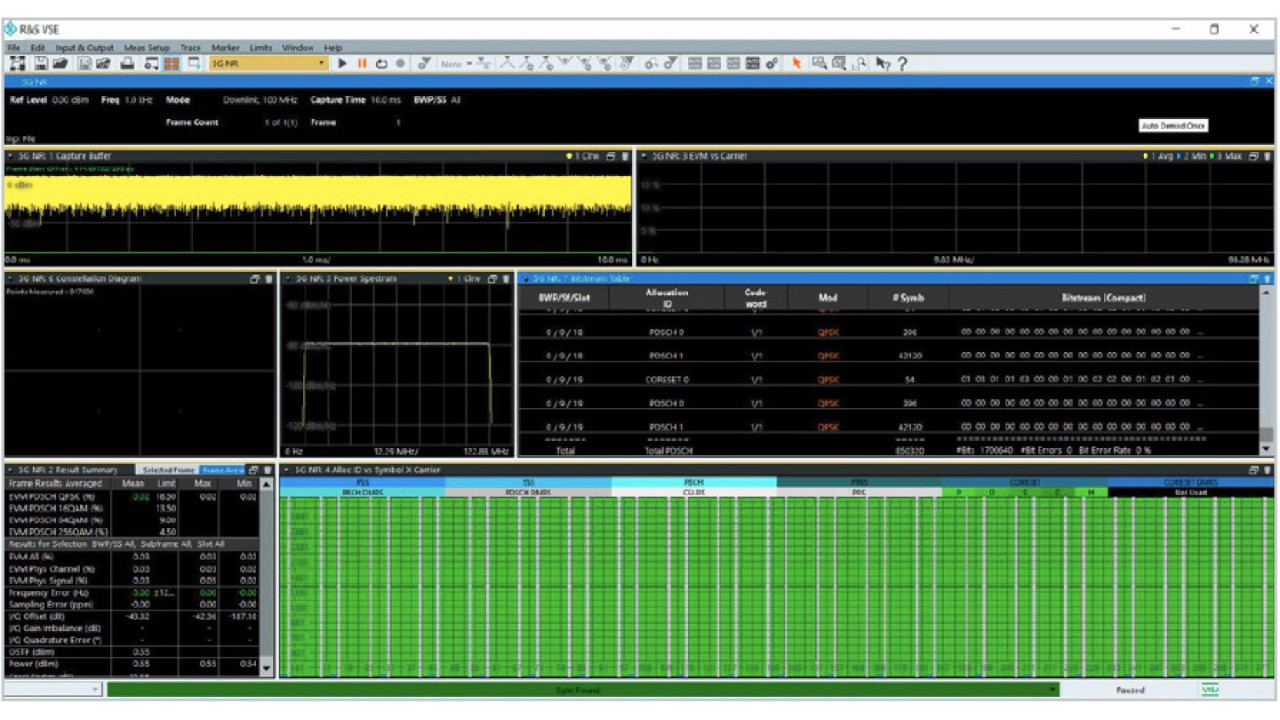

使用 R&S®VSE 分析软件分析信号
使用 R&S®VSE 分析软件分析信号
打开灯箱

在接收机测试中,用户可以选择以传导或辐射方式将射频信号从发生器发送到 O-RU。O-RU 捕获并处理信号,然后通过以太网链路将拆分选项 7-2x 开放式前传流量发送到 DU 模拟器。模拟器提取 I/Q 数据,并将其发送到 R&S®VSE 以作详细分析。

VIAVI O-RU 测试管理器
VIAVI O-RU 测试管理器
打开灯箱

VIAVI O-RU 测试管理器针对主要参数提供明确的合格/不合格信息。在深入调试中,客户可以使用 R&S®VSE 获取详细的测量结果。

与 O-RAN 一致性测试相比,完整的 3GPP 一致性测试需要使用 O-RU 和 O-DU 组合装置。但是,O-RU 测试解决方案可单独为 O-RU 提供 3GPP 预一致性测试功能。

使用 R&S®SMW200A 矢量信号发生器生成信号
使用 R&S®SMW200A 矢量信号发生器生成信号
打开灯箱

结合适用于连续波束成形测量的 R&S®OSP 开关单元或使用 R&S®RTP 等示波器,可以测量波束成形。具有两个射频路径的 R&S®SMW200A 信号发生器非常适用于上行链路波束成形测试。

O-RU 测试装置

  • R&S®FSV3000、R&S®FSVA3000 或 R&S®FSW 信号与频谱分析仪
  • R&S®SMW200A、R&S®SMM100A 或 R&S®SMBV100B 矢量信号发生器
  • R&S®VSE 矢量信号分析软件
  • VIAVI TM500 O-RU 测试仪
  • VIAVI 测试管理器应用程序

摘要

罗德与施瓦茨提供市场领先的信号生成和分析解决方案,可用于执行 3GPP TS 38.141 一致性测试,并可与 VIAVI O-RU 测试仪相结合以支持 WG4.CONF 测试。用户从 FR1 转为 FR2 OTA 测量时,可从面向未来的罗德与施瓦茨解决方案获得诸多助益。
